5.0 Conexiones de union

Nota:

Antes de enroscar las secciones de componentes sobre cables/ tuberías, fíjese para asegurarse si hay un o-ring dentro del extremo de unión hembra.

Nota:

NO coloque la abrazadera de instalación sobre los sellos mecánicos. Simplemente conecte la siguiente longitud de encamisado encima del sello mecánico. Este siguiente encamisado será el punto de sostén para el conjunto.

Conexión de encamisado, sellos mecánicos y puertos

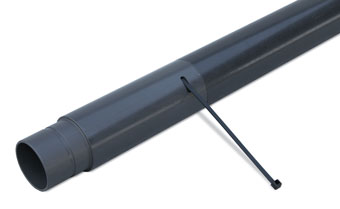

Sello mecánico y unión de encamisado con cinta de esfuerzo

Figura 5-1
Sello mecánico y unión de encamisado con cinta de esfuerzo

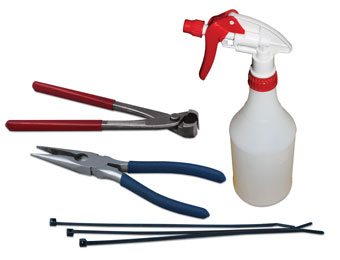

Herramientas y accesorios requeridos: pinzas de punta de aguja, pinzas Oetiker, botella de agua de atomización manual, cintas de esfuerzo.

Herramientas y accesorios requeridos

Figura 5-2
Herramientas y accesorios requeridos



Todas las uniones se aprietan / giran juntas sobre la perforación mientras que la abrazadera de instalación o el cable de soporte mantienen a los componentes en su lugar. El extremo de la unión macho del componente apunta hacia arriba y la unión hembra apunta hacia el agujero.

Atomice el interior de los extremos macho y hembra de los componentes a conectar. La atomización de agua sirve para lubricar levemente la unión para facilitar la conexión y para reducir el riesgo de desgarrar el o-ring. Cuando esté realizando esta conexión, asegúrese de no retorcer o apretar los tubos de monitorización dentro del sistema de niveles múltiples.

Una vez acoplada la unión, empuje la cinta de esfuerzo a través de la ventana de esfuerzo y a su alrededor hasta que salga por la misma ventana. Para ayudar con esto, se pueden utilizar pinzas de punta de aguja para sujetar el extremo de la cinta de esfuerzo. Bloquee y tire hasta ajustar la cinta de esfuerzo. Use pinzas Oetiker para cortar el exceso del extremo.

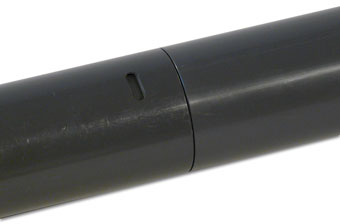

Unión acoplada

Figura 5-3
Unión acoplada

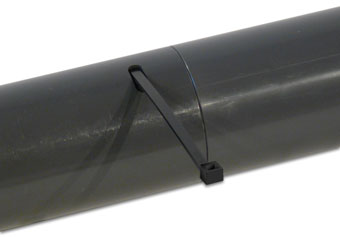

Empuje la cinta de esfuerzo a través de la ventana

Figura 5-4
Empuje la cinta de esfuerzo a través de la ventana

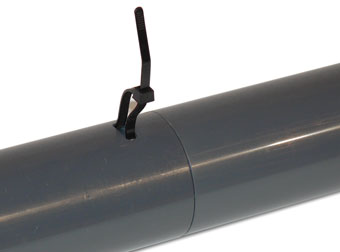

Tire para apretar la cinta de esfuerzo

Figura 5-5
Tire para apretar la cinta de esfuerzo

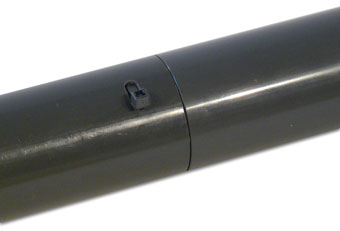

Corte el exceso de la cinta de esfuerzo

Figura 5-6
Corte el exceso de la cinta de esfuerzo
