LevelVent 6 水位データロガー

モデル3250

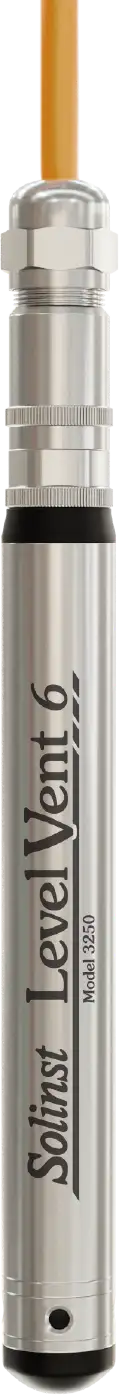

The Solinst LevelVent 6 は、当社の人気製品「Levelogger®」の通気型バージョンです。この高精度データロガーは、浅層地下水および地表水での設置時に、水位と水温の測定値を記録するように設計されています。

LevelVent 6 ロガーは、圧力および温度センサー、10年持続のバッテリー、最大150,000件のデータログを保存可能なメモリ、および撥水フィルターを内蔵しており、22 mm × 173 mm (7/8″ × 6.8″) のステンレス製筐体に収められています。ファラデーケージ構造を採用しており、落雷による電力サージや電気的スパイクから機器を保護します。

LevelVentはゲージ圧トランスデューサを採用しており、坑口へとつながる通気ケーブルを介して大気と連通しています。コンパクトなLevelVent坑口ユニットは、Solinst社製の2インチ坑口キャップアセンブリに収まるように設計されており、通信用アクセサリーとの接続も容易です。

通気式ケーブルおよびSolinst LevelVent 6ロガーは、ロガー本体と坑口部に恒久的に組み込まれた乾燥剤と撥水フィルターによって、湿気から保護されています。

ベント付き圧力トランスデューサはハステロイ®製であるため、幅広い温度範囲や監視条件下でも極めて高い耐久性と精度を発揮します。このセンサーはフルスケールの0.05%という精度を実現しており、2倍の過圧にさらされても恒久的な損傷を受けることはありません。

通気式データロガーの利点

長期モニタリングプロジェクト向けの、継続的かつ信頼性の高い水位データ
気圧補正が不要なため、データ処理時間を短縮できます
リアルタイムの帯水層試験結果のための即時水位データ

お見積もり

LevelVent 6 の機能

Mk3 USB-C PCインターフェースケーブルによる、高速かつ信頼性の高い通信
高精度な水位測定用ゲージ圧センサー：0.05% FS
コンパクトなウェルヘッドにより、Solinst 2インチ・ウェルキャップ・アセンブリを使用した設置が簡単に行えます
通信ケーブルおよび付属品は、坑口に直接接続されます
ロガーには長持ちするバッテリーが付属しています
疎水性フィルターと乾燥剤が内蔵されているため、交換の必要がなく、メンテナンスの手間が軽減されます

LevelVent 6 の用途

浅い水深での設置に最適：最大水深20 m（65 ft）
帯水層の特性評価：揚水試験、スラグ試験など。
河川流量観測、湖沼・貯水池・ダムの管理
流域、排水盆、涵養のモニタリング
雨水および流出水のモニタリング
給水とタンクレベル測定
井戸および地表水における長期的な水位観測

LevelVent 6 のプログラミングと通信

LevelVent 6 のプログラミングおよびデータのダウンロードには、Solinst Levelogger ソフトウェアと高速 Mk3 USB-C PC インターフェースケーブルを使用します。また、Solinst Levelogger アプリインターフェース、Solinst リードアウトユニット（SRU）、および DataGrabber とも併用可能です。すべてのアクセサリーおよびPCインターフェースケーブルは、LevelVent 6のウェルヘッドに直接接続できるため、非常に便利です。

LevelVent 6を、最新の無線技術を採用したSolinstテレメトリーシステムと統合します。また、Solinst製SDI-12/MODBUSインターフェースケーブルを使用することで、LevelVentはSDI-12およびMODBUSネットワークにも対応しています。

より深部でアクセスが困難な用途や、浸水の恐れがある場所では、絶対圧式水位データロガー「Levelogger 6シリーズ」も選択肢となります（モデル3001 Levelogger 6のデータシートを参照）。

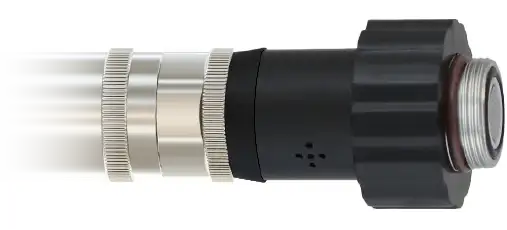

solinst 3250 レベルベント（ウェルヘッド付き）、ベント付きケーブル構成で設置済み

Models

Full Scale (FS)

Accuracy

Resolution

M5

5 m (16.4 ft)

± 0.3 cm (0.010 ft)

0.001% FS

M10

10 m (32.8 ft)

± 0.5 cm (0.016 ft)

0.0006% FS

M20

20 m (65.6 ft)

± 1 cm (0.032 ft)

0.0006% FS

LevelVent 6 ロガーの仕様

Level Sensor:

Piezoresistive Silicon with Hastelloy Sensor

Accuracy:

± 0.05% FS Typical

Stability of Readings:

Superior, low noise

Resolution:

0.001% FS to 0.0006% FS

Units of Measure:

m, cm, ft., psi, kPa, bar, ºC, ºF

Normalization:

Automatic Temperature Compensation

Temp. Comp. Range:

0º to 50ºC

Temperature Sensor:

Platinum Resistance Temperature Detector (RTD)

Operating Temperature:

-20ºC to 80ºC

Temp. Sensor Accuracy:

± 0.05ºC

Temp. Sensor Resolution:

0.003°C

Parameters:

Specifications:

Battery Life Estimate:

10 Years — based on 1 reading/minute

Clock Accuracy (typical):

± 1 minute/year (-20ºC to 80ºC)

Maximum # Readings:

150,000 sets of readings (dedicated backup memory for latest 20,000 readings)

Memory:

Slate and Continuous

Communication:

38.4k baud with Mk3 USB-C PC Interface Cable, 9600 with Solinst USB, SDI-12, MODBUS

Size:

22 mm x 173 mm (7/8" x 6.8")

Weight:

190 grams (6.7 oz)

Other Wetted Materials:

Delrin®, Viton®, Polyurethane (TPU boot) 316L stainless steel

Sampling Modes:

Linear, User-Selectable Schedule with Repeat & Pause Modes, Event, Future Start, Future Stop, Real-Time View

Measurement Rates:

1/8 sec to 99 hrs

Barometric Compensation:

Automatic

LevelVent 6 坑口アセンブリ

LevelVent 6 ウェルヘッドの仕様

Parameter:

Specification:

Materials:

Black Delrin, Nickel plated Zinc, Viton

Dimensions:

30 mm x 76 mm (1.2" x 3.0")

Operating Temperature:

-20ºC to 80ºC

IP Rating:

IP 64 (dust-tight and splash proof)

LevelVent 6 の通気型ケーブルのオプション

Solinst LevelVent 6 ベント付きケーブルアセンブリは、最大500フィートまでのカスタム長で提供されています。

ベント付きケーブルには、通信用ワイヤに加え、ケーブル全長にわたり延びるベントチューブが内蔵されています。ベント付きケーブルは、LevelVent 6 ロガーから坑口へ直接通信を行うことを可能にします。ベントチューブとワイヤはポリウレタンで被覆されており、耐久性と保護性を確保しています。

ベント付きケーブルは、ツイスト接続により、LevelVent 6 ロガーおよび坑口に簡単かつ確実に接続できます。展開時に坑口とベント付きケーブルを支えるための2インチのウェルキャップアセンブリとハンガーブラケットが付属しています。

LevelVent 6 通気型ケーブルの仕様

Parameter:

Specification:

Wetted Materials:

Polyurethane, Nickel plated Brass, Viton

Diameter:

Cable: 8 mm (0.32") Connectors: 20 mm (0.79")

Lengths:

1 to 500 ft

Min. Bend Radius:

25 mm (1")

Operating Temperature:

-20ºC to 80ºC

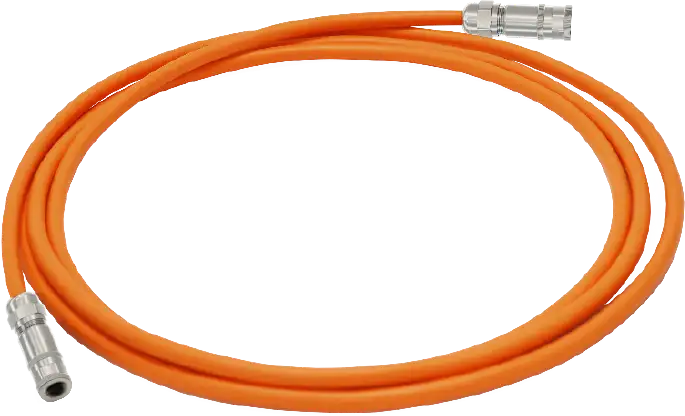

solinst 3250 LevelVent 通気式水位データロガー通気式ケーブル

テレメトリの用途

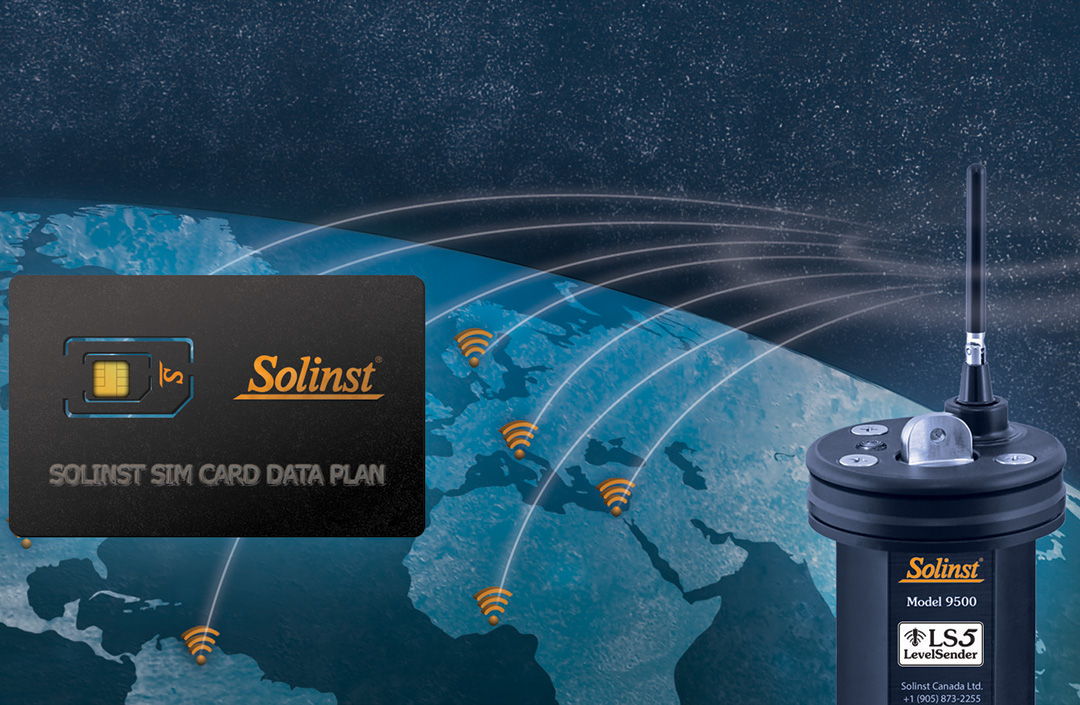

solinst 9700 solsat 衛星テレメトリシステム solinst 9200 RRL 遠隔無線リンクテレメトリーシステムソリンスト 9500 レベルセンサー・セルラー・テレメトリー・システム

LevelVent 6を、最新の無線技術を採用したSolinstテレメトリーシステムと統合します。

Solinst Leveloggerアプリのインターフェース

Leveloggerアプリインターフェースは、Bluetooth®技術を利用してLevelVent6をスマートデバイスに接続します。Solinst Leveloggerアプリを使用すると、データのダウンロード、リアルタイムデータの表示、データロガーの設定を行うことができます（モデル3001 Leveloggerアプリインターフェースのデータシートを参照してください）。

データ・グラバー

DataGrabberは、現場ですぐに使用できるデータ転送デバイスで、ボタンを1回押すだけでLevelVent 6からUSBフラッシュドライブにデータをコピーすることができます。DataGrabberはコンパクトで、持ち運びも非常に簡単です。

多用途水中レベルトランスミッタ

また、Solinst社は、必要に応じてMODBUS、SDI-12、または4-20mAを切り替えて通信可能な「モデル301 水位・水温センサー」も提供しています。このセンサーは、通気式および絶対圧式のセンサー構成オプションを備え、水位と水温の連続的かつ安定した伝送を実現します。この水位・水温センサーは、SCADAやPLCなどの既存の監視システムへの組み込みが容易であり、産業、自治体、環境分野のアプリケーションにおいて、静水圧による液面レベルを長期的に測定するために使用できます（モデル301水位・水温センサーのデータシートを参照）。
