Datenblatt Solinst Flute Blank Liners
Solinst Flute Blank Liners
Modell 405
Die Solinst Flute Blank Liner ist eine vollständig herausnehmbare Lösung zur Abdichtung von Bruchströmen in offenen Bohrlöchern, die dazu beiträgt,
Kreuzkontaminationen zu verhindern.
Üblicherweise bleibt ein Bohrloch zwischen der Bohrphase und der Charakterisierung des Bohrlochs über längere Zeiträume offen. Durch die Versiegelung des Bohrlochs mit einem Blank Liner unmittelbar nach dem Bohren wird die Bewegung des Formationswassers effektiv gestoppt.
Solinst Flute Blank Liner sind flexible Hülsen aus undurchlässigem Nylongewebe, die an einem Ende geschlossen sind. Nach der Installation
und der Beaufschlagung mit Luft, Wasser oder Schlamm dichten die Liner das Innere eines Bohrlochs dicht ab.
Blank Liner sind in verschiedenen Gewebestärken und Durchmessern erhältlich, die von 2″ bis über 19″ (50 mm bis über 48 cm) reichen. Sie können in offenen Grundgebirgsbohrlöchern durch Eversion sowie in verrohrten Bohrlöchern durch das Deckgebirge eingebaut werden. Blank Liner wurden bereits bis zu einer Tiefe von 425 m (1400 ft) eingebaut.
Vorteile von Flute Blank Liners
- Bietet eine kontinuierliche Abdichtung von Bohrlöchern und verhindert die Migration von Formationsflüssigkeiten
- Es wird sichergestellt, dass keine Bohrlöcher offen bleiben und somit eine Kreuzkontamination vermieden wird.
- Es sind keine Dichtungsmörtel oder Bentonitabdichtungen erforderlich.
- Stützt die Bohrlochwände gegen Schlamm und Einsturz
- Kann schnell in weniger als einem Tag installiert werden
- Maßgefertigt, um die Anforderungen verschiedener Durchmesser und Materialien für eine breite Palette von Anwendungen zu erfüllen
- Sie können sich durch komplexe Passagen mit unterschiedlichen Durchmessern bewegen, die für starre Rohrleitungen oder Schubstangen unzugänglich sind.
Versiegeln eines Bohrlochs mit Solinst Flute Blank Linern
Das Ende der Auskleidung wird von der Transportrolle abgezogen und nach innen gefaltet, so dass eine ringförmige Tasche entsteht. Diese ringförmige Tasche wird dann in die Verrohrung hinabgelassen und an der Oberfläche befestigt. Anschließend wird der Tasche Wasser bis zu einem Niveau über dem Grundwasserspiegel in der Formation zugeführt, um den notwendigen Druck zu erzeugen, damit der Umstülpungsprozess beginnen kann.
Der treibende Druck (in der Regel 5 bis 10 Fuß Wasserdruck) ermöglicht es dem Liner, sich im Bohrloch nach unten auszubreiten (Eversion), das Bohrlochwasser in offene Fließwege zu verdrängen und den Liner fest an der Bohrlochwand abzudichten.
Bei hohen Fallhöhen oder artesischen Verhältnissen kann ein Differenzdruck durch die Zugabe von Mörtel mit höherer Dichte im Inneren des Liners erreicht werden.

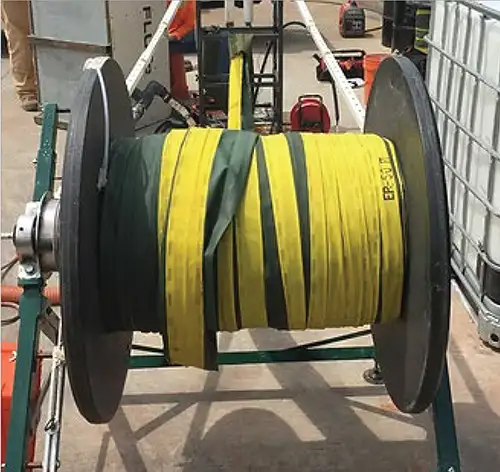

Solinst Flute Blank Liner auf Versandrolle

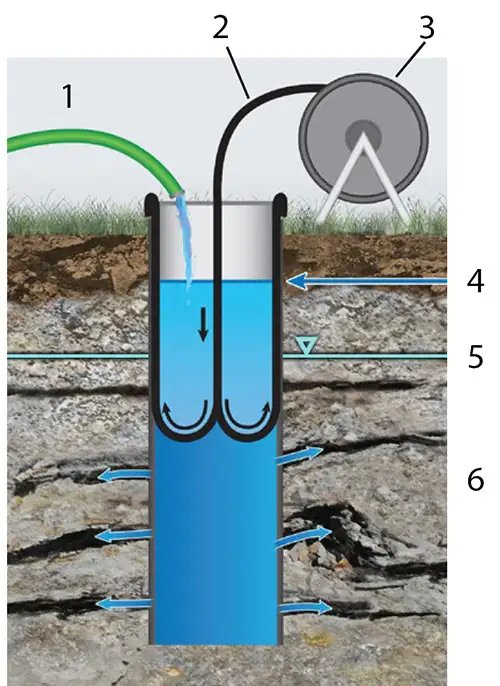

Einbau des Blindliners (Abbildung 1)
- Wasserschlauch
- Blanko-Liner
- Blanko-Liner auf Rolle (von innen nach außen)
- Wasserstand im Inneren des Blindliners
- Statischer Wasserstand
- Grundwasser im Loch wird in die Formation gedrückt oder durch Pumpen entfernt
Warum ein Bohrloch mit einem Solinst Flute Blank Liner abdichten?
Die Versiegelung eines Bohrlochs nach dem Bohren verhindert eine Kreuzkontamination. In der herkömmlichen Praxis wird das Bohrloch entweder für längere Zeit offen gelassen, oder es werden Packertests durchgeführt, bei denen große Teile des Bohrlochs unverschlossen bleiben. Während dieser Zeit können Verunreinigungen aus einem Riss vertikal im Bohrloch mobilisiert werden, sich im Porenraum des Bohrlochs festsetzen und in andere Risse fließen. Die folgenden Diagramme zeigen, wie eine Querverbindung entsteht:

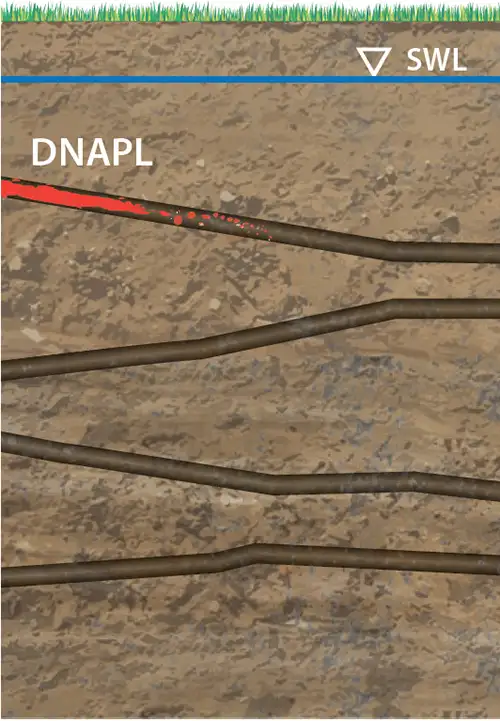

DNAPL, das auf einen isolierten Bruch beschränkt ist
1. Neues offenes Bohrloch

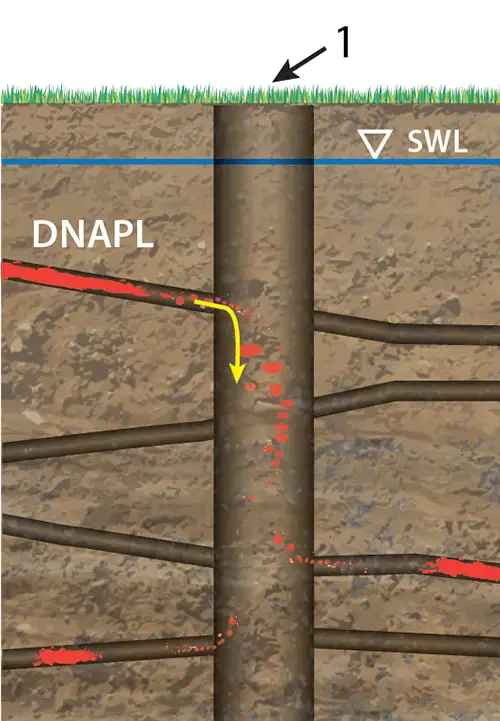

Ausbreitung von DNAPL auf andere Risse als Ergebnis des neu gebohrten Bohrlochs, das als Fließweg zwischen ansonsten unverbundenen Rissen fungiert
Weitere Gründe für den Einbau von Leerrohren:
- Der Liner dichtet das gesamte Bohrloch ab, im Gegensatz zu mehreren Packern in Bohrlöchern. Dies ist besonders in Karstformationen nützlich.
- Die Strömung in der Formation wird nicht durch die Strömung im offenen Loch gestört. Daher sind Messungen verschiedener Arten, wie z.B. der Temperaturverteilung aufgrund der Strömung in der Formation, realistischer für den natürlichen hydrologischen Zustand.
- Stabilisierung von Bohrlöchern. Bei geophysikalischen Sonden, die durch den dünnen Liner „sehen“ können, wie z. B. Ultraschall-Televiewer, Strahlungslogs, induktionsgekoppelte elektrische Logs, Radar usw., ist ein Einsturz des Bohrlochs nicht zu befürchten.
- Liner können den Verlust von ringförmigen Dichtungsmassen an der Außenseite eines Gehäuses verhindern, das in Karstformationen verlegt ist – ein häufiges Problem bei Öl- und Gasgehäusen.

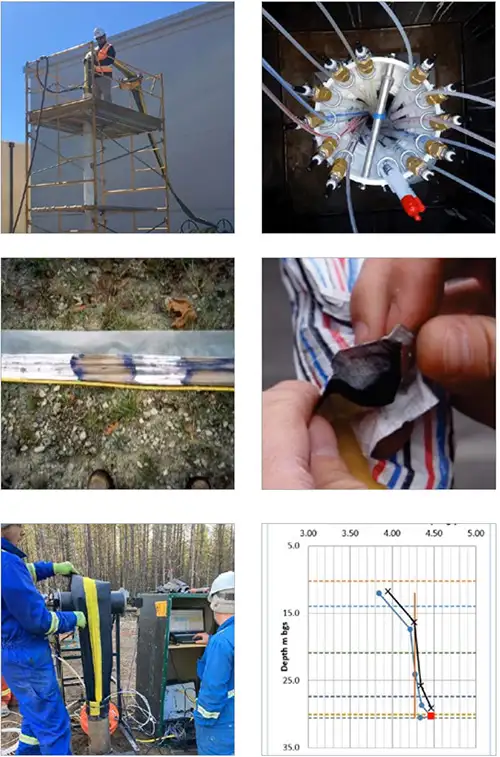

Zusätzliche Lösungen für Solinst-Flöten mit Blindlinern
Gewinnung von tiefen-diskreten Grundwasserproben und Druckmessungen aus 15 oder mehr Zonen in einem Bohrloch durch Installation eines gasbetriebenen Pumpsystems mit dem Liner mit einer Probenahmeöffnung in jedem definierten Intervall. (Siehe Modell 405 Water Flute).
Abbildung der Schadstoffverteilung in der reinen Phase (Siehe Modell 405 NAPL Flute) und der gelösten Phase (Siehe Modell 405 Flute FACT – Flute Activated Carbon Technique).
Schnelle Kartierung der Transmissivität des Bohrlochs und der vertikalen Druckverteilung bei gleichzeitiger Verdrängung des Bohrlochwassers. Dies entspricht der Durchführung von Packertests auf einer Skala von 6″ bis 12″ mit höherer Auflösung und ohne Probleme mit Leckagen oder Packer-Bypass. (Siehe Modell 405 Transmissivity Profiling und Umgekehrtes Kopfprofil).
Bei Flute-Linern wird das Bohrloch entweder versiegelt, während alle Messungen im Bohrloch gesammelt werden, oder der Liner verschließt nacheinander die Fließwege. Auf diese Weise ist die Datenintegrität sehr hoch, da Kreuzkontaminationen und Cross-Flow-Messungen nicht auftreten können.
