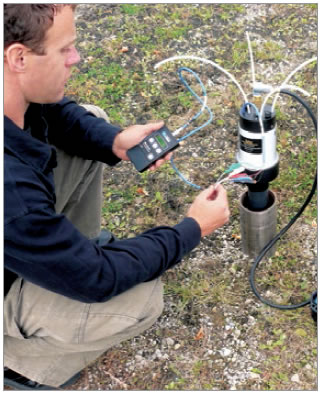

Recolección de una muestra desde un DVP dedicado y toma de mediciones de presión con el modelo 404 de lectura de cuerda vibrante Geokon (arriba).

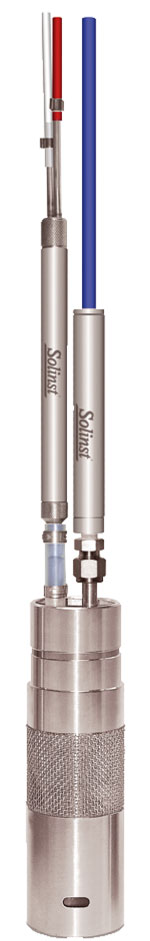

Bombas de muestreo dedicadas y transductor
Los transductores de presión dedicados permiten una medición rápida y precisa de la temperatura y de la presión total del agua. A menos que los niveles de agua sean poco profundos, los transductores son el método preferido de medición de nivel de agua, tanto desde el punto de vista de eficiencia como de precisión.
Los transductores comúnmente elegidos para usar en el sistema Waterloo son transductores de cable vibrante sin ventilación, muy precisos y resistentes. Tienen una operación superior a largo plazo con cambio mínimo a lo largo del tiempo. Se pueden leer con una unidad de lectura manual o con un datalogger que puede proveer monitorización remota, sin necesidad de control continuo y telemetría, si se desea. Hay disponibles transductores de presión con rangos entre 50 y 435 psi (350 kPa a 3 MPa).
Monitorización de nivel de agua de zona discreta
Las mediciones de los niveles de agua se pueden realizar en los puertos del Sistema Waterloo, construidos con tubos abiertos y usando para ello el Medidor de Niveles de Agua de Cable Coaxial angosto Modelo 102. Tiene una punta P4, con 0.157" OD por 1.5" de longitud (4mm x 38 mm).
El muestreo se puede realizar en tubería abierta usando una mini bomba de inercia, la micro bomba de doble válvula o una bomba peristáltica.

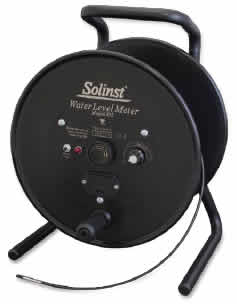

Medidor de nivel de agua Modelo 102 P4
Sitios de monitorización cuando se ha empleado el sistema Waterloo
Diversas industrias y consultores han especificado el sistema Waterloo para numerosos sitios en todo el territorio de EE. UU., Canadá y en el extranjero. Los sistemas Waterloo han sido especificados y aprobados en varios sitios con designación Superfund o RCRA y en cada una de las regiones E.P.A. de EE. UU.
El sistema Waterloo se ha usado para:
- definir patrones de caudal de agua subterránea
- monitorización de rendimiento de sistemas de bomba y tratamiento
- identificación y determinación de distribución espacial de contaminantes
- Sistema de alerta temprana/detección de contaminantes migratorios
Proyectos
Los sistemas Waterloo se han empleado para monitorizar:
- intrusión de agua salada
- limpiezas industriales
- fugas de tubos
- fuga/rehabilitación de dique
- identificación/limpieza de contaminantes
- sitios de derrame de DNAPL y LNAPL
- desecho/vertedero de desperdicios
- encuesta de gas de tierra
