6 Instalacja RRL

6 RRL 5 Instalacja

RRL 5 został zaprojektowany do wygodnego montażu w 2″ obudowie studni (4″ z adapterem). Jednak inne instalacje są dopuszczalne, jeśli przestrzegane są odpowiednie środki ostrożności.

RRL 5 ma stopień ochrony IP 67 (pyłoszczelny i może wytrzymać zanurzenie na głębokość do 1 metra przez maksymalnie 30 minut), więc nie powinien być zanurzany przez dłuższy czas. Zakres temperatur pracy wynosi od -20 do 60ºC.

Przed skonfigurowaniem RRL 5 za pomocą oprogramowania komputerowego należy zainstalować baterie, a także antenę (patrz sekcja 2).

6.1 Instalacja zdalnego łącza radiowego RRL w studni

Każda stacja RRL 5 jest dostarczana z 2-calową pokrywą studni i wspornikiem wieszaka.

Aby pomieścić 4-calowe studzienki, dostępny jest opcjonalny adapter do użytku z 2-calową podstawą nasadki studzienki.

Wspornik wieszaka jest zalecany w celu zapewnienia dodatkowego zabezpieczenia kabli czytnika po ich wdrożeniu.

6. Adapter

7. Opcjonalny 4-calowy adapter (nie obejmuje nasadki i podstawy)

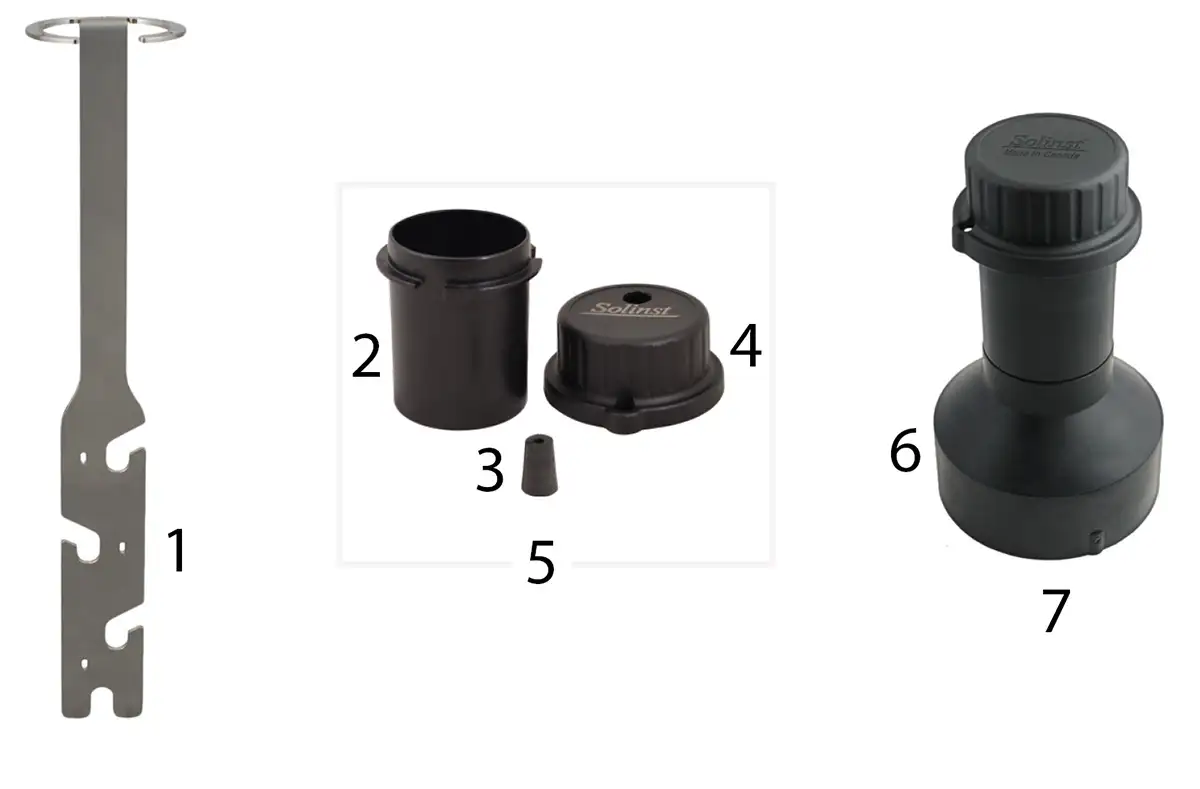

Rysunek 6-1 Akcesoria instalacyjne RRL 5

Poniżej przedstawiono zalecaną metodę instalacji RRL 5 w studni 2″ z jednym Leveloggerem:

1) Jeśli podłączasz RRL 5 do Leveloggera już zainstalowanego w terenie za pomocą kabla bezpośredniego odczytu i zespołu pokrywy studni Solinst, musisz usunąć instalację ze studni. Możesz zachować podstawę pokrywy studni, ale nie potrzebujesz wkładu ani pokrywy.

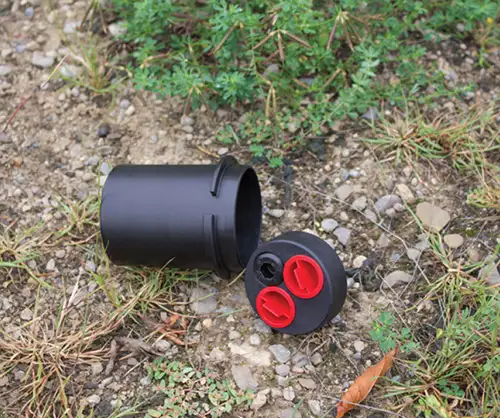

Zdejmij wkład nasadki z podstawy nasadki

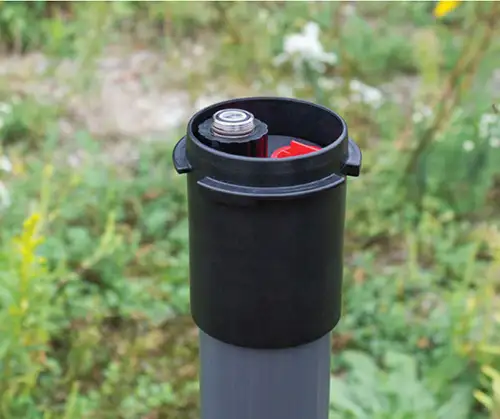

Rysunek 6-2 Usuwanie istniejącej instalacji

2) Zamontować podstawę pokrywy odwiertu na obudowie odwiertu.

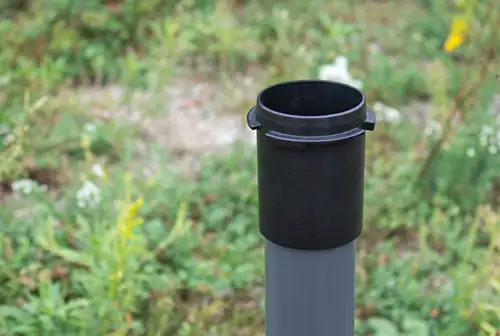

Rysunek 6-3 Montaż podstawy pokrywy studni

3) Owiń kabel czytnika wokół wspornika wieszaka, podobnie jak pokazano na poniższym zdjęciu, pozostawiając około 6 cali luzu powyżej górnej części wspornika. Użyj opasek zaciskowych, aby przymocować kabel do wspornika.

W przypadku instalacji czytnika Barologger należy przymocować drugi kabel czytnika do wspornika wieszaka za pomocą tej samej metody.

Długość kabla czytnika owiniętego wokół wspornika wieszaka zależy od zastosowania. Jeśli w tej samej studni instalowany jest Barologger, połączenie kabla czytnika z kablem bezpośredniego odczytu będzie musiało być przesunięte względem połączenia Leveloggera, aby zmieścić się w 2-calowej obudowie studni. Przesunięcie połączeń zapewnia również więcej miejsca na miernik poziomu wody do okresowych ręcznych pomiarów głębokości wody.

Rysunek 6-4 Mocowanie kabla czytnika do wspornika wieszaka

4) Podłącz Levelogger do kabla odczytu bezpośredniego (w razie potrzeby więcej informacji można znaleźć w podręczniku użytkownika Levelogger). Podłącz kabel odczytu bezpośredniego do kabla czytnika. Więcej informacji znajduje się w sekcji 2. Powoli opuść rejestrator danych w dół studzienki.

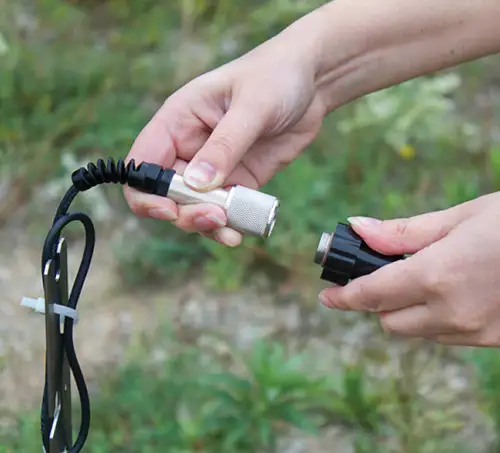

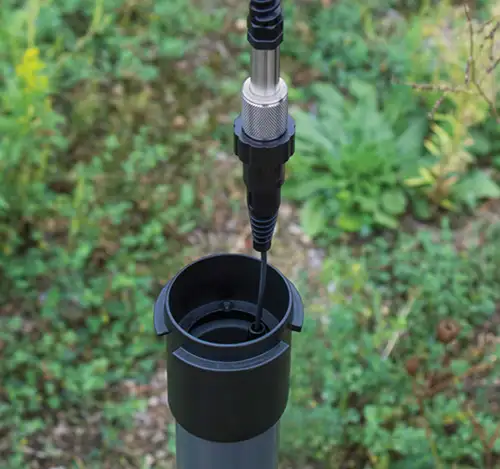

Rysunek 6-5 Podłączanie kabla odczytu bezpośredniego i czujnika poziomu

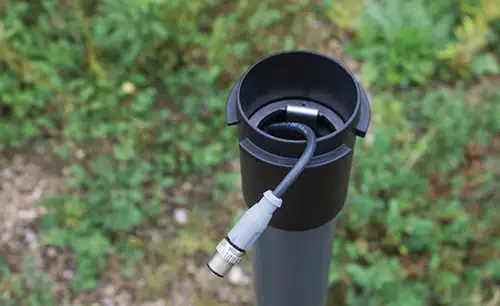

5) Opuść zespół, aż wspornik wieszaka osadzi się na ramieniu w podstawie pokrywy studzienki.

Rysunek 6-6 Opuszczanie zespołu do studzienki

6) Podłącz górny koniec kabla czytnika do RRL 5 (lub rozdzielacza). Więcej informacji znajduje się w sekcji 2.

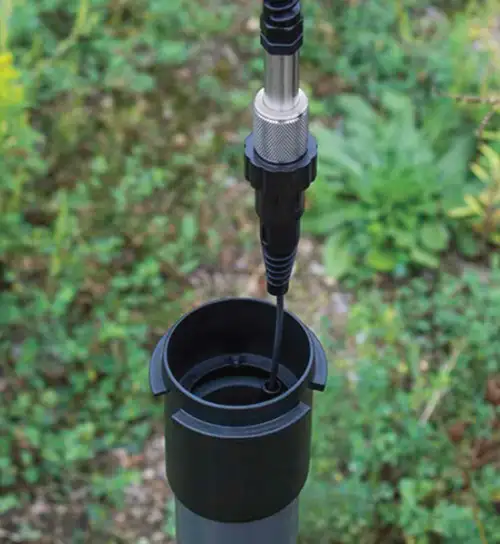

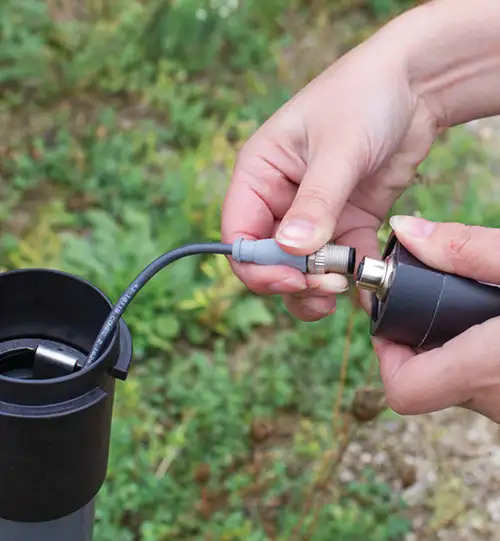

Ilustracja 6-7 Podłączanie kabla czytnika do RRL 5

7) Ostrożnie wepchnij nadmiar kabla (kabli) czytnika do studzienki, jednocześnie opuszczając RRL 5 na miejsce. RRL 5 ma płaskie boki, dzięki czemu pasuje do wspornika wieszaka. RRL 5 zostanie osadzony na ramieniu w podstawie pokrywy studzienki.

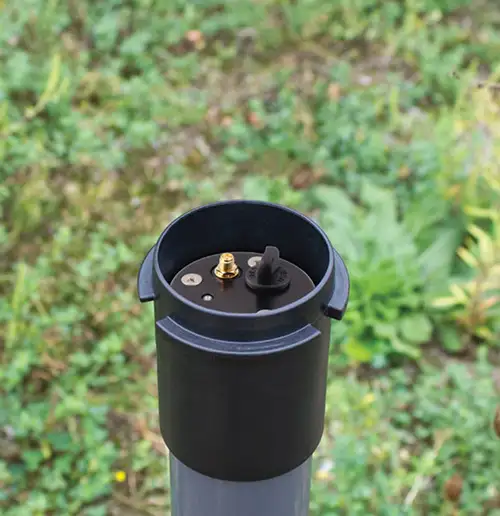

Rysunek 6-8 Opuszczanie zdalnego łącza radiowego RRL na miejsce

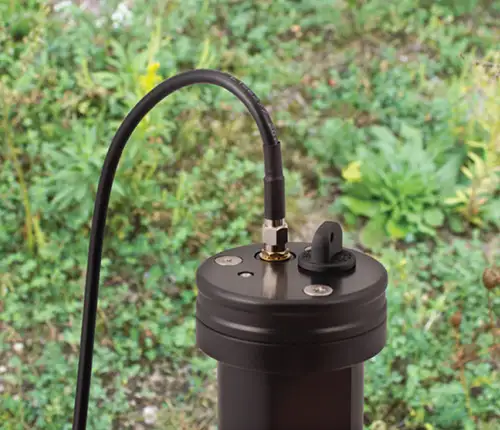

8) Przełóż koniec kabla antenowego przez otwór w górnej części pokrywy studni. Podłącz antenę do RRL 5.

9) Przełóż kabel antenowy przez szczelinę z boku przelotki, pozostawiając nieco luzu w kablu antenowym, jak pokazano na zdjęciu.

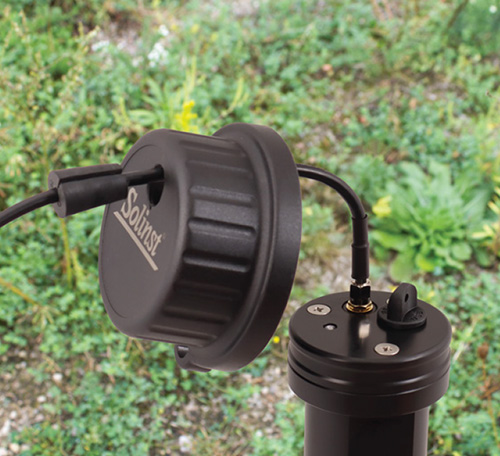

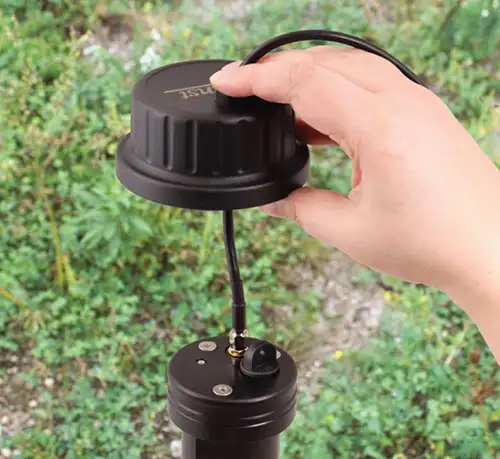

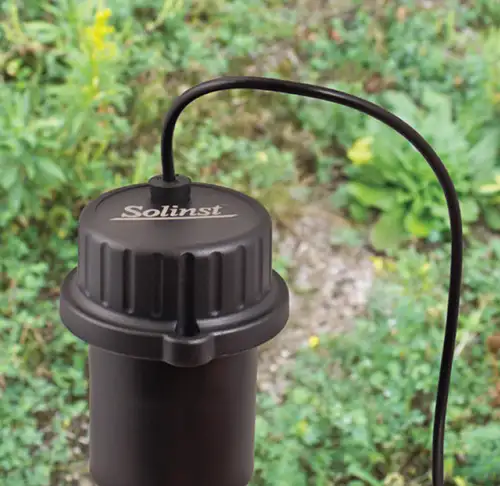

Rysunek 6-9 Montaż pokrywy studni

10) Wciśnij przelotkę do otworu w pokrywie studzienki, aby uszczelnić kabel antenowy.

11) Zamontować pokrywę odwiertu na podstawie pokrywy odwiertu.

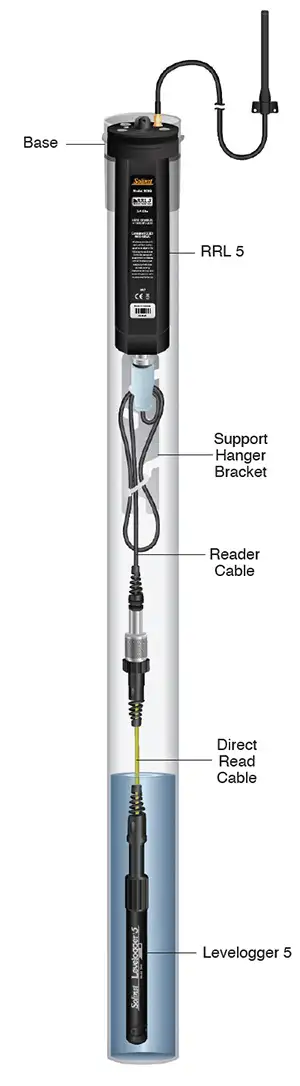

6.1.1 Przykłady instalacji Leveloggera

Gwintowany adapter optyczny L5

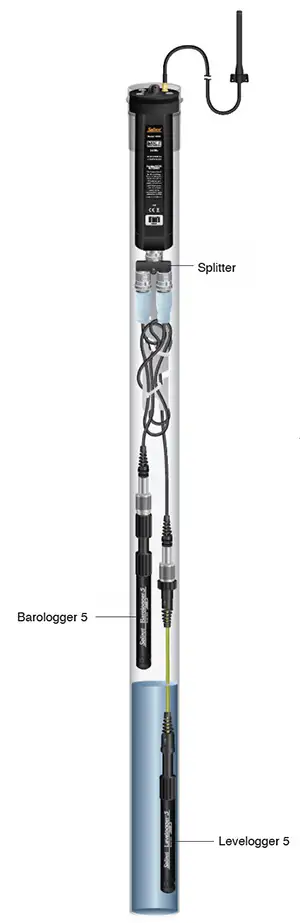

Rysunek 6-11 Instalacja czujnika poziomu i barologgera
(Połączenia kabli czytnika przesunięte względem siebie)

6.1.2 Instalacja LevelVent 5

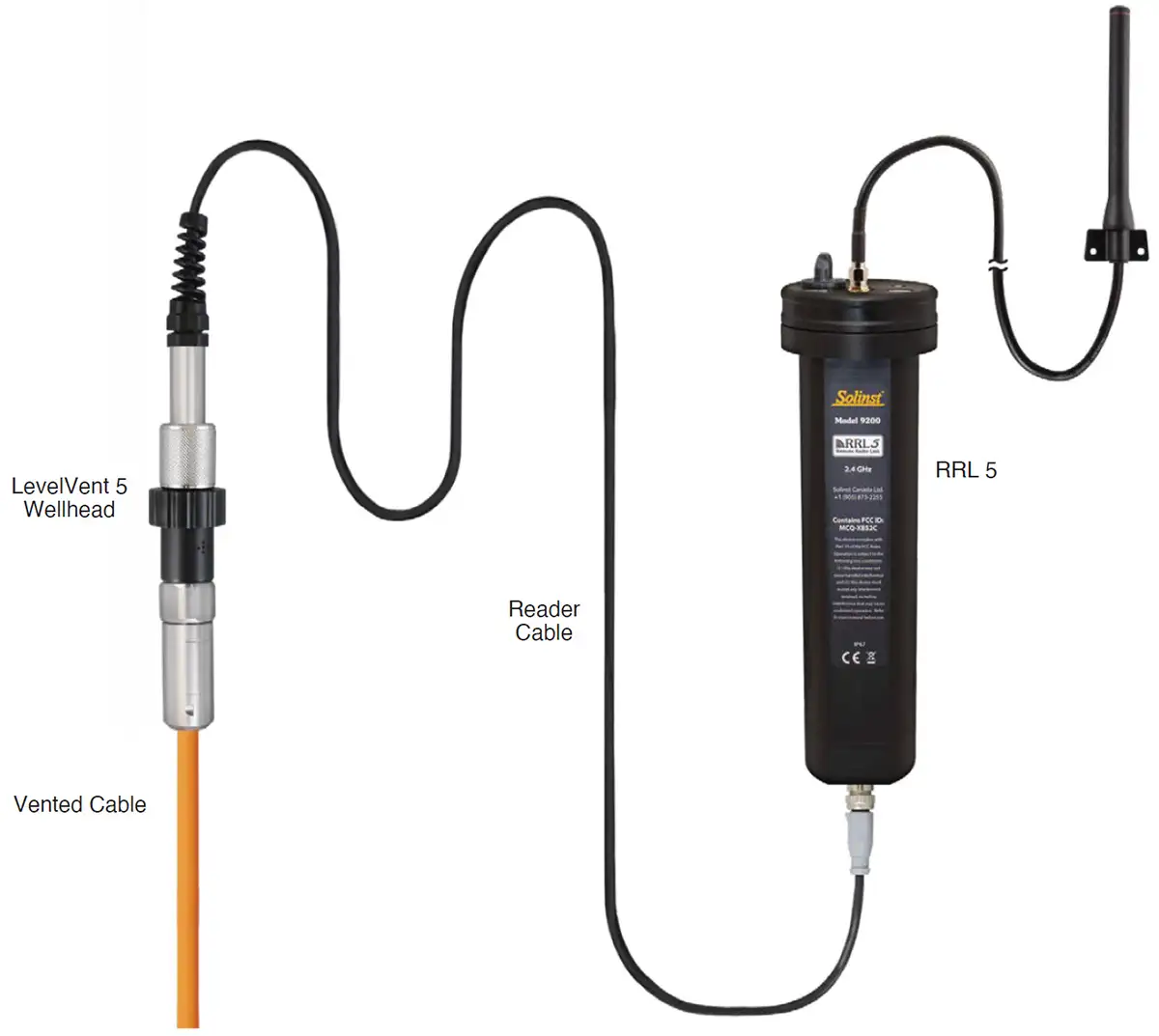

Rysunek 6-12 Instalacja LevelVent 5

6.2 Zasilanie

Stacje RRL 5 są standardowo wyposażone w sześć (6) baterii litowych AA 1,5 V. Baterie muszą być zainstalowane do prawidłowego działania, nawet na stacji domowej. Żywotność baterii różni się w zależności od częstotliwości próbkowania i raportowania, a także ustawienia mocy radia. Poniżej podano szacunkowe wartości w oparciu o standardowe baterie litowe, przy ustawieniu mocy radia na 1 W. Przy ustawieniu mocy radia na 100 mW, żywotność baterii wzrasta o około 10% poniższych szacunków. Stacje RRL 5 mogą być również zasilane sześcioma (6) bateriami alkalicznymi 1,5 V AA dostarczonymi przez użytkownika. W przypadku baterii alkalicznych żywotność baterii wyniesie około 40% poniższych szacunków.

Tabela 6-1 Szacowana żywotność baterii (6 baterii litowych AA przy ustawieniu 1 W)

6.3 Rozważania dotyczące lokalizacji i komunikacji

Podczas korzystania z komunikacji radiowej należy zachować szczególną ostrożność podczas lokalizowania stacji zdalnych. Radiotelefony RRL 5 komunikują się ze sobą za pośrednictwem linii wzroku. Muszą być w stanie „widzieć” się nawzajem, aby zapewnić skuteczną komunikację. Ścieżka między antenami radiowymi nie powinna przebiegać przez drzewa lub prostopadle do boków płaskich budynków.

Odległości komunikacyjne podane dla każdego modułu radiowego ze standardowymi antenami stanowią wytyczne. Każdy projekt jest specyficzny dla danego miejsca i będzie wymagał przetestowania i zaplanowania przed zainstalowaniem sieci RRL 5.

Przed instalacją można przeprowadzić test zasięgu komunikacji między stacją domową a stacją zdalną za pomocą narzędzia RRL Remote Utility (patrz sekcja 5). Testy można wykonać przy użyciu różnych ustawień mocy radia (patrz sekcja 4.1), aby określić idealną konfigurację dla danej lokalizacji. Zawsze zaczynaj od najniższego ustawienia mocy radia, ponieważ pozwoli to zaoszczędzić energię akumulatora. (Dłuższe odstępy między raportami również oszczędzają energię baterii).

Testy terenowe pozwolą określić, czy potrzebna jest antena o wyższym zysku w celu zwiększenia odległości komunikacji.

6.3.1 Anteny

Stacje RRL 5 są standardowo wyposażone w antenę dookólną. Antena powinna być zawsze montowana na zewnątrz każdej stalowej/metalowej obudowy, aby zapewnić maksymalną odległość komunikacji, ponieważ komunikują się one za pośrednictwem transmisji w zasięgu wzroku. Radiotelefony 900 MHz mogą komunikować się na odległość do 20 mil (30 km), a radiotelefony 2,4 GHz na odległość do 600 m (2000 stóp).

W celu zwiększenia odległości komunikacji można zastosować antenę o wyższym zysku. Stacje RRL 5 są wyposażone w złącze SMA (RP-SMA) o odwróconej polaryzacji (męskie stopki i męski środek) do bezpośredniego lub przewodowego połączenia z dowolną (legalną) anteną lub złączem, które zachowuje wodoodporność.

6.4 Konserwacja RRL 5

Podobnie jak w przypadku każdego projektu monitorowania wód gruntowych lub powierzchniowych, należy wybrać odpowiedni sprzęt i określić harmonogram konserwacji w oparciu o środowisko monitorowania specyficzne dla danego zastosowania.

W przypadku RRL 5, Leveloggerów i LevelVent oznacza to wybór odpowiedniego zakresu ciśnienia, upewnienie się, że temperatury monitorowania mieszczą się w specyfikacjach przyrządów i upewnienie się, że materiały zwilżane są zgodne z chemią miejsca. Ważne informacje na temat konserwacji rejestratorów danych można znaleźć w przewodnikach użytkownika Levelogger i Vented Dataloggers.

Baterie RRL 5 należy wymieniać regularnie, w zależności od zużycia. Szacunkowa żywotność baterii znajduje się w sekcji 6.2. Instrukcje instalacji znajdują się w sekcji 2.3. Wartość procentowa żywotności baterii jest wysyłana z każdym raportem RRL 5, aby umożliwić zdalne monitorowanie poziomu naładowania baterii. Zaleca się wymianę baterii, gdy wartość procentowa osiągnie 60%.

Gdy urządzenie nie jest używane, kabel czytnika powinien być odłączony, a osłona przeciwpyłowa założona na złącze rejestratora danych RRL 5. Baterie powinny być wyjęte z RRL 5 podczas przechowywania.
