405 NAPL Flute Datasheet
Flauta Solinst NAPL
Modelo 405
O sistema Sistema de flauta NAPL Solinst Modelo 405 é uma cobertura reativa para o Flute Blank Liner. O NAPL Flute identifica a localização do produto livre de NAPL (Líquidos de Fase Não Aquosa) em uma formação de subsuperfície, permitindo que a distribuição de contaminantes seja mapeada na fase pura.
O Revestimento para Flauta em Branco Solinst é uma solução totalmente removível projetada para vedar furos abertos e evitar a contaminação cruzada.
Eles podem ser instalados em eversão em rocha aberta, bem como na sobrecarga em furos revestidos. Para obter mais informações sobre os Flute Blank Liners e sua instalação, consulte a Folha de Dados do Blank Liner Modelo 405.
Como funciona a flauta NAPL?
A flauta NAPL entra em um furo na parte externa de um revestimento de flauta em branco. A flauta NAPL é hidrofóbica. Ela absorve rapidamente qualquer NAPL contatado nas fraturas ou no espaço dos poros para dentro da cobertura. Quando o produto livre entra em contato com o interior da flauta NAPL, ele cria uma mancha na tampa e dissolve as faixas de corante multicoloridas.
Após um curto período, o NAPL Flute e o revestimento em branco são removidos do poço, e a profundidade do produto livre é determinada medindo-se a profundidade da mancha com uma fita métrica.
Detecção de NAPL antes da instalação

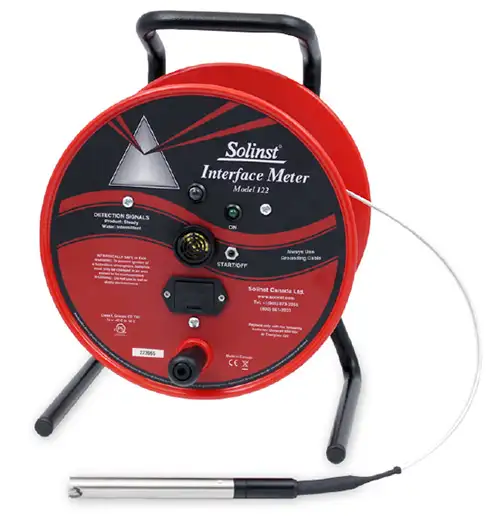

A Solinst oferece o Medidor de interface modelo 122 que pode ser usado para ajudar a mapear as camadas de LNAPL e DNAPL em um poço ou furo antes de instalar um Blank Liner e NAPL Flute.
O medidor de interface mede o nível e a espessura da água e do produto, com precisão de 1,0 mm ou 1/200 pés. Ele usa uma sonda à prova de pressão com 16 mm (5/8″) de diâmetro. As leituras são lidas a partir de uma fita plana precisa, marcada a laser, até 300 m (1000 pés).
Instalação da flauta NAPL
Eversão em furos de sondagem
A flauta NAPL é inserida no furo do lado de fora de um revestimento de flauta em branco.
Instalação direta por pressão:
A calha NAPL é envolvida por compressão e instalada dentro das hastes de pressão direta quando a profundidade terminal é atingida. O NAPL Flute tem um tubo para adição de água e, à medida que a água é adicionada ao interior do liner, as hastes são removidas gradualmente. Uma corda na superfície permite que você puxe o revestimento para fora do furo quando o tempo de reação tiver terminado.
Reações de flauta NAPL com diferentes contaminantes
Diferentes contaminantes reagem de forma diferente com as listras de corante na parte externa do NAPL Flute. O contato com NAPLs, como TCE e PCE, dissolve as faixas de corante. O material da tampa é branco, e o deslocamento do corante é para a superfície interna da tampa. Essa mancha indica que a cobertura entrou em contato com um NAPL. O tamanho e a localização da mancha indicam a quantidade de NAPL presente e a natureza da fonte.
Alguns materiais NAPL, como alcatrão de carvão e creosoto, são naturalmente de cor escura. Quando esses materiais são introduzidos na cobertura, aparece uma mancha escura na superfície interna e externa da cobertura. Outros NAPLs, como a gasolina e outros solventes menos agressivos, também deslocam as listras de corante para o interior da cobertura fina. Os NAPLs, como o óleo de carvão, não deslocam as listras de corante.
Entretanto, quando absorvidos pelo material da cobertura, esses NAPLs produzem uma aparência translúcida na cobertura, semelhante a uma mancha de óleo no papel. A cobertura não absorve água.
A cobertura reage apenas ao produto puro do NAPL e não produz uma coloração significativa se for exposta à fase dissolvida.
Mapeamento da fase dissolvida
Flauta Solinst tem uma técnica chamada FACT (Flute Activated Carbon Technique) que responde à fase dissolvida de muitos contaminantes. Uma prática comum é combinar o FACT com a cobertura NAPL Flute para mapear tanto o NAPL quanto a distribuição da fase dissolvida. Para obter mais informações, consulte a Folha de Dados do Modelo 405 FACT Flute.
Amostragem de camadas NAPL
Solinst oferece o Amostrador de Intervalo Discreto Modelo 425que pode ser usado para amostrar as camadas de NAPL depois que um Flute NAPL é removido. O Discrete Interval Sampler é um amostrador de aço inoxidável, com tubo LDPE montado em um conveniente carretel Solinst.
O carretel tem um acessório de pressão para uma bomba manual de alta pressão e um interruptor de pressão/evento que é usado para aplicar e liberar a pressão no amostrador.
A Solinst também oferece o Amostrador de Intervalo Discreto de Amostragem Profunda Modelo 425-D para obter amostras de profundidades submersas de até 1200 m (4000 pés).
