Medidores de nivel de agua Solinst 101

Medidor de nivel de agua
Modelo 101

Para medir la profundidad del agua en pozos, perforaciones, surtidores y depósitos, los medidores de nivel de agua modelo 101 son el referente del sector en cuanto a medidores portátiles de accionamiento manual. Son resistentes, fáciles de usar y ofrecen una lectura precisa con una precisión de 1/100 de pie o de un milímetro.

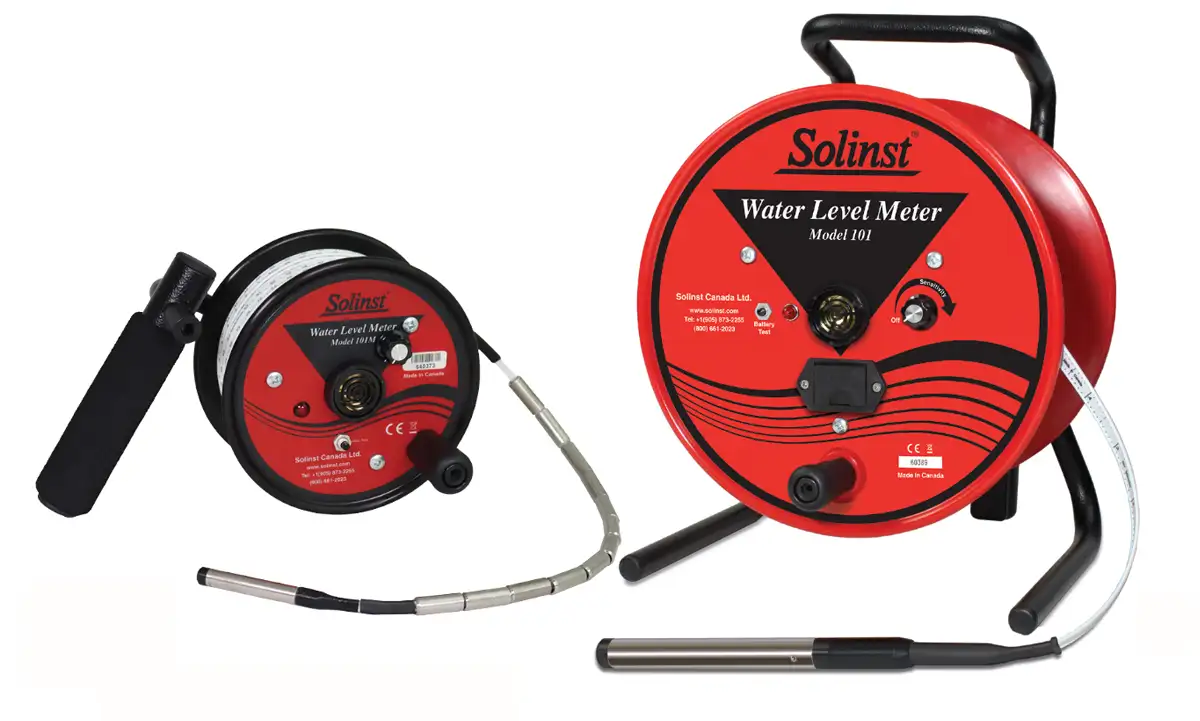

Hay tres versiones entre las que elegir. El medidor de nivel de agua modelo 101 P7 cuenta con una sonda resistente a la presión y una cinta de PVDF marcada con láser. El medidor de nivel de agua modelo 101 P2 cuenta con una sonda fácil de reparar y una cinta de polietileno marcada con láser. El minimedidor de nivel de agua 101M es compacto y cuenta con una cinta estrecha de polietileno marcada con láser y una sonda lastrada P10 (10 mm).

También están disponibles los modelos más económicos medidores de nivel de agua modelo 102 ylos minimedidores de nivel de agua 102M (con cable estrecho) para su uso en tubos de pequeño diámetro, así como el básico medidor de nivel de agua modelo 101B (véanse las fichas técnicas de los modelos 102 y 101B). El medidor de nivel de agua y descenso del nivel modelo 101D proporciona mediciones tanto de la profundidad del agua como de la bajada del nivel mediante una sola sonda (véase la ficha técnica del modelo 101D).

Principios de funcionamiento de los medidores de nivel de agua

Los medidores de nivel de agua modelo 101 utilizan sondas de acero inoxidable resistentes a la corrosión, fijadas a una cinta plana con marcas permanentes, montadas en un carrete bien equilibrado. Funcionan con una pila estándar de 9 voltios.

Las sondas incorporan un espacio aislante entre los electrodos. Cuando entran en contacto con el agua, se cierra el circuito, lo que activa un zumbador potente y una luz. A continuación, se determina el nivel del agua tomando una lectura directamente de la cinta situada en la parte superior del revestimiento del pozo o del sondeo.

Un control de sensibilidad permite desactivar el zumbador cuando el dispositivo se encuentra en agua en cascada y garantiza una señal clara tanto en condiciones de alta como de baja conductividad.

Sonda P7

La sonda P7 es sumergible en toda la longitud de la cinta, por lo que permite medir la profundidad total del pozo en condiciones ideales. El sensor situado en la punta de la sonda proporciona mediciones consistentes con un desplazamiento prácticamente nulo. El diseño del tapón de sellado de la cinta permite sustituir la sonda de forma rápida y sencilla, si fuera necesario.

Cinta de PVDF marcada con láser

El medidor de nivel de agua Modelo 101 P7 utiliza una cinta plana de PVDF extremadamente resistente, trazable según las normas de medición del NIST y de la UE. Cada conductor de la cinta contiene 13 hilos de acero inoxidable y 6 hilos de acero recubierto de cobre, lo que hace que la cinta no se estire y presente una elevada resistencia a la tracción y eficiencia eléctrica. La cinta presenta un diseño grueso en forma de hueso de perro que evita que se adhiera a superficies húmedas y permite que cuelgue recta durante su uso. Además, es fácil de empalmar. La cinta de 3/8″ (10 mm) viene con marcas permanentes realizadas con láser cada 1/100 ft. o cada milímetro, en longitudes de hasta 5000 ft. (1500 m).

Opciones de longitud

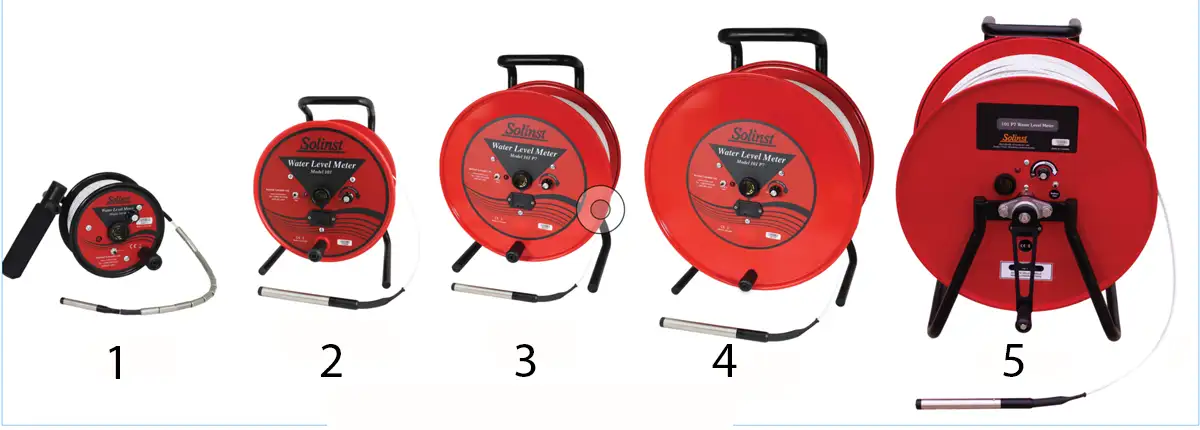

Los medidores de nivel de agua Solinst modelo 101 P7 y P2, y 101M están disponibles en bobinas, tal y como se muestra, en las siguientes longitudes estándar:

• Mini carrete
  • 65 pies | 20 m
• Carrete pequeño
  • 100 pies | 30 m
  • 200 pies | 60 m
  • 300 pies | 100 m
• Carrete mediano
  • 500 pies | 150 m
  • 750 pies | 250 m
  • 1000 pies | 300 m
• Carrete grande
  • 1250 pies | 400 m
• Carrete extragrande
  • 1650 pies | 500 m
  • 2000 pies | 600 m

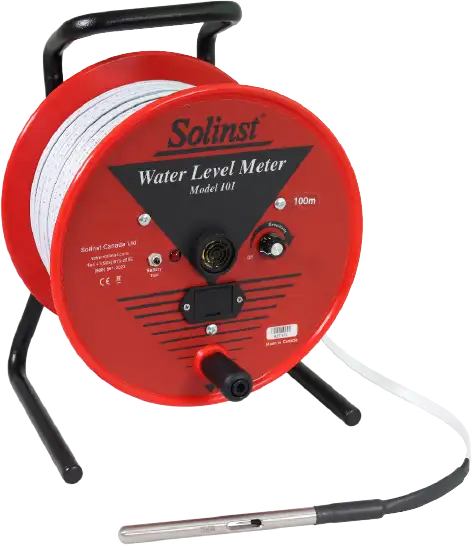

Medidor de nivel de agua 101 P2

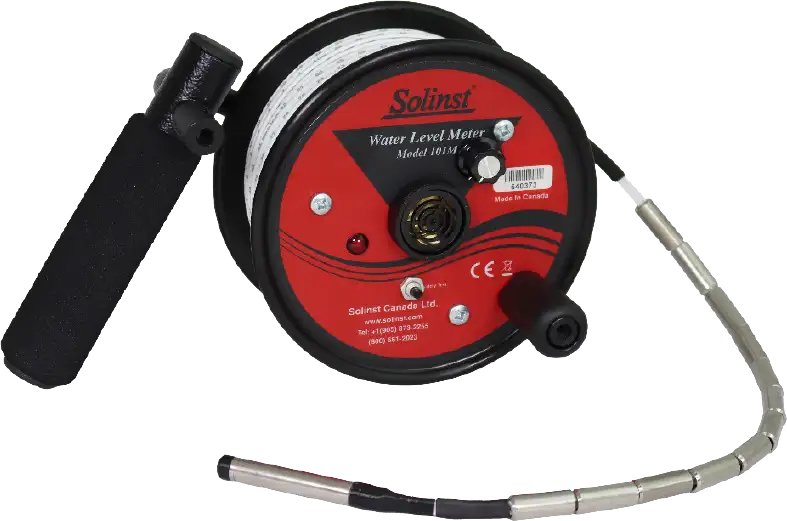

Mini medidor de nivel de agua 101M

La cinta plana estrecha de polietileno, marcada con láser, está montada en un práctico carrete pequeño, ligero y que cabe fácilmente en un estuche de transporte pequeño o en una mochila. La cinta, de 1/5″ (5 mm) de ancho, está marcada con precisión cada milímetro o cada 1/100 ft. El mininivel de agua 101M está disponible en longitudes de 20 m y 65 ft.

Otras opciones

Fundas de transporte: Hay disponibles fundas de transporte de nailon acolchadas en tamaños mini, pequeño y mediano, como accesorio opcional. Su diseño incluye una práctica correa para el hombro, un bolsillo delantero con cremallera, cierre superior con cremallera y un ojal en la base para evitar la acumulación de humedad.

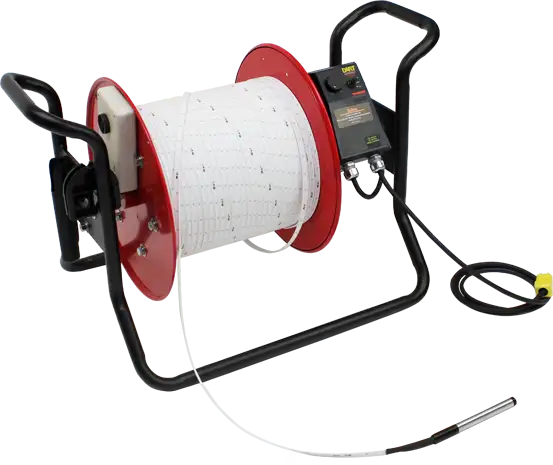

Carretes eléctricos: Los carretes eléctricos pueden resultar muy útiles para manejar rollos de cinta más largos de forma más rápida y sin tanto esfuerzo. Están disponibles en 12 V o 110 V.

Piezas de recambio: Hay disponibles sondas de recambio, cintas y otras piezas de recambio.

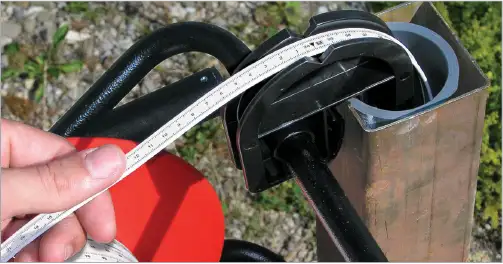

Cinta guía/Datum

Cada medidor incluye una guía para la cinta métrica. Esta protege la cinta de posibles daños causados por los bordes irregulares del revestimiento del pozo y garantiza mediciones fáciles y precisas, independientemente de quién realice las lecturas. Además, sirve de soporte en el revestimiento para los carretes pequeños.

Power Winder y Lateral Winder

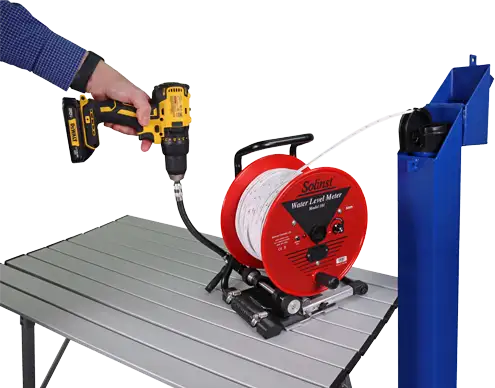

El enrollador eléctrico Solinst Modelo 101 facilita el uso a la hora de desplegar tramos más largos de cinta. Es ligero y fácil de acoplar al bastidor de los carretes pequeños, medianos y grandes del medidor de nivel de agua Modelo 101 (véase la ficha técnica del enrollador eléctrico Modelo 101). Un taladro estándar proporciona la potencia necesaria al enrollador eléctrico, que hace girar los rodillos que están en contacto con el carrete. El taladro se utiliza a distintas velocidades, tanto en sentido de avance como de retroceso, para hacer girar el carrete y desenrollar y rebobinar la cinta.

Combínalo con un bobinadora lateral Solinst modelo 101 y enrolle la cinta de forma uniforme en el carrete en cada uso (consulte la ficha técnica del enrollador lateral modelo 101).
