Corte de los puertos externos y orificios de ventilación

Paso 8) Instale la guía para recortar puertos

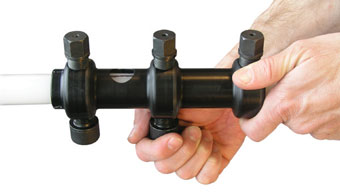

Deslice la guía para recortar puertos sobre la tubería del CMT hasta el puerto 1. Alinee la ranura marcada "1" en la guía para recortar puertos con la línea que dibujó a lo largo del identificador del canal 1. Coloque la guía para recortar puertos de manera que la marca "+" (que indica el centro del puerto) esté visible en la ventana ubicada en el centro de la guía para recortar puertos (Figura 6). Sujete la guía para cortar puertos a la tubería del CMT ajustando los pernos moleteados en la cara interior de la guía (Figura 7). Ajuste los pernos con la mano para evitar que la guía para recortar puertos se mueva.

Nota:

Cuando use la guía para recortar puertos, asegúrese de que los pernos cortantes estén ubicados debajo del número 1 en la parte frontal de la guía. Los dos pernos de bloqueo están en la parte posterior de la guía para recortar puertos.

solinst cmt cmt multilevel systems multilevel systems groundwater sampling continuous multichannel tubing overburden installations packers accurate site assessments understanding contaminant flows delineation of contaminant plumes contaminant plume delineation vertical contaminant flow monitoring groundwater contamination creating a cmt port cutting ports image

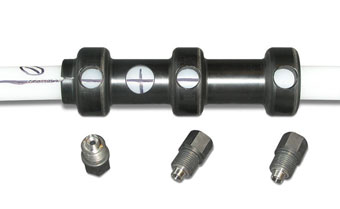

Figura 6



solinst cmt cmt multilevel systems multilevel systems groundwater sampling continuous multichannel tubing overburden installations packers accurate site assessments understanding contaminant flows delineation of contaminant plumes contaminant plume delineation vertical contaminant flow monitoring groundwater contamination creating a cmt port cutting ports image

Figura 7



Paso 9) Use pernos cortantes para cortar los orificios

A continuación, corte tres orificios en el canal 1, como se describe debajo, utilizando los pernos cortantes atornillados en la guía para recortar puertos. No se apure cuando atornille los pernos cortantes en la guía para recortar puertos. Asegúrese de que los pernos estén alineados correctamente con los orificios en la guía para recortar puertos, para que no se dañen las roscas.

Nota:

No se apure cuando atornille los pernos cortantes en la guía para recortar puertos. Asegúrese de que los pernos estén alineados correctamente con los orificios en la guía para recortar puertos, para que no se dañen las roscas.

Comience enroscando un perno cortante en uno de los orificios ubicados en el mismo lado que la ventana. Use la llave hexagonal para ajustar el perno cortante. Ajuste el perno unas vueltas, luego suéltelo una vuelta. Continúe haciendo esto hasta que el perno cortante "toque fondo" (Figura 8). Retire el perno cortante. Debe haber un disco de plástico dentro del perno cortante. Si no lo hay, vuelva a insertar el perno cortante y repita el proceso de corte (asegúrese que los pernos moleteados de ajuste estén ajustados). Saque la pieza de plástico del interior del perno cortante insertando una llave Allen a través del orificio pequeño perforado en la cabeza del perno cortante (Figura 9). Repita este proceso para cortar los tres orificios. Los dos orificios superiores, a cada lado de la profundidad marcada "+", brindarán acceso al tapón del puerto y el orificio inferior es el orificio de ventilación (Figura 10).

Nota:

Para un recorte fácil y efectivo, inserte el perno cortante en incrementos alternados de ~1,5 vueltas a la derecha y luego 0,5 vuelta a la izquierda, repetidamente.

solinst cmt cmt multilevel systems multilevel systems groundwater sampling continuous multichannel tubing overburden installations packers accurate site assessments understanding contaminant flows delineation of contaminant plumes contaminant plume delineation vertical contaminant flow monitoring groundwater contamination creating a cmt port cutting ports image

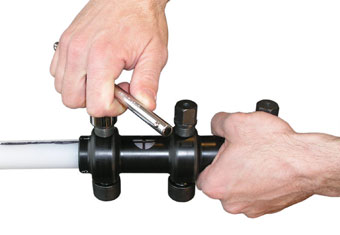

Figura 8



solinst cmt cmt multilevel systems multilevel systems groundwater sampling continuous multichannel tubing overburden installations packers accurate site assessments understanding contaminant flows delineation of contaminant plumes contaminant plume delineation vertical contaminant flow monitoring groundwater contamination creating a cmt port cutting ports image

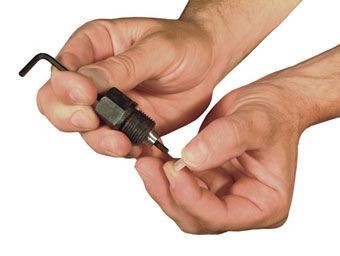

Figura 9



solinst cmt cmt multilevel systems multilevel systems groundwater sampling continuous multichannel tubing overburden installations packers accurate site assessments understanding contaminant flows delineation of contaminant plumes contaminant plume delineation vertical contaminant flow monitoring groundwater contamination creating a cmt port cutting ports image

Figura 10

Nota:

Si instala varios sistemas,. se pueden solicitar pernos cortantes adicionales, ya que pueden mellarse después de un uso repetido. Se recomienda solicitar un perno adicional por cada 10 puertos construidos.



Paso 10) Recorte el panel entre los dos orificios de los puertos superiores

Afloje la herramienta de corte, muévala hacia "abajo" del CMT y déjela a un costado. Luego, use las pinzas, como se muestra en la Figura 11, para cortar el panel de plástico entre los dos orificios de puerto superiores. Hágalo con cuidado y mantenga las pinzas paralelas a la pared lateral del canal para evitar cortar las paredes que separan el canal 1 de los canales 2 y 3. Haga la abertura lo más grande posible para facilitar la inserción del tapón de expansión, como se describe en el siguiente paso.

Nota:

Los dos orificios superiores permiten usar pinzas para recortar un panel de plástico entre ellos, creando una abertura de 3 pulgadas de longitud en el canal 1.

El orificio inferior es un orificio de ventilación. Este orificio de ventilación es necesario para permitir que el aire escape del canal que está por debajo del puerto de monitoreo cuando se inserta la tubería del CMT en la perforación llena de agua durante la instalación del pozo.

solinst cmt cmt multilevel systems multilevel systems groundwater sampling continuous multichannel tubing overburden installations packers accurate site assessments understanding contaminant flows delineation of contaminant plumes contaminant plume delineation vertical contaminant flow monitoring groundwater contamination creating a cmt port cutting ports image

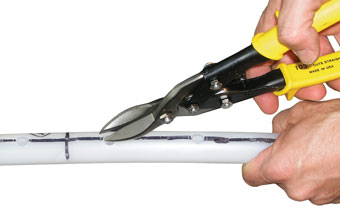

Figura 11



Paso 11) Inserción del tapón de expansión

Nota:

Cuando se estén instalando los tapones de expansión, la temperatura del CMT debe estar entre 15ºC and 35ºC. Si la temperatura del aire esta por encima de los 35ºC, utilize agua fria para enfriar la tubería y el puerto antes de instalar los tapones de expansión.

Inserte un tapón de expansión a través de la abertura (Figura 12) para que selle el canal 1 por debajo del puerto de monitoreo y por encima del orificio de ventilación. Si fuera necesario, use una llave de torque para empujar suavemente el tapón en su lugar (Figura 13). Use las pinzas para cortar la abertura del puerto si tiene dificultad para insertar el tapón. Con la llave de torque provista, ajuste el tapón a un torque de 12,5 pulgadas por libra.

Nota:

El orificio de ventilación no permite una conexión cruzada con otras zonas de monitoreo debido a que la parte inferior del canal está sellada con un tapón hermético.

solinst cmt cmt multilevel systems multilevel systems groundwater sampling continuous multichannel tubing overburden installations packers accurate site assessments understanding contaminant flows delineation of contaminant plumes contaminant plume delineation vertical contaminant flow monitoring groundwater contamination creating a cmt port cutting ports image

Figura 12



solinst cmt cmt multilevel systems multilevel systems groundwater sampling continuous multichannel tubing overburden installations packers accurate site assessments understanding contaminant flows delineation of contaminant plumes contaminant plume delineation vertical contaminant flow monitoring groundwater contamination creating a cmt port cutting ports image

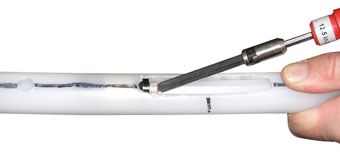

Figura 13

Nota:

Si instala cartuchos de arena o bentonita, consulte la sección "Instalación de cartuchos" antes de proseguir. Los cartuchos con resorte deben colocarse sobre la tubería antes de instalar los filtros de puerto.



Paso 12) Instale el filtro del pozo

El último paso para hacer el puerto del canal 1 consiste en envolver la malla de acero inoxidable alrededor del puerto, formando un filtro de pozo sobre la abertura. Centre la malla sobre la abertura del puerto y envuélvala firmemente alrededor de la tubería del CMT (Figura 14). Use las abrazaderas Oetiker de perfil bajo y las pinzas para asegurar firmemente la malla a la tubería. Use dos abrazaderas para cada puerto de monitoreo (Figura 16). La construcción del puerto 1 está terminada. Ahora está listo para hacer el puerto número 2.

Nota:

Mojar la abrazadera Oetiker reduce la fricción, facilitando la instalación.



Instalación de las abrazaderas Oetiker

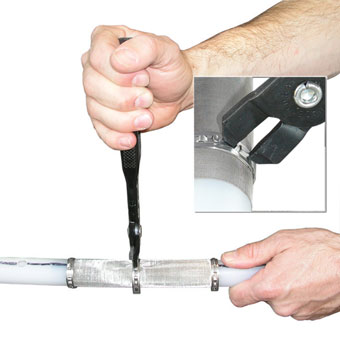

Envuelva la abrazadera Oetiker alrededor de la parte (por ejemplo, filtro, centralizador, punta guía) que está sujetando. Deje que el primer gancho de retención (el que está más cerca) pase a través de la abertura de ranura larga. Apriete la abrazadera con la mano hasta que el gancho de retención se enganche en el extremo de esta abertura. La Figura 15 muestra este paso. Meta las 'puntas dentadas' de las pinzas Oetiker en cada uno de los "túneles" de la abrazadera. Apriete y cierre las pinzas Oetiker simultáneamente para unir los dos túneles. Con los dos túneles juntos, empuje hacia abajo el extremo de la abrazadera para que el gancho de retención más alejado pase a través de la última ranura. Ahora suelte las pinzas para que el gancho de retención enganche y sostenga la abrazadera.

solinst cmt cmt multilevel systems multilevel systems groundwater sampling continuous multichannel tubing overburden installations packers accurate site assessments understanding contaminant flows delineation of contaminant plumes contaminant plume delineation vertical contaminant flow monitoring groundwater contamination creating a cmt port cutting ports image

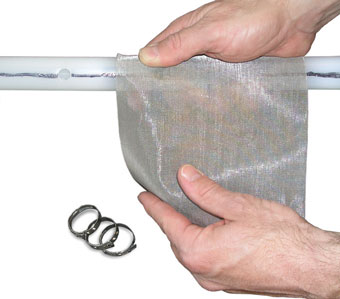

Figura 14



solinst cmt cmt multilevel systems multilevel systems groundwater sampling continuous multichannel tubing overburden installations packers accurate site assessments understanding contaminant flows delineation of contaminant plumes contaminant plume delineation vertical contaminant flow monitoring groundwater contamination creating a cmt port cutting ports image

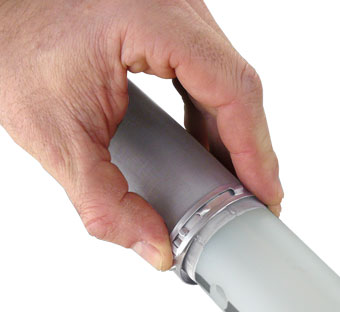

Figura 15



solinst cmt cmt multilevel systems multilevel systems groundwater sampling continuous multichannel tubing overburden installations packers accurate site assessments understanding contaminant flows delineation of contaminant plumes contaminant plume delineation vertical contaminant flow monitoring groundwater contamination creating a cmt port cutting ports image

Figura 16



Paso 13) Alinee la guía para recortar puertos

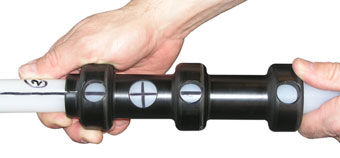

Deslice la guía para recortar puertos hasta el puerto 2. Coloque la guía para recortar puertos exactamente como hizo para el puerto 1. La marca de profundidad debe verse en la ventana de la guía para recortar puertos y el identificador longitudinal del canal 1 debe coincidir con el número "1" grabado en la guía (Figura 17). Ahora, gire la guía para recortar puertos (sin mover su posición a lo largo de la tubería del CMT) para que el identificador "<< CMT >>" coincida con el número "2" grabado en la guía (Figura 18).

Nota:

Para evitar instalar los puertos en los canales incorrectos, comience colocando la guía para recortar puertos de manera que la marca de profundidad esté visible en la ventana, luego gire la guía para que el número adecuado (correspondiente al número de puerto) se alinee junto a la línea que dibujó antes a lo largo del identificador <<CMT>> del canal 1 longitudinal. Este paso es muy importante.

Esto ubica a la guía para recortar puertos de manera que los pernos cortantes corten orificios en el canal 2. Asegure la guía para recortar puertos usando los pernos moleteados de sujeción como antes. Corte los dos orificios de puertos y un orificio de ventilación en el canal 2. Luego, afloje la herramienta de corte y deslícela hacia abajo de la tubería y déjela a un costado.

solinst cmt cmt multilevel systems multilevel systems groundwater sampling continuous multichannel tubing overburden installations packers accurate site assessments understanding contaminant flows delineation of contaminant plumes contaminant plume delineation vertical contaminant flow monitoring groundwater contamination creating a cmt port cutting ports image

Figura 17



solinst cmt cmt multilevel systems multilevel systems groundwater sampling continuous multichannel tubing overburden installations packers accurate site assessments understanding contaminant flows delineation of contaminant plumes contaminant plume delineation vertical contaminant flow monitoring groundwater contamination creating a cmt port cutting ports image

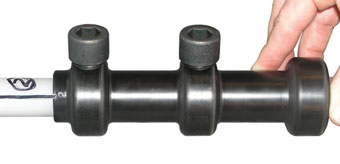

Figura 18



Paso 14) Haga la abertura del puerto 2

Recorte el panel de plástico entre los dos orificios superiores, creando una abertura para el puerto 2.



Paso 15) Finalice la construcción del puerto 2

Inserte un tapón de expansión a través de la abertura, colocándolo debajo del puerto de monitoreo y ajústelo a 12,5 pulgadas por libra, como antes. Finalmente, envuelva una pieza de malla de acero inoxidable alrededor de la abertura y asegúrela con tres abrazaderas de acero inoxidable. Terminó la construcción del puerto 2.



Paso 16) Construya el puerto 3

Repita los pasos descritos arriba para el puerto 3.
