Mode d'emploi d'une sonde de niveau d'eau

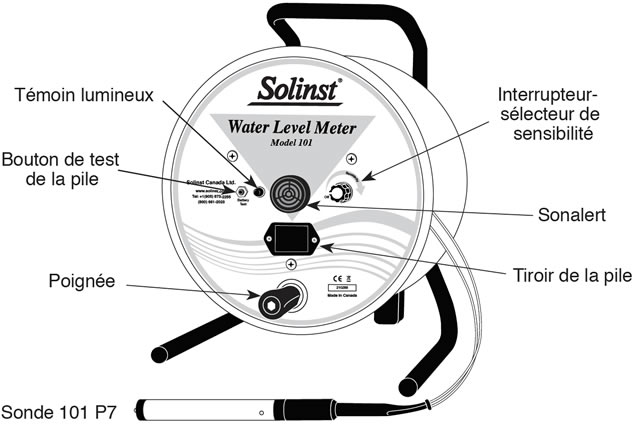

solinst model 101 p7 water level meter vue de face

Vue de face

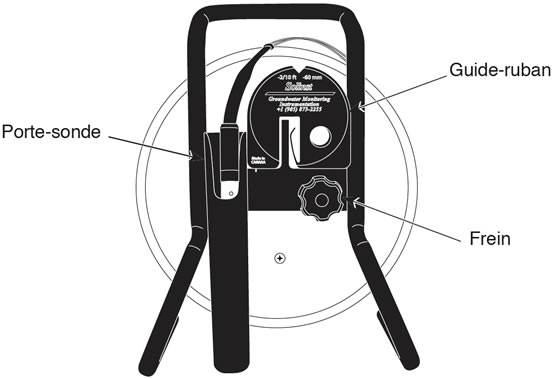

101 p7 vue arrière

Vue arrière



Vérification du matériel

  1. Tournez le sélecteur de sensibilité à fond dans le sens des aiguilles d'une montre.
  2. Remarques :

    1. Tournez le sélecteur de sensibilité dans le sens des aiguilles d'une montre allume l'appareil et augmente la sensibilité.
    2. Réglez toujours le commutateur sur la position correspondant à la sensibilité la plus haute, puis diminuez si nécessaire.
  3. Appuyez sur le bouton de test de la pile pour tester la pile et le circuit principal (ne teste pas le ruban ou la sonde).
  4. Immergez la sonde dans de l'eau du robinet. Ceci ferme le circuit et active le voyant et l'avertisseur sonore.

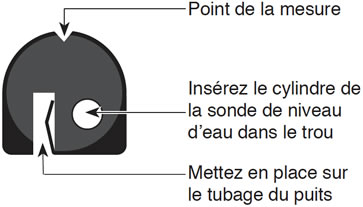

Le guide-ruban

solinst mètres de niveau d'eau indicateurs de niveau d'eau indicateur de niveau d'eau mode d'emploi indicateur de niveau d'eau mode d'emploi 100498 101 compteur d'eau compteur d'équipement vérification prise de mesures du niveau d'eau avec 101 mètres de niveau d'eau image



Le guide-ruban a été conçu pour :

  1. Insérez l'extrémité plus fine du guide-ruban sur le bord du tubage du puits de diamètre 50 mm (2 pouces) ou plus.

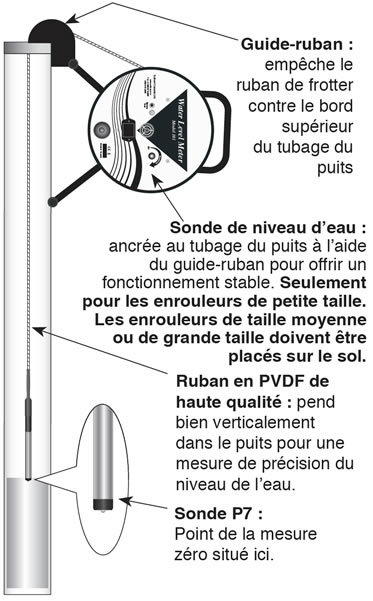

  2. Dans le cas des enrouleurs de petite taille uniquement, insérez le cylindre de la sonde de niveau d'eau dans le trou sur le guideruban, puis laissez la sonde de niveau d'eau reposer sur la paroi du tubage du puits. (Voir le diagramme ci-dessus).
  3. Pour ranger le guide-ruban, il suffit de l'attacher sur le support de fixation à l'arrière de la sonde de niveau d'eau.

solinst 101 p7 a marqué le compteur de niveau d'eau marqué au laser accrochant sur le logement de puits





Relevés de niveau d'eau

  1. Le point de la mesure zéro de la sonde P7 est situé près de l'extrémité de la sonde.
  2. Pour une plus grande facilité d'utilisation, il est possible d'utiliser le guide-ruban pour supporter la sonde de niveau d'eau. (Voir le diagramme ci-dessus).
  3. Faites descendre et remonter le ruban dans le puits à l'aide de la rainure dans la partie supérieure du guide-ruban. Le voyant et l'avertisseur sonore s'activent lorsque l'extrémité noire en Delrin est immergée et que le point de la mesure zéro est atteint. Pour garantir l'exactitude, abaissez et relevez la sonde plusieurs fois, puis enregistrez la mesure de la profondeur sur le ruban en haut du puits.
  4. Lorsque vous utilisez le guide-ruban, le point de mesure est décalé par rapport au haut du tubage. Pour ajuster votre mesure pour refléter la hauteur par rapport au haut du tubage, il suffit de soustraire la quantité indiquée sur l'avant du guide-ruban (c.-à-d. 6 cm ou 2/10 pi).
