Solubilité dans l'oxygène, tubes et estimations de la consommation d'oxygène

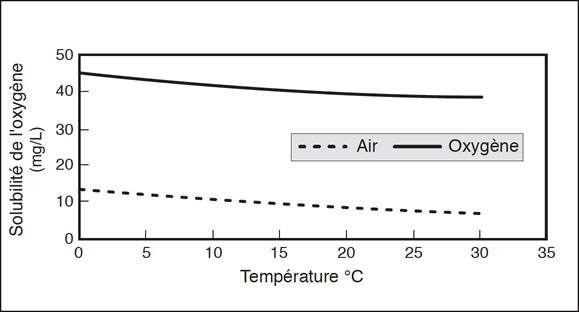

solubilité de l'oxygène dans l'eau (comparaison entre air et oxygène pur)

Solubilité de l'oxygène dans l'eau (comparaison entre air et oxygène pur)



Longueur de tube par émetteur Waterloo™
45,77 mm (1,8 po) de diam. 18,9 m (62 pi) 10 mm (3/8 po) NPTF
96,5 mm (3,8 po) de diam. 22,9 m (75 pi) 13 mm (1/2 po) NPTM
147 mm (5,8 po) de diam. 45,7 m (150 pi) 31 mm (1 1/4 po) NPTM



Caractéristiques des tubes d'un émetteur Waterloo
Coefficient de diffusion (silicone) 6,7 E-07 cm2/s
Coefficient de diffusion (PEBD) 1,73 E-08 cm2/s





Estimations de la consommation d'oxygène

Émetteur Waterloo avec tubes en silicone
Volume consommé (L/jour/émetteur)
P (psi) (détendeur) 45,7 mm x 1,3 m
(1,8 po x 51 po) Émetteur
96,5 mm x 1,3 m
(3,8 po x 51 po) Émetteur
147 mm x 1,3 m
(5,8 po x 51 po) Émetteur
5 1,68 2,07 4,14
10 2,11 2,59 5,19
15 2,53 3,12 6,24
20 2,96 3,64 7,29



Émetteur Waterloo avec tubes en PEBD
Volume consommé (L/jour/émetteur)
P (psi) (détendeur) 96,5 mm x 1,3 m
(3,8 po x 51 po) Émetteur
147 mm x 1,3 m
(5,8 po x 51 po) Émetteur
60 0,20 0,41
70 0,23 0,46
80 0,26 0,52
90 0,28 0,57
100 0,31 0,62



montage au ras sand espace de rangement





Taille typique du réservoir d'oxygène
Ancien Code Nouveau code Taille du réservoir Volume max (litres)
B M6 76,2 x 305 mm (3 x 12 po) 164
C M9 102 x 280 mm (4 x 11 po) 248
D M15 114 x 406 mm (4,5 x 16 po) 400
E M22 114 x 635 mm (4,5 x 25 po) 680
G M60 191 x 584 mm (7,5 x 23 po) 1 725
H   203 x 1,3 m (8 x 51 po) 6 500
K   203 x 1,5 m (9 x 60 po) 8 720

Remarques :

  • Le volume du réservoir peut varier en fonction du fabricant et du matériau du réservoir
  • Les réservoirs peuvent être en acier, en aluminium ou en matériau composite
  • Les réservoirs en acier et en aluminium ont en général 2/3 du volume des réservoirs composites
  • Selon la pression de sortie requise, le volume d'oxygène disponible peut varier entre 70 et 90 % du volume maximal du réservoir.
