2.1 Lecteurs optiques

Si vous programmez des enregistreurs de données série 5 au bureau, le lecteur optique le plus couramment utilisé pour la communication avec un PC est un Desktop Reader 5.

levelogger 5 raccordé à un pc à l'aide d'un lecteur optique desktop reader 5

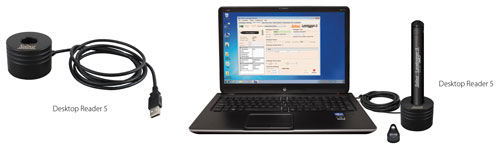

Figure 2-1 : Levelogger 5 raccordé à un PC à l'aide d'un lecteur optique Desktop Reader 5



Remarque:

Branchez toujours le périphérique USB avant de lancer le logiciel. Reportez-vous à la section 4.1.2 pour de plus amples informations sur la communication avec les ports USB.

Si vous avez déployé votre Levelogger 5 sur le terrain en utilisant un câble métallique ou un câble en Kevlar (pas sur un câble à lecture directe L5), un Field Reader 5 est le plus souvent utilisé pour communiquer avec un PC.



levelogger 5 raccordé à un pc à l'aide d'un lecteur optique field reader 5

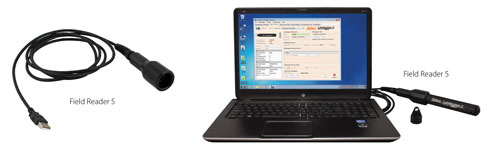

Figure 2-2 : Levelogger 5 raccordé à un PC à l'aide d'un lecteur optique Field Reader 5



Vous pouvez également utiliser un lecteur optique de style plus ancien avec un adaptateur DRC L5–Edge pour communiquer avec un enregistreur de données série 5.

Remarque :

L'adaptateur DRC L5–Edge contient une petite batterie longue durée (non remplaçable par l'utilisateur). L'adaptateur doit toujours être rangé à des températures supérieures à la température de congélation et avec des capuchons pour éviter le drainage inutile de la batterie et protéger les cellules optiques.

Remarque :

L'adaptateur DRC L5–Edge permet également de raccorder un Levelogger 5 à un câble à lecture directe plus ancien. Voir section 10.1.1.2.



levelogger 5 raccordé à un pc à l'aide d'un lecteur optique de style plus ancien et d'un adaptateur drc l5–edge

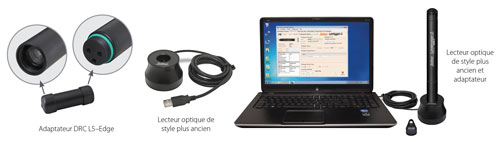

Figure 2-3 : Levelogger 5 raccordé à un PC à l'aide d'un lecteur optique de style plus ancien et d'un adaptateur DRC L5–Edge



Si vous programmez un enregistreur de données Edge ou Gold Series, vous aurez besoin d'un adaptateur Edge–L5 DRC pour vous connecter à un lecteur optique Desktop Reader 5 ou Field Reader 5, ou vous pouvez utiliser un lecteur optique plus ancien.

Remarque :

L'adaptateur Edge–L5 DRC contient une petite batterie longue durée (non remplaçable par l'utilisateur). L'adaptateur doit toujours être rangé à des températures supérieures à la température de congélation et avec des capuchons pour éviter le drainage inutile de la batterie et protéger les cellules optiques.

Remarque :

L'adaptateur Edge–L5 DRC permet également de raccorder un enregistreur Levelogger Edge ou Gold à un câble à lecture directe L5. Voir section 10.1.1.2.

Remarque :

Lors de la connexion d'un adaptateur Edge–L5 DRC, tournez uniquement le raccord sur l'adaptateur et maintenez l'enregistreur de données immobile.



levelogger edge raccordé à un pc à l'aide d'un lecteur optique desktop reader 5 et d'un adaptateur drc l5–edge

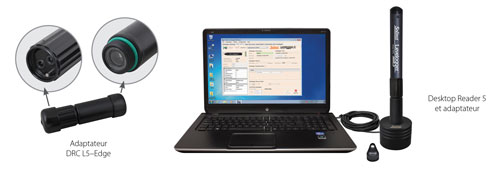

Figure 2-4 : Levelogger Edge raccordé à un PC à l'aide d'un lecteur optique Desktop Reader 5 et d'un adaptateur DRC L5–Edge



levelogger edge raccordé à un pc à l'aide d'un lecteur optique field reader 5 et d'un adaptateur drc l5–edge

Figure 2-5 : Levelogger Edge raccordé à un PC à l'aide d'un lecteur optique Field Reader 5 et d'un adaptateur DRC L5–Edge



levelogger edge raccordé à un pc à l'aide d'un lecteur optique de style plus ancien

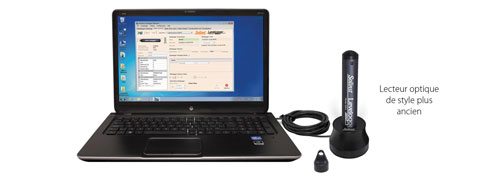

Figure 2-6 : Levelogger Edge raccordé à un PC à l'aide d'un lecteur optique de style plus ancien
