Démontage, décontamination et remontage

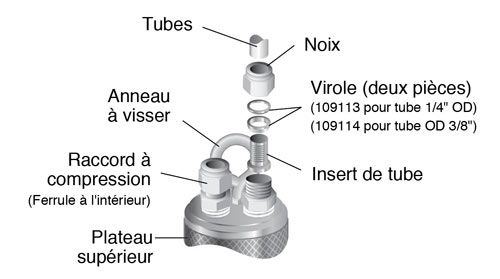

Connexions des tubes de pompe

raccords de tube de plateau supérieur de pompe à double vanne solinst



Remarques:

Veillez à ne pas perdre les deux morceaux de la virole si desserrer ou retirer l'écrou du raccord à compression.



Démontage

  1. Retirez le plateau supérieur du corps de la pompe et de la colonne montante. Retirez le corps de la pompe du plateau inférieur et faites-le glisser hors de la colonne montante.
  2. Retirez la colonne montante du corps de vanne, en faisant attention à ne pas perdre la boule de contrôle.
  3. Retirez le corps de la vanne du plateau inférieur, en vous assurant de ne pas perdre la deuxième boule de contrôle.
  4. Retirez le support de filtre du plateau inférieur, puis retirez la grille de filtre du support de filtre.

Remarque:

La pompe a été décontaminée avant de quitter Solinst cependant, vous pouvez souhaiter décontaminer votre pompe avant utiliser. La pompe doit être décontaminée entre les puits.



Décontamination

Remarque:

  1. Suivez toujours vos directives locales et les protocoles standard.
  2. N'utilisez pas d'acétone sur les joints toriques.
  1. Démonter complètement la pompe.
  2. Lavez tous les composants de la pompe avec un savon sans phosphate ou un détergent.
  3. Rincer soigneusement tous les composants avec de l'eau déminéralisée et sécher.
  4. Remplacez les joints toriques usés si nécessaire, puis remontez.



Remontage

  1. Faites glisser la maille du filtre sur le support de filtre jusqu'à ce qu'il soit en place.
  2. Vissez le plateau inférieur sur le support de filtre jusqu'à ce que le joint torique soit en place et que les pièces soient serrées à la main.
  3. Insérez une boule de contrôle en acier inoxydable 316 dans le haut du plateau inférieur.
  4. Prenez le corps de la vanne et insérez-le dans le plateau inférieur jusqu'à ce que le joint torique soit fermement en place.
  5. Insérez une boule de contrôle en acier inoxydable 316 dans le haut du corps de la vanne.
  6. Insérez l'extrémité inférieure de la colonne montante (trou vers le bas) dans le corps de la vanne.
  7. Faites glisser le corps de la pompe sur la colonne montante et vissez-le sur le plateau inférieur.
  8. Prenez le plateau supérieur et tout en alignant le haut de la colonne montante au centre du plateau supérieur, vissez le corps de la pompe sur le plateau supérieur.

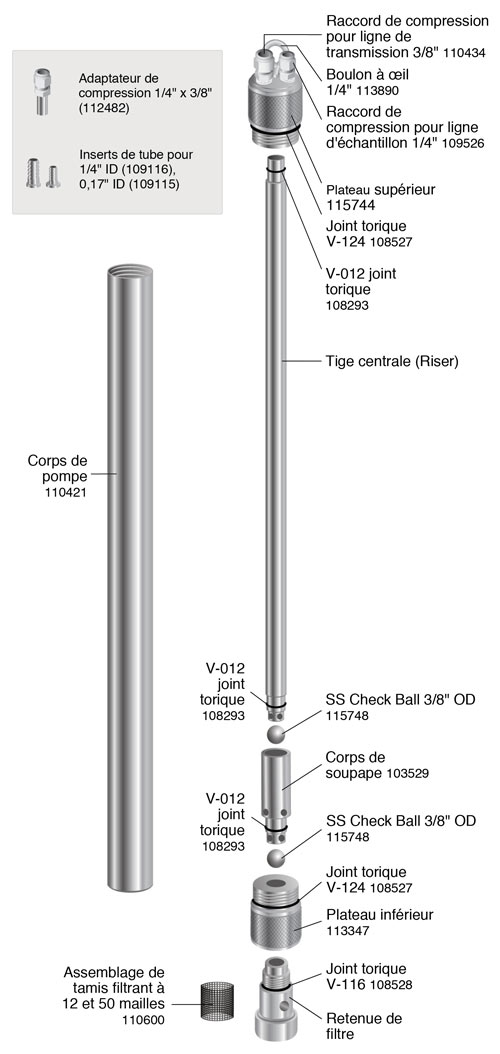

Pompe à double soupape en acier inoxydable de 1,66 po (112599)

solinst 408 pompe à double valve 1,66 pouces en acier inoxydable

(Retenue de filtre et assemblage d'écran (complet 110517)
