Pour commencer

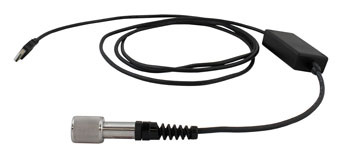

câble d'interface pc solinst pour connecter le levelvent 5 à l'ordinateur

Câble d'interface PC

configuration du système solinst levelvent 5

  1. Veuillez télécharger la version la plus récente du logiciel Solinst Levelogger depuis www.solinst. com/downloads, puis installer le logiciel sur votre ordinateur.

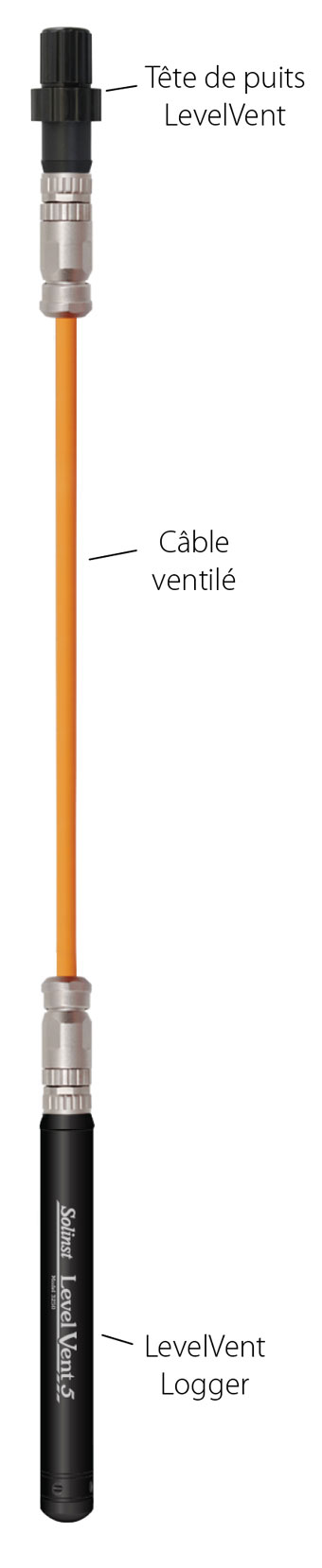

  2. Raccordez la tête de puits LevelVent Wellhead et l'enregistreur au câble ventilé :

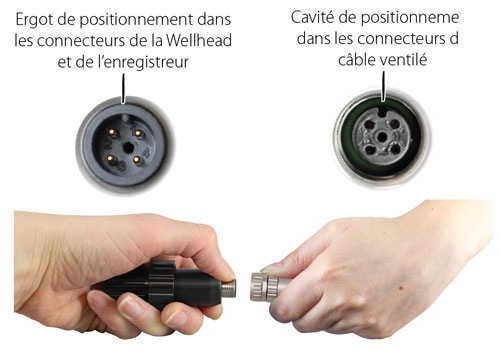

connexion de la tête de puits solinst levelvent 5 au câble ventilé



Alignez la cavité de positionnement du connecteur du câble ventilé avec l'ergot de positionnement du connecteur de la Wellhead. Poussez avec précaution les connecteurs l'un vers l'autre. Tournez le connecteur du câble légèrement jusqu'à ce que vous perceviez un petit clic lorsque le raccordement correct se fait.

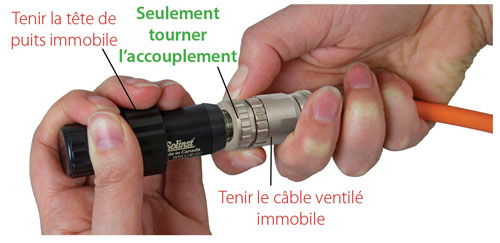

couplage de connecteur solinst levelvent 5 et corps de connecteur



Ne serrez l'accouplement que tout en maintenant la tête de puits et le câble ventilé immobiles. Serrez le raccord jusqu'à ce qu'il s'enclenche. Aucun filet ne doit être visible au niveau du raccord de la tête de puits. Ne tordez pas le câble ventilé ou la tête de puits.

accouplement de connecteur solinst levelvent 5 et corps de connecteur



  1. Raccordez le câble USB d'interface PC au haut de la tête de puits LevelVent Wellhead. Branchez le câble d'interface PC sur votre ordinateur.

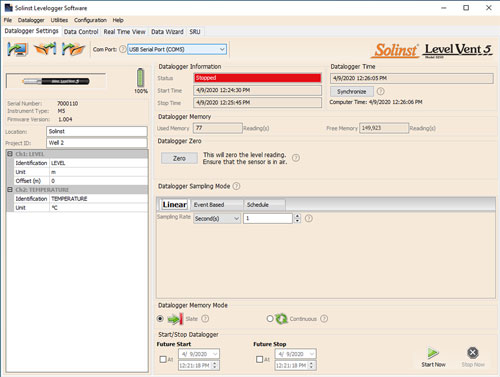

fenêtre paramètres de l'enregistreur de données

Fenêtre Paramètres de l'enregistreur de données



Remarque :

Vous pouvez cliquer sur le intégré au logiciel pour obtenir une brève explication de la fonction correspondante, par ex. Com Port, Datalogger Zero, Slate Mode, Time Synchronization, etc.
