3.0 Configuration de l'AquaVent SDI-12

REMARQUE :

Pour plus d'informations sur le téléchargement et le démarrage du logiciel PC Levelogger, consultez le Guide de l'utilisateur des enregistreurs de données ventilés.

3.1 Configuration de l'adresse de l'appareil SDI-12

Comme la tête de puits SPX Wellhead acquiert son identité de l'enregistreur AquaVent en l'absence d'un enregistreur AquaVent fonctionnel ou sans définir une adresse spécifique, la Wellhead sera mise sous tension avec par défaut une adresse de « 0 ».

Pour définir l'adresse de l'appareil pour l'enregistreur AquaVent, il doit être connecté au logiciel Levelogger pour PC. L'AquaVent communique avec le logiciel en utilisant un câble de connexion USB raccordé à la SPX Wellhead. Le câble de connexion USB se raccorde au connecteur Solinst à 10 broches (protocole Solinst) sur la tête de puits Wellhead.

solinst aquavent aquavent sdi12 manuel d'utilisation aquavent sdi12 solinst aquavent sdi12 manuel d'utilisation aquavent sdi12 manuel solinst aquavent sdi12 manuel d'utilisation aquavent sdi12 setup image

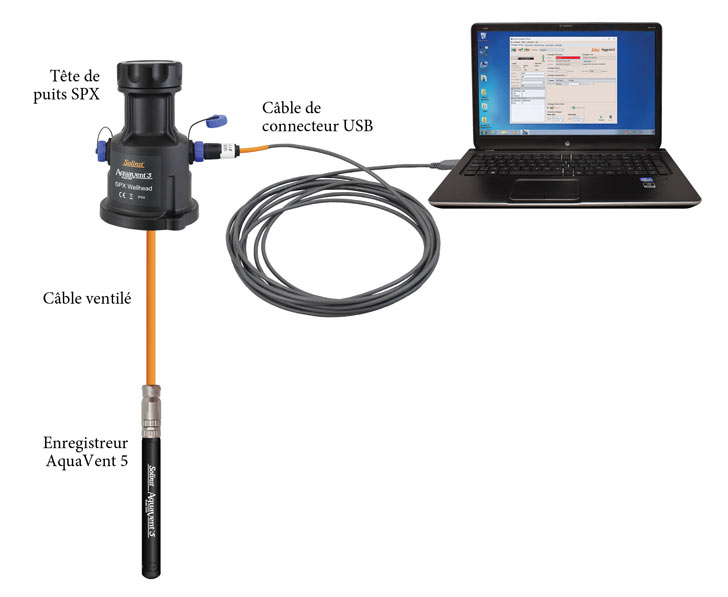

Figure 3-1 : Communication avec le logiciel Levelogger



REMARQUE :

Le câble de connexion SDI-12 peut rester en place pendant la programmation de l'enregistreur AquaVent.



Après avoir lancé le logiciel Levelogger, la fenêtre principale s'affiche, avec l'onglet Datalogger Settings (Paramètres de l'enregistreur) ouvert.

solinst aquavent aquavent sdi12 manuel d'utilisation aquavent sdi12 solinst aquavent sdi12 manuel d'utilisation aquavent sdi12 manuel solinst aquavent sdi12 manuel d'utilisation aquavent sdi12 setup image

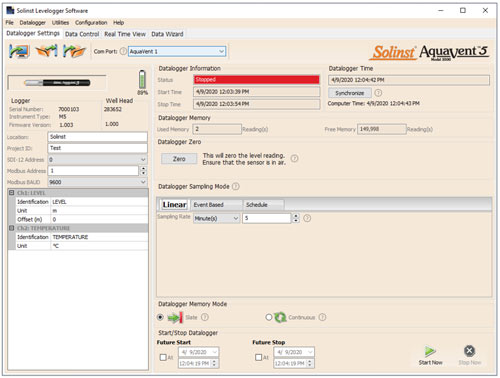

Figure 3-2 : Onglet des paramètres de l'enregistreur



Sélectionnez l'appareil approprié dans menu déroulant « Com Port » en haut de la fenêtre, dans la partie centrale.

REMARQUE :

Une fois que vous avez terminé la programmation de votre AquaVent, débranchez le câble de connexion USB de la Wellhead. La Wellhead communique avec le réseau SDI-12 uniquement lorsque seul le câble de connexion SDI-12 est raccordé.

Cliquez sur pour récupérer les réglages actuels de l'enregistreur AquaVent actuellement connecté.

Après avoir récupéré les réglages de l'enregistreur AquaVent connecté, l'onglet Datalogger Settings (Paramètres de l'enregistreur) identifie le type d'appareil, les numéros de série, la version des capteurs (microprogramme), le numéro d'identification du projet, l'emplacement, les paramètres des voies et le niveau des piles.

Vous pouvez définir l'adresse SDI-12 sur cet onglet. L'adresse peut être personnalisée en utilisant n'importe quelle valeur entre « 0 » et « 9 », « A » et « Z » ou « a » et « z », ce qui offre un total de 62 adresses uniques.

Vous pouvez également changer l'unité de mesure des voies de niveau et de température de l'AquaVent.

Une fois que vous avez défini l'adresse et tous les autres paramètres souhaités, cliquez sur le bouton de démarrage . Cela applique l'adresse et les paramètres de configuration à l'enregistreur ET commence l'enregistrement des mesures dans l'AquaVent de façon interne.

Si vous ne souhaitez pas que votre AquaVent enregistre les relevés de façon interne et indépendante du SDI-12, cliquez sur le bouton d'arrêt .

(Voir la section 2 pour de plus amples informations sur l'option d'enregistrement de façon indépendante).
