1.3.1 Tête de puits de communication LevelVent

La tête de puits LevelVent 5 est extrêmement compacte et s'insère parfaitement dans l'ouverture d'un ensemble de couvercle de puits Solinst de 5 cm (2 pouces) (un adaptateur de 10 cm (4 pouces) est disponible).

La tête de puits LevelVent 5 a une connexion à lecture directe qui permet de raccorder un câble d'interface PC, utilisé pour les communications, avec le logiciel Solinst Levelogger pour PC. La tête de puits Wellhead permet également une connexion directe à un DataGrabber 5 ou une application Levelogger 5 App Interface (voir les manuels d'utilisation et les instructions séparés).

Remarque :

La tête de puits LevelVent Wellhead ne contient pas de pile. La pile se trouve dans l'enregistreur LevelVent 5 et n'est pas remplaçable par l'utilisateur.

La tête de puits Wellhead contient un filtre hydrophobe là où le câble ventilé se termine au niveau de la surface. Le filtre hydrophobe n'a pas besoin d'être remplacé ; il est conçu pour fournir une protection contre l'humidité pendant toute la durée de vie opérationnelle de l'instrument. Le filtre protège le câble contre l'humidité, tout en laissant l'air circuler dans le tuyau d'aération, ce qui se traduit par l'effet d'annulation de la pression barométrique sur le LevelVent 5.

Chaque Wellhead est fournie avec un ensemble de couvercle de puits de 5 cm (2 pouces), ainsi qu'un support de suspension pour soutenir le câble ventilé. Voir la section 8.1.1 pour les instructions d'installation.

tête de puits levelvent

Vue de dessus                           Vue de dessous

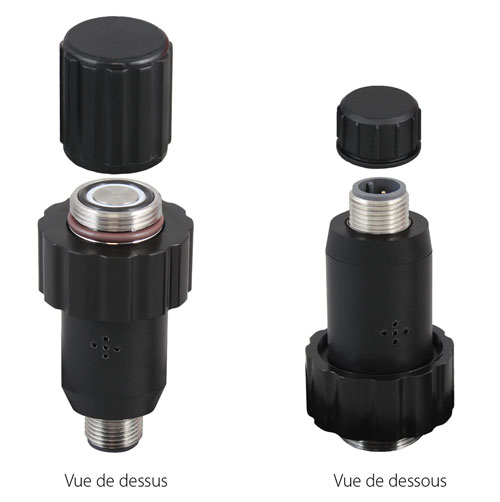

Figure 1-7 : Tête de puits LevelVent
