Fonctionnement de la pompe

Assemblage de la pompe

Configuration portable : Pour installer la pompe à double valve, vous devez la raccorder à un tube double de 6 mm (1/4 po) de diamètre extérieur collé par points, monté sur un enrouleur.

  1. Pour accueillir le tube d'entraînement de 1/4», dévissez la tige d'entraînement de 3/8». Utilisez une petite clé Allen (2 mm) dans le trou de la tige pour faciliter le desserrage. Vissez la tige supplémentaire de 1/4» à sa place. Serrez à l'aide de la clé Allen (voir au verso).
  2. Poussez le tube d'entraînement et le tube de prélèvement sur les barbes des tiges, identifiées par un «S» et un «D» gravés sur la pompe.
  3. Remarque :

    si nécessaire, utilisez un poinçon pour ouvrir l'extrémité du tube ou chauffez le tube pour l'aider à être complètement poussé sur toutes les barbes.

  4. Abaissez la pompe DVP assemblée dans le puits, à l'aide d'un câble de sécurité en acier inoxydable raccordé au boulon à oeil de la pompe. Le câble gradué d'un modèle 103 Solinst peut être utilisé à cette fin.
  5. Raccordez la ligne d'alimentation au séchoir en ligne, de la source de gaz comprimé au boîtier de commande. La ligne d'entraînement se raccorde du boîtier de commande à l'enrouleur (le boîtier de commande du modèle 464 est fourni avec une ligne d'entraînement et une ligne d'alimentation).
  6. Fixez une petite longueur (1 m/3 pieds) de ligne d'échantillonnage de 6 mm (1/4 po) de diamètre extérieur au connecteur d'échantillonnage de l'enrouleur.

Configuration fixe : Pour installer la pompe à double valve (DVP), vous devez la raccorder à une tête de puits Wellhead dédiée avec des tubes d'échantillonnage et d'entraînement de 9,5 mm (3/8 po) ou 6 mm (1/4 po) de diamètre extérieur.

  1. Coupez les tubes à la longueur désirée. Voir les étapes a) et b) ci-dessus pour des instructions sur le raccordement des tubes à la pompe. Il est possible d'utiliser l'adaptateur de compression de 6 mm (1/4 po) pour le raccord de la ligne d'entraînement si vous désirez un tube de ligne d'entraînement de 6 mm (1/4 po).
  2. Fixer les lignes d'échantillonnage et d'entraînement aux raccords instantanés appropriés sur le dessous de la tête de puits Wellhead (voir schéma à droite pour l'utilisation de raccords instantanés et d'adaptateurs).
  3. Abaissez la pompe DVP dans le puits, à l'aide d'un câble de sécurité en acier inoxydable raccordé, si nécessaire. Si cela s'avère utile, fixez le câble de sécurité au crochet de suspension sur le dessous de la tête de puits Wellhead. Appuyez la tête de puits Wellhead fermement sur le tube de la colonne montante.
  4. Fixez une petite longueur (1 m/3 pieds) de ligne d'échantillonnage de 6 mm (1/4 po) ou 9,5 mm (3/8 po) de diamètre extérieur au connecteur d'échantillonnage sur la tête de puits Wellhead (voir schéma à droite pour l'utilisation de raccords instantanés et d'adaptateurs).
  5. Raccordez la ligne d'alimentation au séchoir en ligne, de la source de gaz comprimé au boîtier de commande. La ligne d'entraînement se raccorde du boîtier de commande sur le dessus de la tête de puits Wellhead (le boîtier de commande du modèle 464 est fourni avec une ligne d'entraînement et une ligne d'alimentation).

Pour des instructions de pompage détaillées, veuillez consulter les consignes d'utilisation du boîtier de commande du modèle Solinst 464.



Remarque :

Les raccords de tubes sont basés sur l'usage d'une ligne d'entraînement de 9,5 mm (3/8 po) et d'une ligne d'échantillonnage de 6 mm (1/4 po). Une tige supplémentaire de 1/4» est fournie si l'on préfère un double tuyau de 1/4» ou si l'on utilise un enrouleur portable.

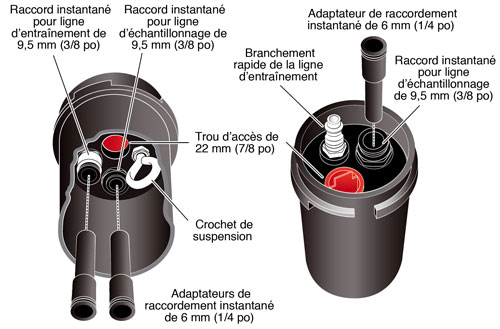

Configuration d'une tête de puits Wellhead fixe

installation de tête de puits dédoublée solinst



l'illustration montre les adaptateurs à emboîtement d'un quart de pouce solinst utilisés sur les têtes de puits dédiées à l'échantillonnage des eaux souterraines

Les têtes de puits Wellhead sont fournies avec trois adaptateurs de raccordement instantané de 6 mm (1/4 po), afin de pouvoir utiliser, au choix, des tubes de 6 mm (1/4 po) ou 9,5 mm (3/8 po). Pour raccorder un tube, enfoncez-le simplement dans le raccord instantané. Pour débrancher un tube, tirez les deux côtés de la bague supérieure vers le bas, puis déboîtez le tube.

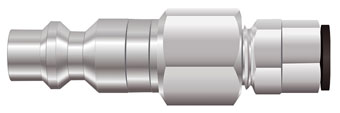

Adaptateur de ligne d'entraînement (107117)

Branchement 'M Style' rapide de la ligne d'entraînement

adaptateur de ligne d'entraînement en option solinst pour pompes à valve pneumatiques

Raccord instantané pour ligne d'entraînement de 6 mm (1/4 po)



Lorsque la pompe est déployée sans tête de puits ou enrouleur de tuyau, utilisez un adaptateur de ligne d'entraînement pour permettre la connexion du raccord rapide de la ligne d'entraînement de l'unité de contrôle au tuyau de la pompe de la ligne d'entraînement.
