10.1 Installation

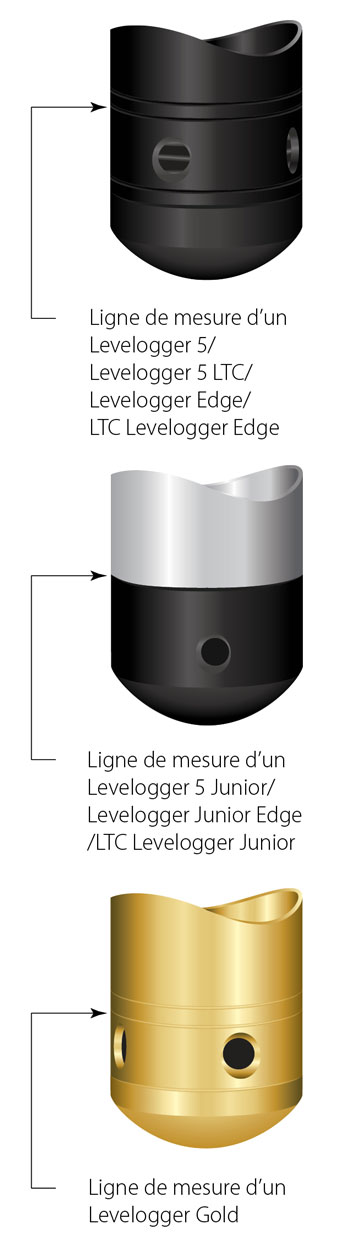

figure 10 1 points de mesure levelogger

Figure 10-1 Points
de mesure Levelogger

De nombreuses options existent pour l'installation d'un enregistreur Levelogger, mais de manière générale, les diverses méthodes peuvent être classées en deux grandes catégories : installations suspendues ou installations fixes.

  1. Dans les installations suspendues, l'enregistreur Levelogger est suspendu au couvercle du puits ou à un emplacement d'arrimage fixe, au niveau de la tête du puits, à l'aide d'une corde ou d'un câble porteur, ou d'un câble à lecture directe.
  2. Dans les installations fixes, l'enregistreur Levelogger est fixé en place à l'aide d'un raccord à compression, un mécanisme de serrage ou de simples sangles métalliques, etc.

La plupart des enregistreurs Levelogger sont installés en position verticale. Toutefois, une installation en position inclinée ou horizontale est acceptable. La ligne de mesure du détecteur de niveau de l'enregistreur Levelogger est indiquée par la ligne usinée autour du corps de l'enregistreur, juste au-dessus des orifices d'accès pour la pression. Le transducteur de pression est orienté dans un plan normal à l'axe long du corps, et détecte la pression dirigée dans le plan de l'axe long (Figure 10-1). Le capteur détecte la pression totale au-dessus de la ligne du transducteur de pression.

Veiller à ne pas faire tomber le Levelogger contre une surface dure. Votre enregistreur Levelogger doit toujours être installé avec le couvercle d'installation en place (sauf si vous utilisez un câble à lecture directe), qu'il soit suspendu à ce couvercle ou non. Cela empêche le drainage inutile de la batterie et protège la ou les cellules optiques.

Veillez à estimer correctement les niveaux d'eau minimum et maximum prévus au cours de la période de surveillance. Vous devez installer votre Levelogger de sorte qu'il demeure immergé en tout temps, et vous assurer que sa profondeur d'immersion maximale tout au long de la période de surveillance demeure dans la plage de fonctionnement spécifiée.

Remarque :

Lors de l'installation dans un trou de forage, mesurer la profondeur totale pour s'assurer que l'enregistreur Levelogger ne touche pas le fond (afin d' éviter sa submersion par les sédiments).

Immerger l'enregistreur de données au-delà de sa limite spécifiée peut pressuriser le transducteur de pression de manière excessive et l'endommager. Les enregistreurs Levelogger 5, Levelogger 5 Junior, Levelogger 5 LTC, Levelogger Edge, Levelogger Junior Edge et LTC Levelogger Edge sont garantis à des pressions allant jusqu'à 200 % de leur pleine échelle de mesure (150 % pour les modèles Levelogger Gold, Levelogger Junior et LTC Levelogger Junior), mais l'exactitude ne peut être garantie au-delà de leur pleine échelle.

D'autres considérations importantes à garder à l'esprit lors de l'installation de l'enregistreur Levelogger dans des emplacements sous pression continue ou sous pression par intermittence, tels que des récipients sous pression, des tuyaux sous pression, des conditions de flux pulsé, des chutes ou à proximité d'ouvrages hydrauliques, est de l'effet potentiel des coups de bélier, provoqué par l'eau ou la vapeur, ou à des ressauts hydrauliques. Les coups de bélier provoqués par l'eau sont causés par un brusque changement de direction de l'écoulement à la suite d'une augmentation subite de la pression. Les coups de bélier provoqués par la vapeur se produisent lorsque de la vapeur entre dans un tuyau froid partiellement rempli d'eau. L'effet de bélier a le potentiel d'augmenter considérablement la pression hydraulique, ce qui peut exposer le capteur de pression à des pressions supérieures à sa cote maximale. Les ressauts hydrauliques sont un phénomène qui se produit lorsque l'eau est « soulevée » ou « repoussée » par la vélocité ou des obstructions de l'écoulement. Les ressauts hydrauliques créent des turbulences et provoquent des conditions de hauteur non représentatives dans la colonne d'eau. Des précautions doivent être prises pour éviter d'installer l'enregistreur dans des endroits susceptibles d'être exposés à des ressauts hydrauliques.
