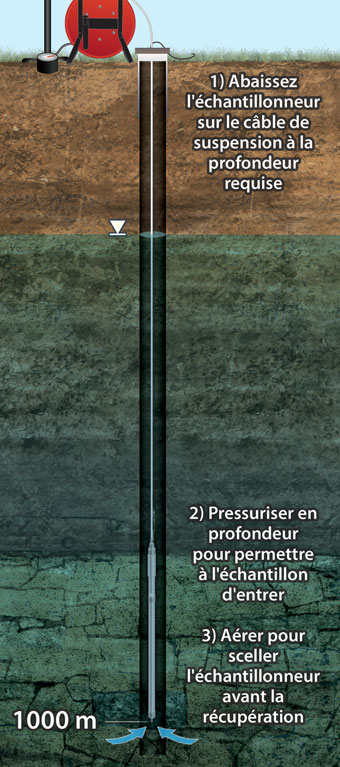

Principes de fonctionnement du DIS d'échantillonnage profond

Pour surmonter la flottabilité, les poids sont connectés au sommet de l'échantillonneur à intervalles discrets d'échantillonnage profond avant de s'abaisser. Après les premiers 100 m (300 pi), un poids de 2 kg est ajouté pour chaque 100 m (300 pi) supplémentaire de profondeur immergée.

Une fois que l'échantillonneur atteint la profondeur d'échantillonnage souhaitée, il est mis sous pression. En utilisant les principes de base de l'hydraulique, la pression agit sur le dessus d'un piston (plus grande surface) à l'intérieur de l'échantillonneur, surmontant la pression hydrostatique agissant sur le fond du piston (plus petite surface) pour permettre à l'eau d'échantillon d'entrer.

Lorsque l'eau de l'échantillon remplit l'échantillonneur, l'air de l'échantillonneur est évacué à travers des trous (recouverts d'un filtre Vyon) sur le côté de l'échantillonneur, qui sont également ouverts avec la pression appliquée.

Une fois l'échantillon collecté, la pression est relâchée, ce qui permet au piston de se refermer au bas de l'échantillonneur. L'échantillonneur scellé est ensuite récupéré à la surface, maintenant la stabilité chimique de l'échantillon.

En surface, l'échantillon est collecté en réappliquant une pression sur l'échantillonneur à intervalles discrets. Le débit de l'échantillon est régulé par la quantité de pression appliquée. L'échantillonneur se démonte facilement pour la décontamination.



Pression et poids de fonctionnement recommandés
Submergé Profondeur (pieds) Pression (psi) Profondeur submergée (mètres) Pression (kPa) Nombre de poids
160 50 50 345 0
320 50 100 345 0
640 50 200 345 1
960 75 300 520 2
1280 100 400 690 3
1600 125 500 860 4
1920 150 600 1030 5
2250 175 700 1200 6
3250 200 1000 1380 9

Le DIS d'échantillonnage profond de 1,66 "ø x 2" (42 mm x 610 mm) a une capacité de 420 ml (14 oz).

Un échantillonnage à des profondeurs plus profondes peut être possible, contactez Solinst pour déterminer la pertinence de votre application.
