Démontage, Décontamination et Assemblé

Démontage

  1. Dévissez le bouchon du tamis d'échantillon et retirez le tamis d'échantillon du port de libération d'échantillon.
  2. Utilisez un tournevis standard pour dévisser la vanne de libération d'échantillon de la tige de piston et retirez-la du port de libération d'échantillon.
  3. Dévissez le port de libération de l'échantillon du plateau inférieur et dévissez le plateau inférieur du corps de l'échantillonneur.
  4. Dévissez le corps de l'échantillonneur de la chambre de pression.
  5. Dévissez le plateau supérieur du dispositif de retenue supérieur. Ou, si des poids ont été utilisés, dévissez le plateau supérieur du poids et dévissez le(s) poids(s) du dispositif de retenue supérieur.
  6. Dévissez le dispositif de retenue supérieur de la chambre de pression.
  7. Utilisez la clé Allen pour desserrer les vis de la retenue de pression et faites glisser la retenue de pression hors de la tige de piston.
  8. En tenant fermement la tige du piston, poussez le piston hors de la chambre de pression.



Décontamination

Remarques:

  1. Suivez toujours vos directives et protocoles de normes locaux.
  2. Remplacez les joints toriques usés. N'utilisez jamais d'acétone sur le joints toriques.

Le DIS doit être décontaminé après chaque échantillonnage.

  1. Démontez l'échantillonneur.
  2. Lavez toutes les pièces de l'échantillonneur dans un savon sans phosphate.
  3. Rincez soigneusement toutes les pièces avec de l'eau déminéralisée et séchez.
  4. Remontez l'échantillonneur.



Assemblé

  1. Assurez-vous qu'il y a deux joints toriques V-009 sur la tige de piston et deux joints toriques V-121 sur la tête de piston.
  2. Faites glisser la tige de piston à travers la chambre de pression et avec une certaine force, tirez la tige de piston jusqu'à ce que vous sentiez les deux joints toriques sur le siège du piston à l'intérieur de la chambre.
  3. Assurez-vous qu'il y a un joint torique V-124 sur la chambre de pression.

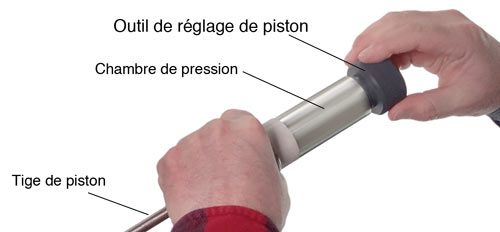

  4. Poussez l'outil de réglage du piston dans la chambre de pression et vissez l'outil dans la chambre de pression jusqu'à ce qu'il soit en place.
  5. Faites glisser le dispositif de retenue de pression fermement contre la chambre de pression, pour couvrir le joint torique V-009 au niveau du trou d'aération. Utilisez la clé Allen pour serrer le dispositif de retenue de pression en place.
  6. Retirez l'outil de réglage de piston.
  7. Insérez la tige de piston dans le corps de l'échantillonneur et vissez le corps de l'échantillonneur sur la chambre de pression.
  8. Assurez-vous qu'il y a un joint torique V-124 sur le dispositif de retenue supérieur et vissez-le dans la chambre de pression.
  9. outil de réglage de piston pour échantillonneur à intervalles discrets solinst 425 d profond

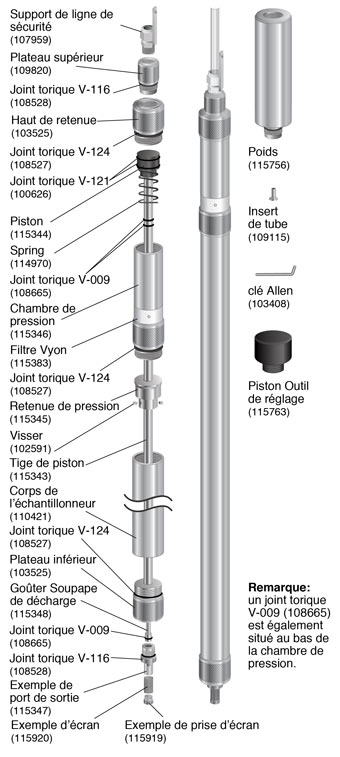

    schéma de l'échantillonneur à intervalles discrets solinst 425 d deep

    Échantillonneur à intervalle discret à échantillonnage profond 425-D (115342)



  10. Assurez-vous qu'il y a un joint torique V-116 sur le plateau supérieur et vissez-le dans le dispositif de retenue supérieur (voir la page 1 si vous utilisez des poids).
  11. Assurez-vous qu'il y a un joint torique V-124 sur le plateau inférieur et vissez-le dans le corps de l'échantillonneur.
  12. Assurez-vous qu'il y a un joint torique V-116 sur le port de libération d'échantillon et vissez-le dans le plateau inférieur.
  13. Assurez-vous qu'il y a un joint torique V-009 sur la vanne de libération d'échantillon et insérez-le dans le port de libération d'échantillon et vissez-le dans la tige de piston. Utilisez un tournevis standard pour le serrer jusqu'à ce qu'il soit bien ajusté.
  14. Placez le tamis d'échantillon sur le port de libération d'échantillon et vissez le bouchon du tamis d'échantillon dans le port de libération d'échantillon.
