Le LevelSender 5 est un appareil simple et peu coûteux conçu pour envoyer sans fil les données des enregistreurs de données Solinst sur le terrain, via la communication cellulaire 4G LTE, à un PC domestique, un serveur FTP, et/ou plusieurs courriels et un numéro de téléphone cellulaire SMS.
Remarque :
LevelSender Telemetry peut également être configuré à l'aide de Solinst Cloud. Voir le Guide de l'utilisateur de Solinst Cloud.
2.1 Stations LevelSender distantes
Les stations à distance LevelSender 5 sont conçues pour être placées dans un puits de 2" de diamètre (4" avec adaptateur), mais peuvent également être utilisées dans d'autres applications. Chaque LevelSender est livré avec un assemblage de couvercle de puits de 2" et un support de suspension (voir la section 6 pour les instructions d'installation). Les stations LevelSender sont construites en Delrin® robuste, et ont un indice IP de 67 (étanche à la poussière et pouvant résister à une immersion jusqu'à 1 mètre de profondeur pendant 30 minutes).
Chaque station comprend un modem intégré, une antenne et une LED qui clignote en cas de fonctionnement. Il y a une connexion USB pour programmer le LevelSender à l'aide du logiciel LevelSender PC, un compartiment pour trois piles au lithium remplaçables de 1,5 V AA et un emplacement pour carte SIM (lorsqu'elles sont commandées, les cartes SIM Solinst sont préinstallées, activées et prêtes à l'emploi - contactez Solinst pour les options de plan). Un baromètre interne permet de rapporter des données de niveau d'eau à compensation barométrique. Chaque station LevelSender 5 peut connecter jusqu'à deux enregistreurs de données (en utilisant un répartiteur).
Remarque :
Le câble USB pour la programmation du LevelSender, ainsi que les câbles de lecture et les câbles de lecture directe pour se connecter aux enregistreurs de données sont disponibles séparément.

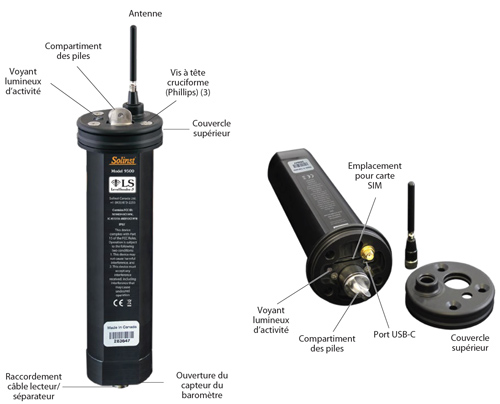

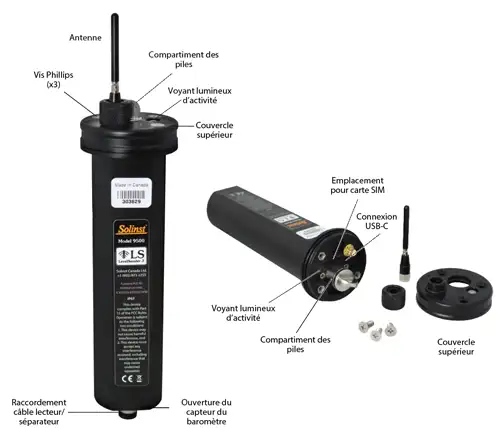

Figure 2-1 Station LevelSender 5
| Caractéristiques techniques du LevelSender | |
|---|---|
| Matériaux : | Delrin noir, acier inoxydable 316 |
| Classe de protection IP : | IP67 |
| Température de fonctionnement : | -20 à 60 °C |
| Gamme barométrique : | 30 kPa – 120 kPa |
| Précision du baromètre : | ±0,2 kPa (2 cm) |
| Capacité de mémoire : (entre les rapports) |
Jusqu'à 40 000 enregistrements LT ou 28 000 enregistrements LTC |
| Taille : | 64 x 238 mm (2,5 x 9,375 po) (avec antenne rabattue) |
| Poids : | 478 grammes (16,9 oz) |
| Piles : | 3 piles au lithium AA 1,5 V remplaçables (également possible d'utiliser des piles alcalines) |
| Antenne : | Monopole 2dBi avec connecteur SMA mâle |
| Antenne en option : | LTE Omni Wall/Pole Mount 790-960MHz, 1710-2690MHz and 3400-3800MHz with 10ft cable (IP68 seal kit available) |
| Modem : | dispositif 4G LTE UE de catégorie M1 (700/800/850/900/1700/1800/1900/2100 MHz) |
Tableau 2-1 : Caractéristiques techniques du LevelSender
2.1.1 Identification des témoins lumineux
Le LevelSender 5 est éveillé et exécute une tâche.
La LED de démarrage passe par le rouge, le vert et le bleu, puis le vert fixe, et enfin s'éteint. En cas d'erreur, le voyant clignote trois fois en rouge.
2.1.2 Antenne du LevelSender
Le LevelSender est fourni avec une antenne monopole 2dBi avec connecteur mâle SMA. Fixation de l'antenne:

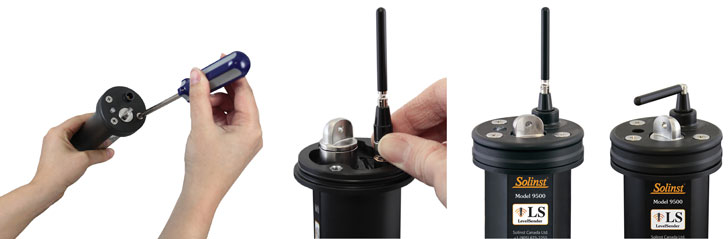

- Utilisez un tournevis cruciforme pour dévisser les trois vis sur la partie supérieure du LevelSender.
- Retirez le capuchon supérieur du LevelSender.
- Alignez le connecteur et vissez-le sur le connecteur dans la partie supérieure du LevelSender.
Remarque :
Une fois le capuchon supérieur retiré, reportez-vous à la Section 2.2.1 pour installer la carte SIM.
L'antenne se plie pour s'adapter à l'installation du capuchon de puits. L'antenne du LevelSender utilise une connexion SMA, vous pouvez donc vous procurer d'autres antennes ou une rallonge de câble d'antenne avec un connecteur mâle SMA, si nécessaire.
Remarque :
SVoir la section 6.4.1 pour des informations sur une antenne externe optionnelle.
Remarque :
Si vous devez retirer le capuchon supérieur alors que l'antenne est déjà installée, vous devrez desserrer l'écrou et le retirer, ainsi que l'antenne, du capuchon supérieur.
Figure 2-2 : Antenne LevelSender 5
