11.0 Utilitaire de mise à jour du firmware

REMARQUE :

Pour vérifier si des mises à jour du firmware sont disponibles à l'aide du logiciel Levelogger, récupérez les paramètres de configuration à partir d'un enregistreur de données connecté (voir Section 4). Si une mise à jour est disponible, « Firmware Update Available" » (Nouvelle version du firmware disponible) apparaît en haut à droite de la fenêtre. Lorsque vous cliquez sur le message, une page Web s'ouvre pour vous permettre de télécharger la mise à jour du firmware. Vous pouvez également utiliser le menu Help (Aide) du logiciel.

Avec l'enregistreur connecté à la Wellhead par le câble ventilé, utilisez le câble USB d'interface PC pour raccorder la tête de puits LevelVent Wellhead à l'ordinateur, ou utilisez le câble de connexion USB pour raccorder la tête de puits LevelVent Wellhead à l'ordinateur.

La tête de puits SPX AquaVent Wellhead a également besoin d'une alimentation électrique branchée au câble de connexion SDI-12/MODBUS, afin d'effectuer la mise à jour de la version du firmware. Reportez-vous aux manuels d'utilisation séparés pour obtenir des instructions pour le raccordement électrique.

« Firmware Upgrade Utility » (Utilitaire de mise à jour du firmware) permet de télécharger de nouveaux fichiers de firmware à un enregistreur LevelVent, à un enregistreur AquaVent ou à une tête de puits SP/SPX AquaVent Wellhead. « Firmware Upgrade Utility » (Utilitaire de mise à jour du firmware) peut être lancé à partir du menu « Utilities » (Utilitaires) dans la partie supérieure de la fenêtre du logiciel Levelogger. Le fichier compressé du firmware est disponible sur le site : www.solinst.com/downloads/

REMARQUE :

il est important que la communication entre le PC et l'enregistreur de données ne soit pas interrompue pendant le téléchargement d'un firmware. Veillez donc à fermer tous les autres programmes en cours d'exécution, y compris les écrans de veille, et à ne pas débrancher l'enregistreur de données avant que le téléchargement ne soit terminé.

Après avoir téléchargé le fichier du firmware, veillez à le décompresser, de manière à pouvoir accéder au fichier *.ssf. Des fichiers distincts du firmware sont disponibles : un pour l'enregistreur LevelVent, un autre pour l'enregistreur AquaVent et un dernier pour la tête de puits SP/SPX AquaVent Wellhead. Mettez à jour de chaque composant matériel séparément. Mettez à jour tête de puits AquaVent Wellhead avant de mettre à jour l'enregistreur AquaVent.

Pour télécharger le nouveau firmware à un enregistreur ou à une tête de puits AquaVent Wellhead, suivez les étapes suivantes :

  1. Ouvrez « Firmware Upgrade Utility » (Utilitaire de mise à jour du firmware) Solinst à partir du menu « Utilities » (Utilitaires) dans la partie principale de la fenêtre du logiciel Levelogger. Choisissez le port COM auquel l'enregistreur de données est raccordé et assurez-vous que le débit de transmission est configuré sur 9600.
  2. Cliquez sur le bouton « Open » (Ouvrir) , ce qui devrait ouvrir un dialogue demandant de sélectionner le fichier de firmware (*.ssf) à télécharger. Naviguez jusqu'au répertoire où le fichier du firmware a été sauvegardé sur votre PC, puis cliquez sur le fichier et cliquez sur « Open » (Ouvrir).
  3. Cochez la case « Firmware File Information » (Informations sur le fichier firmware) pour vous assurer que le fichier ouvert est correct.
  4. Cliquez sur le bouton « Upload Firmware » (Télécharger le firmware) , pour démarrer le processus de téléchargement du firmware.
  5. REMARQUE :

    Pendant la mise à jour de la version du capteur (firmware), la SPX Wellhead ignore ou fournit des réponses tardives à toute demande du réseau MODBUS ou SDI-12.

  6. Si une erreur de communication se produit et est rapportée dans la fenêtre « Datalogger Status » (État de l'enregistreur de données) ( voir Figure 11-1), soit avant le message « Verified Program Checksum » (Somme de contrôle du programme vérifiée), soit après le « Program Information Section » (Section d'information sur le programme), puis redémarrez le processus de mise à jour.
  7. Si, toutefois, une erreur de communication se produit entre les messages « Verified Program Checksum » (Somme de contrôle du programme vérifiée) et « Program Information Section » (Section d'information sur le programme), veuillez contacter Solinst. Vous aurez besoin de fournir les numéros de série et d'expliquer le positionnement exact du message d'erreur.
  8. REMARQUE :

    Si un processus de mise à jour de la SPX Wellhead échoue ou est interrompu, alors la récupération peut nécessiter de l'éteindre et de la remettre en route, ce qui se fait généralement en débranchant le câble de connexion USB et le câble de connexions du MODBUS/SDI12, puis en les rebranchant après 30 secondes.

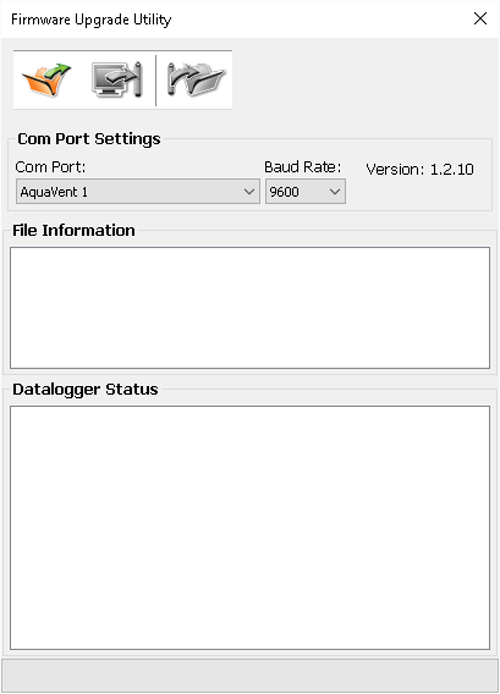

figure 11-1 : fenêtre l'utilitaire de mise à jour du microprogramme

Figure 11-1 : Fenêtre « Firmware Upgrade Utility » (Utilitaire de mise à jour du firmware)
