1.5.1.3 Connexion à l'enregistreur

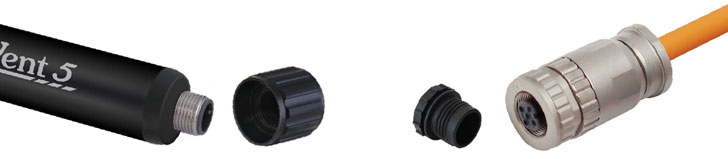

enlevez les bouchons d'entreposage des connecteurs de l' aquavent et du câble ventilé

Enlevez les bouchons d'entreposage des connecteurs de l' AquaVent et du câble ventilé.



Remarque :

Veillez à conserver tous les bouchons d'entreposage pour pouvoir les réutiliser ultérieurement.

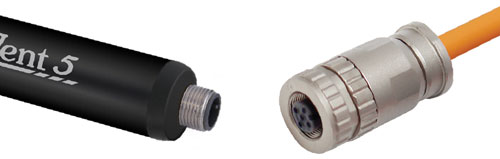

alignez l'ergot de positionnement de l'enregistreur avec la cavité de positionnement du connecteur du câble ventilé

Alignez l'ergot de positionnement de l'enregistreur avec la cavité de positionnement du connecteur du câble ventilé. Poussez doucement la tête de puits Wellhead et le câble ventilé ensemble et tournez-les légèrement jusqu'à ce que vous perceviez un petit déclic lorsque le raccordement correct se fait.

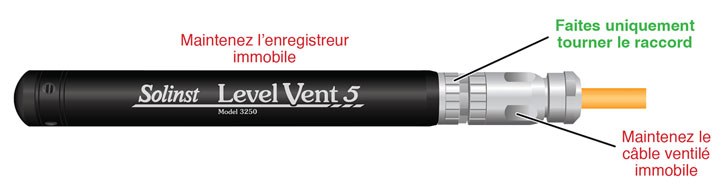

serrez le raccord en inox tout en maintenant le corps en inox du connecteur du câble

Serrez le raccord en acier inoxydable jusqu'à ce qu'il soit bien en place tout en maintenant le câble ventilé et l'enregistreur immobiles. Serrez le raccord en acier inoxydable jusqu'à ce qu'il soit bien en place. Veillez à ne pas tordre le câble ventilé ou l'enregistreur.



Figure 1-13 : Branchement d'un câble ventilé à l'enregistreur



Remarque :

Lorsque vous raccordez une tête de puits Wellhead ou un enregistreur, veillez à ne pas tordre le câble ventilé. Faites uniquement tourner le raccord en acier inoxydable.
