Installation

10) Installation du LevelSender 5

Le LevelSender 5 est conçu pour être installé de façon pratique à l'intérieur d'un tubage de puits de 5 cm (2 pouces), ou 10 cm (4 pouces) en utilisant un adaptateur. Chaque LevelSender 5 est fourni avec un ensemble de couvercle de puits de 5 cm (2 pouces) et un support de suspension.

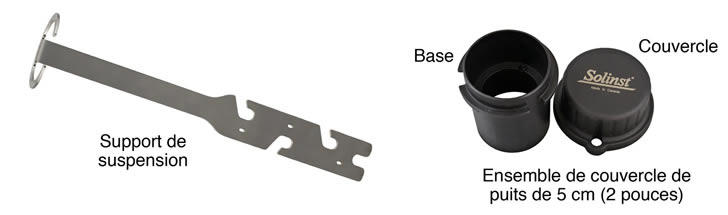

support de suspension solinst levelsender 5 support et bouchons de puits verrouillables de 2 pouces



Remarque :

si vous raccordez un LevelSender 5 à un Levelogger déjà installé sur le terrain avec un câble de lecture directe et un ensemble de couvercle de puits Solinst, retirez l'installation du puits.

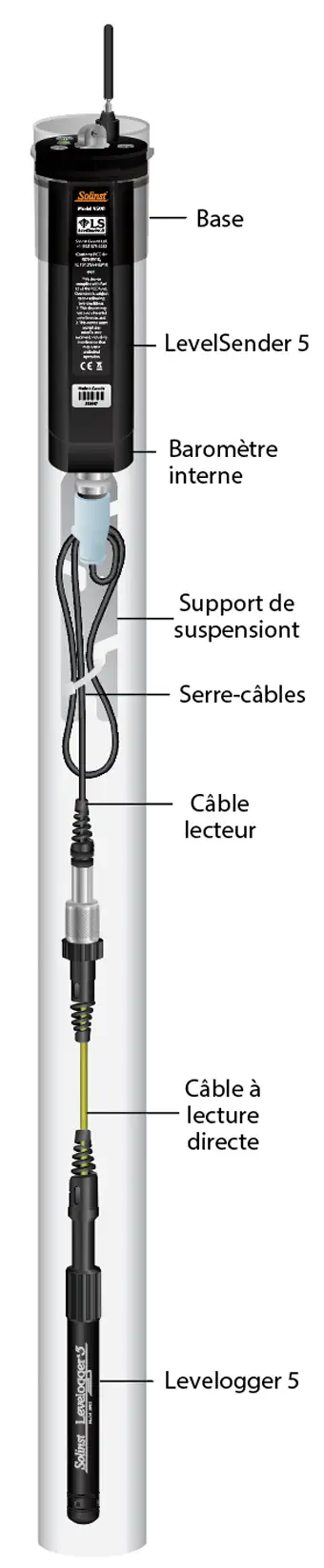

solinst levelsender 5 schéma d'installation du matériel

Voici quelques lignes directrices pour l'installation de un Levelogger dans un puits de 2 pouces.

  1. Installez la base du couvercle du puits sur le tubage de puits.
  2. Enroulez le câble lecteur autour du support de suspension en laissant environ 15 cm (6 pouces) de mou au-dessus de la partie supérieure du support. Utilisez des serre-câbles pour fixer le câble au support.

    Remarque :

    Laissez suffisamment de mou au-dessus du puits pour pouvoir soulever le LevelSender 5 de la base du couvercle du puits et effectuer des mesures périodiques de la distance à la surface de l'eau, sans perturber l'enregistreur de sa position au fond du puits.

  3. Raccordez le Levelogger au câble de lecture directe. Raccordez le câble de lecture directe au câble lecteur. Abaissez lentement le Levelogger dans le puits.

    Remarque :

    Voir le Guide d'utilisation du LevelSender 5 pour plus de détails si vous installez un Barologger dans le même puits, ou si vous installez un LevelVent.

  4. Abaissez l'ensemble jusqu'à ce que le support de suspension repose sur l'épaulement dans la base du couvercle du puits.
  5. Raccordez l'extrémité supérieure du câble lecteur au LevelSender 5.
  6. Poussez avec précaution le reste du câble lecteur dans le puits, tout en abaissant le LevelSender 5 en position. Le LevelSender 5 présente un côté plat qui lui permet de se glisser le long du support de suspension.
  7. Avec l'antenne recourbée, vous pouvez glisser la tête de puits sur la base du couvercle de puits.



Entretien

Comme avec tout projet de surveillance, vous devez sélectionner l'équipement approprié et définir un programme d'entretien basé sur l'environnement spécifique à votre application.

Principaux conseils pour l'entretien :

Remarque :

le pourcentage de charge restant les piles du LevelSender 5 est envoyé avec chaque rapport.

Fréquence d'échantillonnage Fréquence de production des rapports Autonomie des piles
Toutes les heures Tous les jours 429 jours
Toutes les heures Toutes les 6 heures 176 jours
Toutes les 15 minutes Toutes les heures 35 jours



Remarque :

les estimations sont basées sur trois piles1,5 V au lithium, avec deux enregistreurs connectés.
