1.5.1 Connexions du câble ventilé

Les extrémités du câble ventilé sont munies de raccords femelles tournants compatibles avec les enregistreurs LevelVent 5 ou AquaVent 5 et les têtes de puits Wellhead. Ainsi, les câbles ventilés sont interchangeables (c'està-dire que n'importe laquelle de ses extrémités peut être raccordée à une tête de puits ou un enregistreur).



Remarque :

À des fins de diagnostic, vous pouvez installer l'extrémité du câble ventilé portant le numéro de série au connecteur de surface de la Wellhead.



1.5.1.1 Connexion à la tête de puits LevelVent

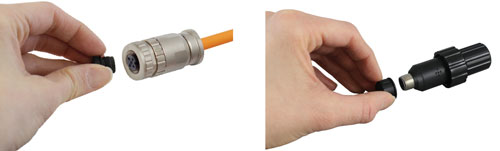

enlevez les bouchons d'entreposage des connecteurs de la tête de puits wellhead et du câble ventilé

Enlevez les bouchons d'entreposage des connecteurs de la tête de puits Wellhead et du câble ventilé.



Remarque :

Veiller à conserver tous les bouchons d'entreposage pour pouvoir les réutiliser ultérieurement.

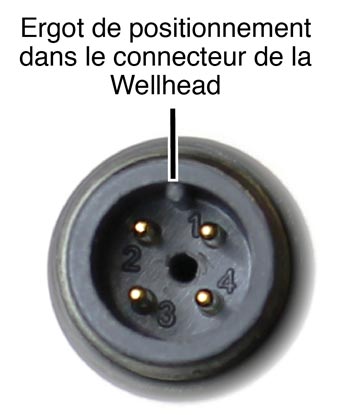

ergot de positionnementdans le connecteur de lawellhead

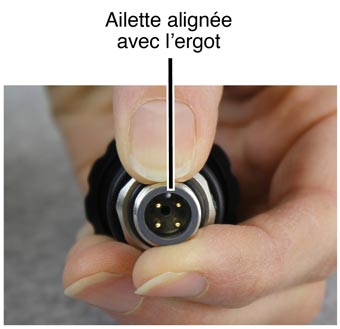

ailette alignéeavec l'ergot

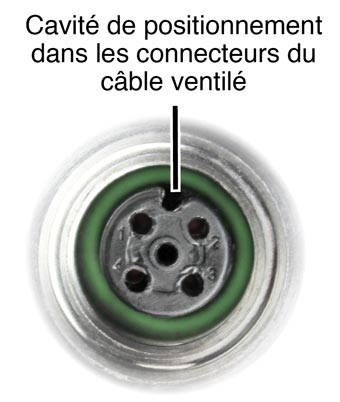

cavité de positionnementdans les connecteurs ducâble ventilé

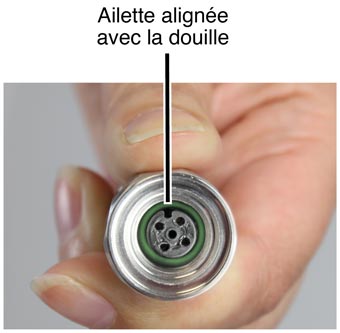

ailette alignéeavec la douille

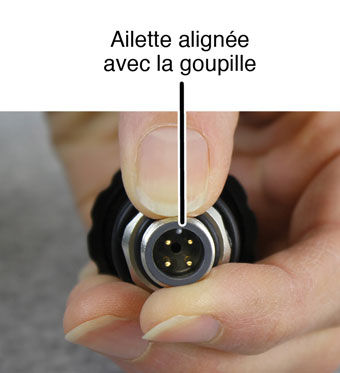

Alignez la goupille et la cavité d'alignement.

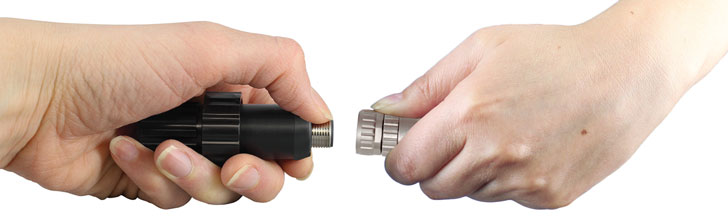

poussez avec précaution les connecteurs l'un vers l'autre

Poussez doucement la tête de puits Wellhead et le câble ventilé ensemble et tournez-les légèrement jusqu'à ce que vous perceviez un petit déclic lorsque le raccordement correct se fait.



serrez le raccord en inox tout en maintenant le corps en inox du connecteur du câble

Serrez le raccord en acier inoxydable jusqu'à ce qu'il soit bien en place tout en maintenant le câble ventilé et la tête de puits immobiles. Serrez le raccord jusqu'à ce qu'il soit bien en place. Veillez à ne pas tordre le câble ventilé ou la Wellhead.

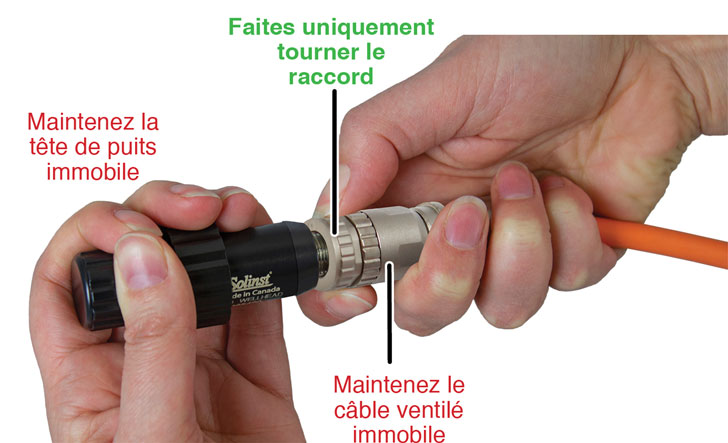

Figure 1-11 : Branchement d'un câble ventilé à la tête de puits LevelVent



Remarque :

Lorsque vous raccordez une tête de puits Wellhead ou un enregistreur LevelVent, veillez à ne pas tordre le câble ventilé. Faites uniquement tourner le raccord.
