Instruction de Sonde de température et de niveau d'eau

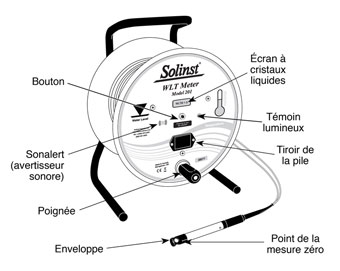

solinst sonde de température et de niveau d'eau illustration vue de face

Vue de face

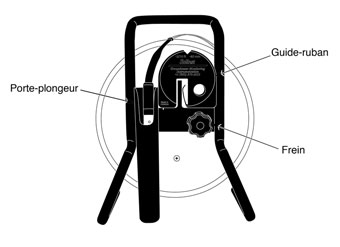

solinst sonde de température et de niveau d'eau illustration vue arrière

Vue arrière

obtenez un devis

Principes de fonctionnem

La sonde de température et de niveau d'eau (WLT) Solinst modèle 201 mesure le niveau et la température d'eaux. Les mesures de température sont affichées sur l'écran à cristaux liquides, tandis que le niveau d'eau est lu directement à partir du ruban à l'aide d'une sonde de niveau d'eau classique. Lorsque le plongeur est immergé dans un fluide conducteur, un circuit électrique se ferme et le niveau d'eau est indiqué par une tonalité et un voyant.



Vérification du matériel

Dès réception de votre sonde de température et de niveau d'eau (WLT) Solinst modèle 201, il est toujours recommandé d'effectuer les contrôles suivants avant d'amener l'appareil sur le terrain :

  1. Appuyez sur le bouton marche/arrêt pour activer la sonde. L'écran indique brièvement la version du firmware de la sonde (p. ex. « WLTM 1.0 »), puis la température de l'air ambiant (p. ex. « 21.12°C »). Si la pile est faible, un message d'avertissement « LOW BATT » (Pile faible) apparaît. Dans ce cas, vous devez remplacer la pile alcaline de 9 volts. Si le message « No Comm » (Pas de communication) s'affiche, vérifiez la connexion du plongeur au ruban. Contactez Solinst si le message persiste. Si l'écran n'affiche rien, installez une nouvelle pile de 9 volts.
  2. Veillez à ce que l'extrémité du plongeur et son enveloppe soient propres.
  3. Immergez le plongeur dans de l'eau du robinet. Cela ferme le circuit et active le voyant et l'avertisseur sonore.



Prise de mesures de température et de niveau d'eau

Remarques :

  1. Laissez le enveloppe de sonde installé. Il est uniquement retiré pour le nettoyage.
  2. Le point de la mesure zéro de la sonde de température et de niveau d'eau est situé près de l'extrémité du plongeur.
  3. Si l'écran affiche « LOW BATT » (Pile faible), la pile a encore un peu de vie restante, mais il est conseillé de la changer dès que possible.
  1. Allumez la sonde, puis abaissez le plongeur dans l'eau. Une tonalité et une lumière indiquent que l'eau a été atteinte et qu'il est possible de lire la profondeur sur le ruban et de l'enregistrer. Abaissez et relevez le plongeur lentement plusieurs fois pour vérifier la profondeur.
  2. Une fois la sonde dans l'eau, l'écran affiche la température de l'eau au point zéro. Abaissez le plongeur à la profondeur désirée. Notez la profondeur et les mesures de température associées, une fois cette mesure stabilisée.
  3. Remarque :

    Les mesures de température sont plus précises quand le plongeur est complètement immergé.

  4. Pour éteindre l'avertisseur sonore tout en continuant à établir un profil de température, appuyez deux fois rapidement sur le bouton. « WL-off » s'affiche au-dessus de la mesure de température sur l'écran à cristaux liquides. Pour réactiver l'avertisseur sonore, appuyez deux fois rapidement sur le bouton.
  5. Afin d'économiser les piles, l'écran est muni d'une fonction d'arrêt automatique après 8 minutes d'utilisation. Si l'écran est éteint, alors que vous souhaitez prendre une mesure, appuyez sur le bouton pour afficher la mesure de température.
  6. Répétez l'opération à chaque profondeur désirée.
  7. Après chaque utilisation, retirez l'enveloppe du plongeur, puis nettoyez les broches des capteurs avec un chiffon doux, puis rincez soigneusement avec de l'eau désionisée (voir la section « Nettoyage » pour plus de détails).
  8. Pour éteindre la sonde de température et de niveau d'eau, appuyez sur le bouton et maintenez-le enfoncé pendant environ deux secondes.



Consignes d'utilisation du guide-ruban

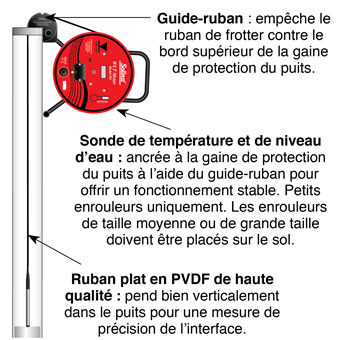

    solinst sonde de température et de niveau d'eau illustration montrant le guide de bande

  1. Placez le guide-ruban au-dessus du puits, en insérant la partie de petite taille.
  2. Insérez le cylindre de la sonde de température et de niveau d'eau dans le trou sur le guide-ruban, puis laissez la sonde de température et de niveau d'eau reposer sur la paroi de la gaine de protection du puits (petits enrouleurs uniquement, voir le diagramme).
  3. Prenez toutes les mesures au niveau de l'encoche « en V » sur le guideruban, puis ajustez les lectures en appliquant le décalage estampillé sur le guide-ruban (c'est-à-dire soustraire 6 cm ou 2/10 pied).
  4. Pour finir, rangez le guide-ruban en l'attachant sur le support de fixation à l'arrière de la sonde de température et de niveau d'eau.
