10.1.1.3 Ensemble de couvercle de puits pour modèle 3001

L'ensemble de couvercle de puits pour modèle 3001 est conçu pour s'adapter sur les puits de 5 cm (2 pouces) et offre diverses options d'installation pour les Leveloggers, y compris avec un câble métallique, une corde en Kevlar ou un câble à lecture directe.

La base du couvercle du puits s'adapte sur le tubage du puits avec un ajustement bien serré. Le couvercle est fixé sur la base avec un verrouillage par rotation. Pour plus de sécurité, il est possible d'utiliser un cadenas dont l'anneau a 9,5 mm (3/8 po) de diamètre. Le couvercle est ventilé pour égaliser la pression barométrique dans le puits. Les utilisateurs peuvent décider de protéger le couvercle en PVC du puits de façon permanente au tubage du puits, en utilisant les trois points de vissage sur l'épaulement intérieur de la base du couvercle du puits.

Remarque :

L'insert est doté d'ouvertures permettent d'utiliser deux câbles à lecture directe dans le même puits, plus un troisième trou, de 18 mm (0,7 po) de diamètre intérieur, pour utiliser une sonde de mesure du niveau d'eau pour les mesures manuelles sur le terrain.

Dans les installations suspendues avec un câble métallique ou une corde en Kevlar, utilisez simplement le crochet de suspension sur la partie inférieure de l'insert pour fixer le Levelogger au couvercle du puits (voir la section 10.1.1.1). Pour installer un câble à lecture directe Direct Read, abaissez l'enregistreur Levelogger muni du câble à lecture directe danse l'ouverture de l'insert (voir la section 10.1.1.2).

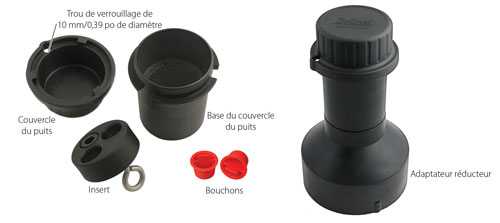

figure 10 15 ensemble de couvercle de puits pour modèle 3001

Figure 10-15 : Ensemble de couvercle de puits pour modèle 3001 (n° réf. 110099).
Un adaptateur pour puits de 10 cm (4 pouces) est également disponible. (n° 110235)



Un support de suspension est utilisable avec l'ensemble de couvercle de puits. Une fois installé, le support de suspension offre un moyen pour supporter et organiser les câbles et les cordons en bas du puits, ou pour enrouler la longueur de câble à lecture directe inutilisé si le câble est trop long. Il est inséré par le haut de la base du couvercle du puits et est suspendu à l'épaulement.

Remarque :

Il existe trois trous dans la partie supérieure du support de suspension qui peuvent être utilisés pour le fixer dans la base du couvercle du puits avec des vis.

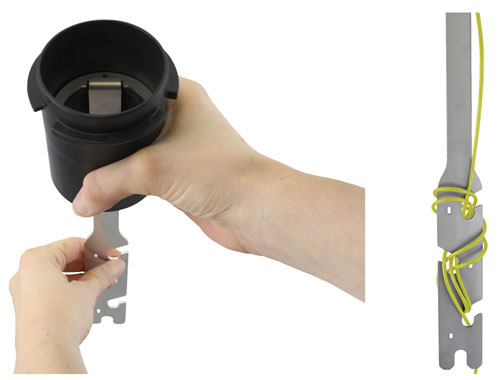

figure 10 16 support de suspension n° réf. 112764

Figure 10-16 : Support de suspension (n° réf. 112764)
