1.2 Paramètres de mesure

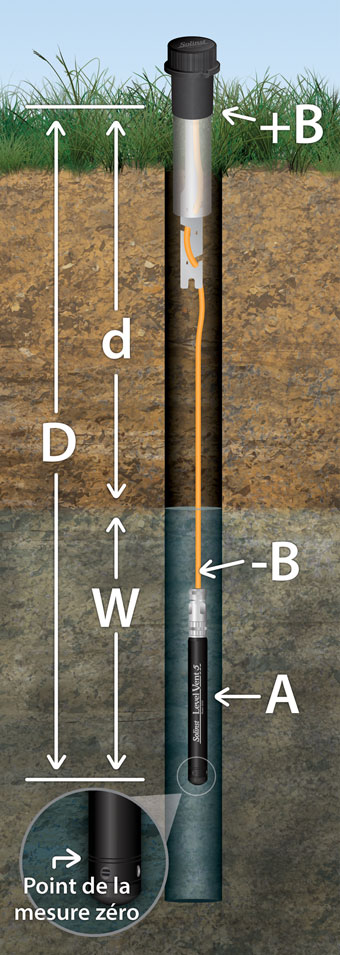

figure 1-2 : références fondamentales pour les mesures avec un enregistreur de données ventilé   références fondamentales pour les mesures avec un enregistreur de données ventilé

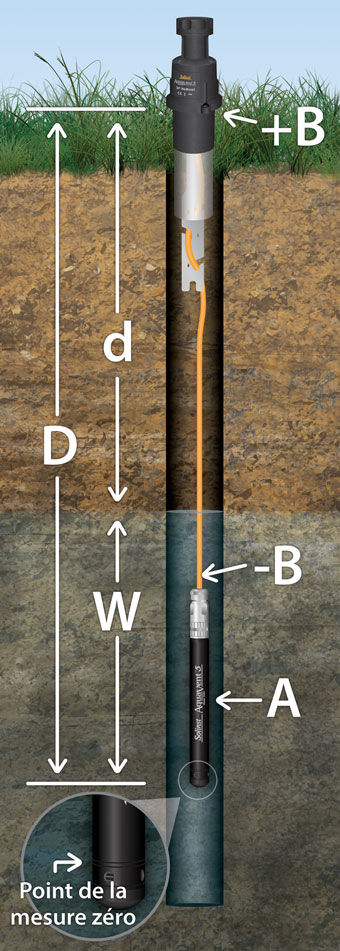

Figure 1-3 : Références fondamentales pour les mesures avec un enregistreur de données ventilé

1.2.1 Niveau

Les transducteurs LevelVent et AquaVent détectent à la fois la pression de l'eau (W) et la pression atmosphérique (+B). Toutefois, un tube de ventilation à la surface permet d'éliminer les effets barométriques sur le capteur de pression (-B). Ainsi, un LevelVent et AquaVent fournissent des relevés de la pression réelle de l'eau juste au-dessus du point zéro du capteur de pression (A). L'équation montre la manière dont les capteurs de pression fonctionnent :

A = (W + +B) + (-B)
Par conséquent, A=W (voir Figure 1-2).

A     =    relevés d'enregistreur LevelVent/AquaVent
W    =    hauteur de la colonne d'eau
+B   =    pression atmosphérique détectée par le capteur de pression
-B    =    pression atmosphérique appliquée par le câble ventilé

A     =    D (profondeur du point zéro de l'AquaVent) - d (mesure de la profondeur jusqu'au niveau de l'eau)
