Installation et gonflage

Emballeur de chevauchement : installation et gonflage

Les mini packers pneumatiques modèle 800M sont gonflés à l'air via un tube de 1/8" (3,2 mm) de diamètre extérieur s'étendant du packer à la surface. Une pompe à main avec une jauge peut être utilisée pour gonfler le packer. Veuillez lire ces instructions entièrement avant de continuer.



Emballeur de chevauchement : assemblage et connexion de tubes

  1. Pour assembler le système Straddle Packer, connectez les packers inférieur et supérieur avec une longueur appropriée de tuyau perforé (enjambeur) 1/2" NPT.
  2. Fixez une longueur de ligne de gonflage de 1/8" (3,2 mm) entre le haut du packer inférieur et le bas du packer supérieur. Poussez simplement le tube dans les raccords à pousser (pour libérer le tube, appuyez sur les deux côtés du raccord et retirer le tube).
  3. Remarque:

    Le packer inférieur du système Straddle Packer n'a que un raccord de ligne de gonflage.

  4. Coupez une longueur appropriée de tube de 1/8" (3,2 mm) de diamètre extérieur pour s'étendre du packer supérieur à la surface avec suffisamment de jeu pour permettre un gonflage facile.
  5. Poussez l'extrémité supérieure du tube de gonflage dans le raccord à pousser sur la valve de gonflage (pour libérer le tube, appuyez sur les deux côtés du raccord et retirez le tube).
  6. Poussez l'autre extrémité du tube de gonflage dans le raccord à pousser sur le dessus du packer (pour libérer le tube, appuyez sur les deux côtés du raccord et retirez le tube).
  7. Le système est maintenant terminé et doit être installé en connectant la colonne montante de longueur appropriée et en abaissant le système dans le puits
  8. Remarque:

    Si vous vous connectez à une pompe Solinst modèle 415 12 V, une pompe à vessie modèle 407 ou une pompe à double vanne modèle 408 en haut de la configuration de l'emballeur, vous n'aurez pas besoin d'une colonne montante, mais un câble de sécurité ou une ligne d'étiquette Solinst peut être attaché à la pompe ou boulon à œil Packer.

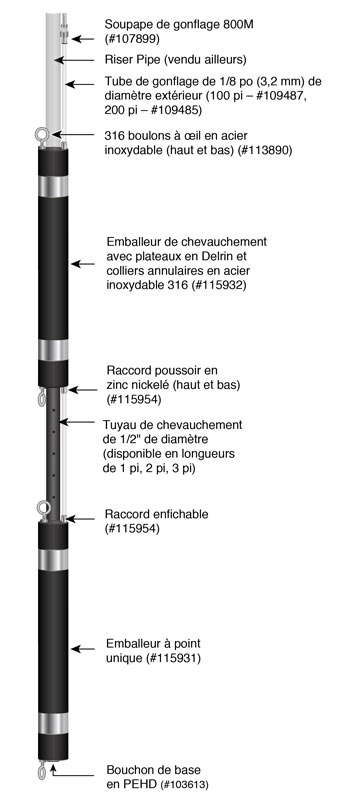

configuration standard de l'emballeur de chevauchement avec lignes de gonflage

Configuration standard de l'emballeur de chevauchement avec lignes de gonflage
(Tube et valve de gonflage non inclus avec le packer)
