1.4.1 Tête de puits Wellhead et câbles de connexion

Les têtes de puits AquaVent 5 s'adapte facilement sur un tubage de puits de 2" (50 mm) à l'aide de la base du capuchon de puits (un adaptateur de 4" est également disponible). La tête de puits SPX possède une connexion à 10 broches (protocole Solinst) pour les câbles communiquant avec le logiciel et les accessoires Solinst, et une deuxième connexion à 12 broches pour les câbles communiquant avec des enregistreurs de données tiers ou des systèmes de télémétrie utilisant les protocoles MODBUS ou SDI-12 (voir guides).

Remarque :

Les câbles de connexion pour tête de puits ont une longueur de 4,5 m (15 ft). Les câbles de connexion de la tête de puits à utiliser avec le logiciel et les accessoires Solinst sont identifiés par une bande orange au niveau de la connexion à 10 broches. La connexion à 10 broches (protocole Solinst) de la tête de puits est également identifiée par une bande orange.

Il existe deux options de câble pour la connexion à 10 broches (protocole Solinst) :

Remarque :

Il est également possible d'utiliser un câble d'interface USB de PC pour raccorder un câble de connexion App/ DataGrabber au port USB d'un PC.

Chaque tête de puits Wellhead est fournie avec 4 piles AA de 1,5 V au lithium remplaçables par l'utilisateur qui alimentent l'AquaVent (reportez-vous à la section 8.2.1 pour les instructions d'installation des piles et des estimations de l'autonomie des piles). Elles ont une durée de vie utile de 8 ans en se basant sur 1 lecture par minute.

Remarque :

Solinst recommande d'utiliser des piles AA de 1,5 V au lithium dans la tête de puits Wellhead.



Remarque :

La petite pile à l'intérieur de l'enregistreur AquaVent 5 sert uniquement à alimenter l'horloge interne de l'enregistreur AquaVent 5 lorsqu'il n'est pas raccordé à la tête de puits Wellhead, et pendant les mises à jour du microprogramme.



Les têtes de puits Wellhead renferment des produits desséchants et un filtre hydrophobe là où le câble ventilé se termine au niveau de la surface. Les produits desséchants et les filtres hydrophobes n'ont pas besoin d'être remplacés et ils sont conçus pour fournir une protection contre l'humidité pendant toute l'autonomie de l'instrument. Le filtre protège le câble contre l'humidité, tout en laissant l'air circuler dans le tuyau d'aération, ce qui se traduit par l'effet d'annulation de la pression barométrique sur l'enregistreur AquaVent 5.

Chaque Wellhead est fournie avec un ensemble de couvercle de puits de 5 cm (2 pouces), ainsi qu'un support de suspension pour soutenir le câble ventilé. Voir la section 8.2.2 pour les instructions d'installation.

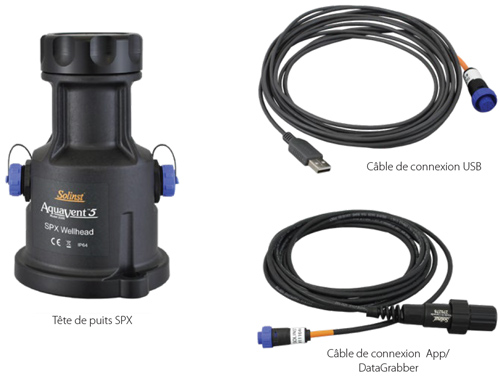

figure 1-9 sp wellhead et options de câble de connexion

Figure 1-9 : SP Wellhead et options de câble de connexion
