Mode d'emploi d'une sonde d'interface

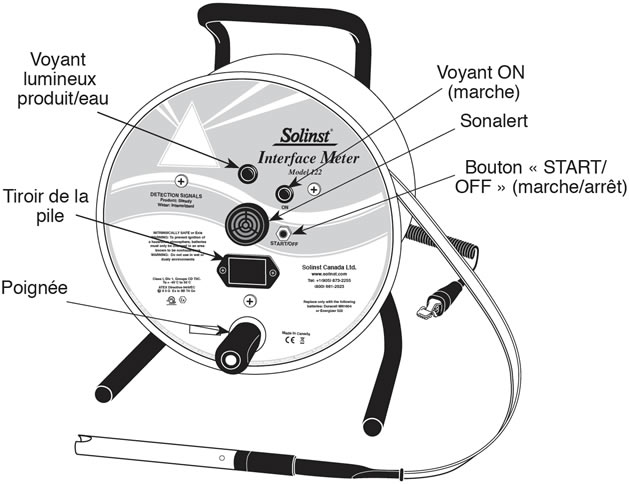

schéma d'un compteur d'interface d'eau huile solinst modèle 122

obtenez un devis



Principes de fonctionnement

La sonde d'interface Solinst modèle 122 utilise une sonde étroite de diamètre 16 mm (5/8 po) et un ruban plat en PVDF gradué au laser. Elle est certifiée pour l'utilisation dans des zones dangereuses de classe I, division 1, groupes C et D T3C selon les normes de l'Association canadienne de normalisation (CSA) et certifiée ATEX, conformément à la directive 94/9/CE, comme II 3 G Ex ic IIB T4 Gc. Elle possède un circuit infrarouge qui détecte la présence d'un liquide. Un circuit de conductivité fait la distinction entre un liquide conducteur (eau) et un liquide non conducteur (produit LNAL ou LNAD).



Vérification du matériel

Avant de commencer toute mesure, vérifiez l'état des composants électroniques et de la pile en appuyant sur le bouton « START/ OFF » (marche/arrêt). Cinq bips rapides retentissent tandis que le voyant vert clignote, indiquant que l'appareil est allumé et fonctionnel. Un voyant vert clignotant une fois par seconde indique que l'appareil est allumé et fonctionnel. Il s'éteint automatiquement après 5 minutes pour économiser la pile.



Utilisation du guide-ruban

  1. Le guide-ruban a été conçu pour améliorer la précision lors de la lecture des mesures d'interface, éviter que le ruban plat en PVDF gradué au laser ne puisse être coupé par le tubage du puits, et permettre au ruban et à la sonde de pendre bien verticalement sur la paroi du tubage du puits.
  2. Si les mesures d'interface sont prises dans un puits de 5 cm (2 pouces), il suffit d'insérer l'extrémité la plus fine du guideruban sur le bord du tubage du puits.
  3. Insérez le cylindre de la sonde d'interface dans le trou sur le guide-ruban (petits enrouleurs uniquement).
  4. Une fois la sonde d'interface insérée, laissez-la reposer sur la paroi du tubage du puits.

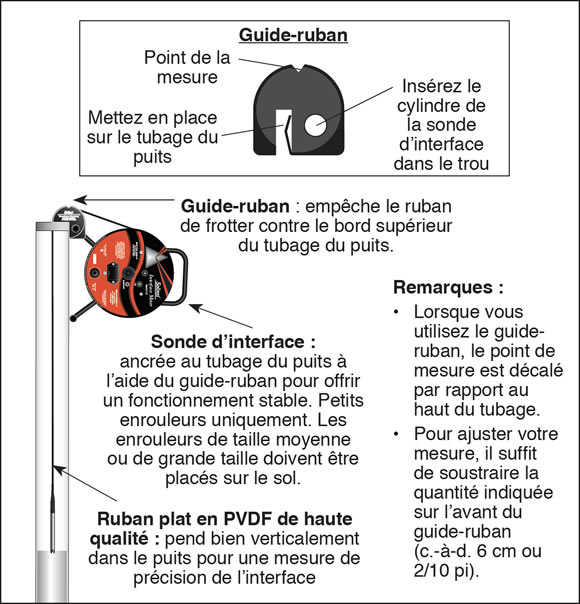

illustration de solinst interface meter montrant accroché sur le côté des puits
