Instructions d'utilisation de la pompe à vessie 1,66"

Principes de fonctionnement

Lorsque la pompe à vessie Solinst est placée dans un puits ou un trou de forage, l'eau monte à l'intérieur de la vessie et du tube d'échantillonnage jusqu'à un niveau statique. De l'azote ou de l'air comprimé est fourni à la pompe via le tube d'entraînement à l'aide d'une unité de contrôle. L'application d'une pression entraîne la compression de la vessie et ferme le clapet anti-retour inférieur, forçant l'eau de la vessie à pénétrer dans le tube d'échantillonnage.

Pendant un cycle de ventilation, la pression est relâchée du tube d'entraînement. La vessie revient à son état initial lorsque l'eau rentre dans la pompe, tandis que le clapet antiretour supérieur empêche l'eau déjà présente dans le tube d'échantillonnage de retomber dans la vessie. Le cycle de l'entraînement et de l'évent fournit un débit d'eau dont le débit peut être ajusté pour la purge ou l'échantillonnage.

Remarques:

  1. La profondeur maximale pour la pompe à vessie en acier inoxydable l'exploitation est à 500 pi (150 m) sous le niveau du sol.
  2. NE PAS dépasser une pression de fonctionnement de 250 psi.
  3. Le filtre externe 464 (#112832) est recommandé, si utiliser un compresseur pour faire fonctionner la pompe à vessie.



Fonctionnement de la pompe

Portable: La pompe sera fixée à un double tube de 1/4" de diamètre extérieur collé par saut, monté sur un enrouleur.

  1. Pour loger le tube d'échantillon 1/4", insérez l'adaptateur de compression 1/4" dans le raccord de ligne d'échantillon 3/8". L'écrou du raccord 3/8" peut devoir être desserré d'abord, puis resserré après le 1/4" l'adaptateur est inséré (voir au verso).
  2. Poussez les inserts de tubulure dans la tubulure et dans les raccords de compression d'entraînement et d'échantillon de la pompe à vessie. Il peut être nécessaire de desserrer les écrous du raccord à compression avant d'insérer le tube. Serrez l'écrou de 1 1/4 de tour au-delà du serrage à la main pour une bonne étanchéité (voir au verso).
  3. Abaissez la pompe à vessie assemblée dans le puits, à l'aide d'un cordon en Kevlar ou d'une ligne de sécurité en acier inoxydable connectée au boulon à œil de la pompe. La ligne d'étiquette Solinst modèle 103 peut être utilisée à cette fin.
  4. Connectez la conduite d'alimentation avec le filtre externe 464 en option de la source de gaz comprimé à l'unité de contrôle. La ligne d'entraînement se connecte de l'unité de contrôle à l'enrouleur (les lignes d'entraînement et d'alimentation sont fournies avec l'unité de contrôle 464).
  5. Fixez une courte longueur (3 pi ou 1 m) de ligne d'échantillonnage de 1/4" de diamètre extérieur au connecteur d'échantillonnage sur la bobine.

Dédié: Le tube est coupé à la longueur requise, pour être fixé à une tête de puits.

  1. Coupez le tube à la longueur désirée. Voir l'étape b) ci-dessus pour les instructions de connexion de la tubulure à la pompe.
  2. Fixez la ligne d'échantillonnage et la ligne d'entraînement au raccord poussoir approprié sur la face inférieure de la tête de puits (voir le schéma à droite pour l'utilisation des raccords poussoirs et des adaptateurs).
  3. Abaissez la pompe à vessie dans le puits à l'aide d'un cordon en Kevlar ou d'une ligne de sécurité en acier inoxydable. Attachez la ligne de sécurité au crochet de suspension sous la tête de puits. Poussez fermement la tête de puits sur le boîtier de la colonne montante.
  4. Connectez la conduite d'alimentation avec le filtre externe 464 en option de la source de gaz comprimé à l'unité de contrôle. La ligne d'entraînement se connecte de l'unité de contrôle à la tête de puits (les lignes d'entraînement et d'alimentation sont fournies avec l'unité de contrôle 464).
  5. Fixez une courte (3 pi ou 1 m) de ligne d'échantillon de 3/8" de diamètre extérieur au connecteur d'échantillon sur la tête de puits (voir le schéma à droite pour l'utilisation du raccord à poussoir).

Pour des instructions de pompage détaillées, veuillez consulter les instructions d'utilisation de l'unité de commande Solinst modèle 464.



Remarques:

Les raccords de tube sont basés sur l'utilisation d'une ligne d'entraînement de 1/4" et d'une ligne d'échantillonnage de 3/8". Un adaptateur 3/8" à 1/4" est également fourni, si un double tube 1/4" est préféré, ou lors de l'utilisation d'un enrouleur portable.

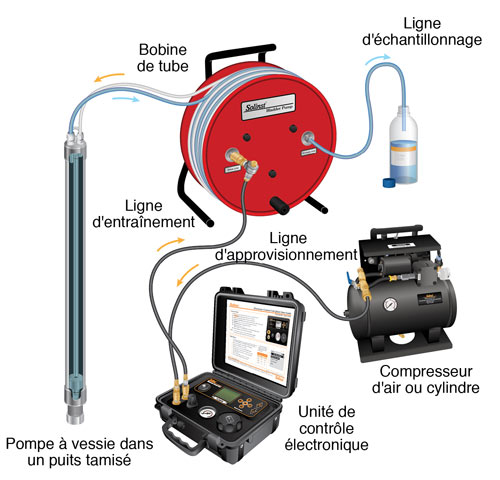

Configuration d'échantillonnage portable

configuration de l'équipement d'échantillonnage d'eau souterraine portable pour pompe à vessie solinst

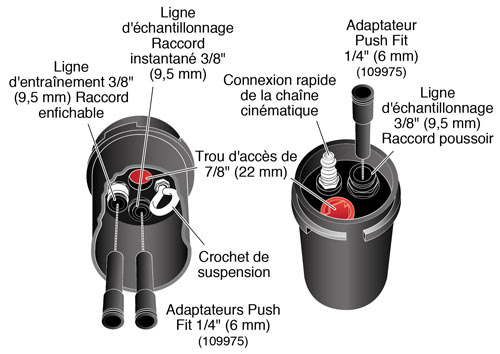

Configuration de tête de puits dédiée (110227)

solinst bladder pumps bladder groundwater samplers VOC sampling dedicated pumps dedicated sampling pumps bladder pump operating instructions 103181 image



illustration de l'adaptateur enfichable d'un quart de pouce pour pompe à vessie solinst

Les têtes de puits sont livrées avec trois adaptateurs à emboîtement de 1/4" afin que des tubes de 1/4" ou 3/8" puissent être utilisés, selon vos préférences.

Pour fixer le tube, il suffit de pousser dans le raccord à pousser. Pour libérer le tube, appuyez sur les deux côtés de l'anneau supérieur et retirez le tube.



Adaptateur de ligne d'entraînement en option (107117)

adaptateur de ligne d'entraînement en option pour pompe à vessie solinst



Lorsque la pompe à vessie est déployée sans tête de puits ou enrouleur de tube, utilisez un adaptateur de ligne d'entraînement pour permettre la connexion du raccord de connexion rapide de la ligne d'entraînement de l'unité de contrôle au tube de la pompe de la ligne d'entraînement.
