Principes de fonctionnement

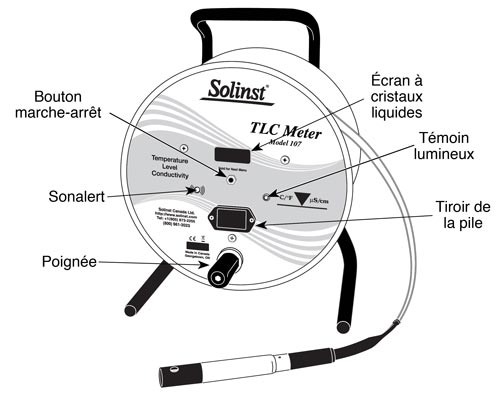

solinst 107 tlc metre vue de face

Vue de face

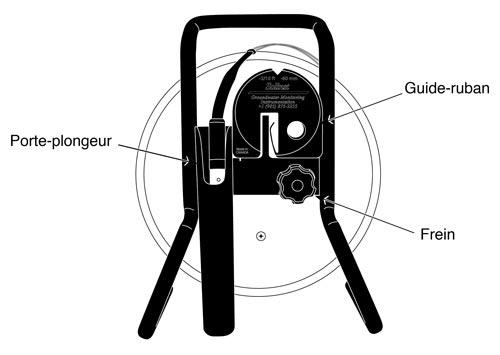

solinst 107 tlc metre vue de dos

Vue arrière



La sonde Solinst 107 TLC mesure la température, le niveau et la conductivité. Les mesures de température et de conductivité sont affichées sur l'écran à cristaux liquides, tandis que le niveau d'eau est lu directement à partir du ruban à l'aide d'une sonde de niveau d'eau classique. Lorsque le plongeur est immergé dans un fluide conducteur, un circuit électrique se ferme et le niveau d'eau est indiqué par une tonalité et un voyant qui demeurent activés pendant environ 1 seconde.

La plage des mesures de conductivité est de 0 à 80 000 μS/cm, avec une précision de 5 % ou de 100 μS (la plus grande de ces deux valeurs). Le « plongeur intelligent » affiche la conductivité normalisée à 25 °C, c.-à-d. la conductance spécifique (affiché comme « EC »). Le coefficient de température de la conductance est de 2,0 % par °C. La précision de température est de ±0,2 °C entre -15 et +50 °C.

Remarque :

Une conductivité de 500 μS/cm par exemple s'affiche sur l'écran comme « 0500μ ». Lorsque la conductivité atteint 10 000 μS/cm, l'écran affiche « 10.0M » (M = millisiemens). Par exemple, 13 470 μS/cm s'affiche comme « 13.5M ».



Vérification du matériel

Dès réception de votre sonde modèle Solinst 107 TLC, il est toujours recommandé d'effectuer les contrôles suivants avant d'amener l'appareil sur le terrain :

  1. Mettre l'appareil en marche. L'écran indique brièvement la version du firmware de l'enregistreur (p. ex. « TLC 3.00 »), puis « EC 0000μ » et la température de l'air ambiant (p. ex. « 21.1°C »). Si la pile est faible, un message d'avertissement « LOW BATT » (Pile faible) apparaît. Dans ce cas, vous devez remplacer la pile alcaline de 9 volts. Si le message « No Comm » (Pas de communication) s'affiche, vérifiez la connexion du plongeur au ruban. Contactez Solinst si le message persiste. Si l'écran n'affiche rien, installez une nouvelle pile de 9 volts.
  2. Veillez à ce que l'extrémité du plongeur et son enveloppe soient propres.
  3. Testez le capteur dans une solution étalon fraîche proche de la plage de valeurs de conductivité attendues sur le terrain. Attendez suffisamment de temps pour atteindre l'équilibre. Si les lectures ne produisent pas des valeurs acceptables, effectuez un étalonnage par l'utilisateur. (Voir Instructions d'étalonnage).
