Instrucciones de Instalación para el Waterloo Emitter™

Se necesitan componentes de instalación

El Waterloo Emitter™ se basa en el principio de difusión (Patente de los EE. UU.: 5.605.634), por lo tanto pueden retro difundirse gases subterráneos (por ejemplo, CO2, CH4, etc.) a través de la membrana de la tubería. Esto disminuye la presión parcial de gas de remediación (por ejemplo, oxígeno), lo que causa que el desempeño de las unidades decaiga con el correr del tiempo. Para mitigar este efecto, es necesario purgar periódicamente las unidades para eliminar estos gases subterráneos.

El purgado de las unidades es simple y puede lograrse de una de las siguientes maneras. La configuración de la línea de gas puede utilizar una válvula de encendido/apagado para permitir un purgado manual periódico. Esta válvula de cierre deberá abrirse una vez por semana para permitir que pase un flujo de gas durante 5 a 10 segundos para purgar las unidades de gases subterráneos acumulados.

De forma alternativa, la línea de venteo del sistema se puede configurar utilizando un válvula de aguja de caudal regulable. Esto permite que pase un pequeño flujo (1-2 ml/min.) de gas de remediación a través de las unidades para purgar el sistema pasivamente. Una purga constante de gas a 1-2 m/min no aumenta significativamente el uso de gas en general. Consulte la Figura 1 para ver las pautas de conexión del suministro de gas.



solinst waterloo emitter instrucciones de instalación instrucciones de instalación para el waterloo emitter procedimientos de instalación para el waterloo emitter principio de difusión difusión de oxígeno instalación de waterloo emitters procedimientos de instalación del dispositivo de bioremediación image

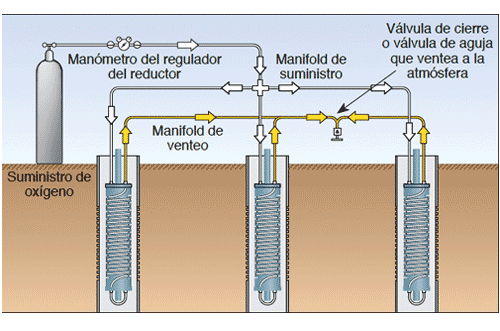

Figura 1
Instalación de pozos múltiples con un único suministro



1. Inspeccione visualmente las piezas en busca de daños. Cada contenedor incluye: 1 unidad Waterloo Emitter, 4 tuercas de acoples de presión de bronce de 1/4" (6,4 mm) con férulas, 1 bucle de tubería de LDPE corto y 4 abrazaderas plásticas de repuesto. Tenga en cuenta que los Emitter de 5,8" (147 mm) y todos los Emitter que utilizan tubería de LDPE no usan abrazaderas plásticas.

2. Seleccione un extremo del Waterloo Emitter para que sea el "extremo inferior" (es decir, el extremo que se encontrará en la parte más profunda del pozo de tratamiento).

3. Sujete un bucle de tubería de LDPE de 1/4" (6,4 mm) con los acoples de presión de bronce de 1/4" (6,4 mm) provistos al "extremo inferior" de la unidad. 3 (Consulte la Figura 2).

4a. Si se requiere tomar muestras dentro de pozos Emitter, sujete porciones de extensión de encamisado de PVC. Tenga en cuenta que los Emitter de 1,8" (45,7 mm) usan tuberías de NPT de 3/8", los Emitter de 3,8" (96,5 mm) usan tuberías de NPT de 1/2", y los de 5,8" (147 mm) usan tuberías de NPT de 1,25", como la extensión del encamisado.

4b. Si NO se requiere tomar muestras dentro de pozos Waterloo Emitter, sujete una línea de suspensión a través de un orificio pequeño en la tapa superior roscada. Haga un nudo en la cuerda para que no pase por el orificio. 4 (Consulte la Figura 3).

5. Sujete trozos adecuados de tubería de polietileno con un diámetro exterior de 1/4" (6,4 mm) para extender desde los acoples de 1/4" (6,4 mm) del extremo superior en el Emitter 5 (Consulte la Figura 3) hasta el suministro de gas y los manifolds de venteo.



solinst waterloo emitter instrucciones de instalación instrucciones de instalación para el waterloo emitter procedimientos de instalación para el waterloo emitter principio de difusión difusión de oxígeno instalación de waterloo emitters procedimientos de instalación del dispositivo de bioremediación image

Figura 2

solinst waterloo emitter installation instructions waterloo emitter installation instructions waterloo emitter installation procedures principle of diffusion oxygen diffusion installing waterloo emitters bioremediation device installation procedures image

Figura 3



6. Asegúrese de que la válvula de cierre o la válvula de aguja estén cerradas y asegúrese que todas las otras válvulas estén abiertas. Configure el regulador de presión a la presión de funcionamiento adecuada.

PRESIÓN MÁXIMA

Configure la válvula de seguridad a:
Tubería de LDPE: 100 psi, Tubería de silicona: 20 psi

SE PRODUCIRÁN DAÑOS A LA TUBERÍA
SI SE EXCEDEN LAS PRESIONES MÁXIMAS.



7. Antes de sumergir las unidades en los pozos de tratamiento, mientras el sistema está bajo presión, haga una prueba de fugas de todos los acoples (sumerja las unidades en un baño de agua o pruebe con jabón las conexiones). Ajuste los acoples según sea necesario para eliminar fugas antes de la instalación.

8. Baje la unidad hasta la profundidad deseada dentro del pozo de tratamiento con filtro y asegure la línea de suspensión o tubería de extensión en el cabezal del pozo.

9. SIN exceder las presiones máximas especificadas antes, ajuste el regulador de presión a la presión de funcionamiento deseada. Para sistemas que utilizan un purgado continuo de la línea de venteo, ajuste la válvula de aguja para permitir un flujo de 1 a 2 ml/min. Consulte la página siguiente para ver las estimaciones de consumo de oxígeno.

Ver las estimaciones de consumo de oxígeno
