2.0 Introducción general del LevelSender

El LevelSender 5 es un dispositivo simple y de bajo costo diseñado para enviar datos de forma inalámbrica desde los dataloggers de Solinst en el campo, a través de comunicación celular 4G LTE, a una PC "Home Station", múltiples correos electrónicos y / o un número de teléfono celular SMS.



2.1 Estaciones remotas LevelSender

Las estaciones remotas LevelSender 5 están diseñadas para ubicarse en un pozo de un diámetro de 2" (50 mm) (4" o 1 cm con un adaptador), pero también pueden usarse en otras aplicaciones. Cada LevelSender viene con un conjunto de tapa pozos de 2" y un soporte colgante de sujeción (consulte la sección 6 para ver las instrucciones de instalación). Las estaciones LevelSender se construyen de PVC y clasificación IP 67 (a prueba de polvo y puede soportar una inmersión de hasta 1 metro por un lapso de hasta 30 min).

Cada estación incluye un módem incorporado, una antena y un LED que parpadea durante el funcionamiento. Hay una conexión USB para programar el LevelSender usando el software para PC LevelSender, un compartimiento para tres baterías de litio reemplazables AA de 1.5V y una ranura para tarjeta SIM (cuando se solicitan, las tarjetas SIM Solinst están preinstaladas, activadas y listas para usar— comuníquese con Solinst para conocer las opciones del plan).

Nota:

El cable mini USB para programar el LevelSender, los cables de lectura, Cable Conector del Cabezal del AquaVent y los cables de lectura directa para conectar los Levelogger están disponibles por separado.

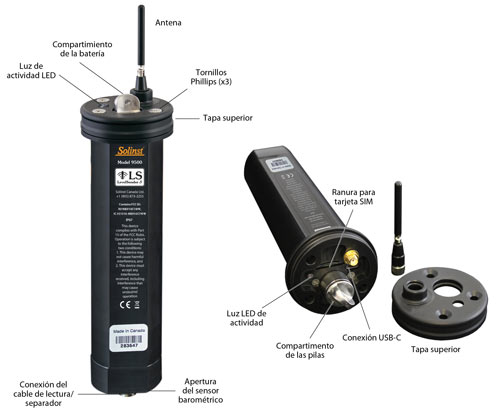

figura 2-1 estación levelsender

Figura 2-1 Estación LevelSender



Especificaciones del LevelSender
Materiales: Delrin negro, acero inoxidable 316
Clasificación de IP: IP 67
Temperatura de funcionamiento: de -20 ºC a 60 ºC
Rango de barómetro interno: 30 kPa – 120 kPa
Precisión del barómetro interno: ±0.2 kPa (2 cm)
Capacidad de la memoria:
(Entre informes)
Hasta 40.000 registros del LT, o 28.000 registros del LTC
Tamaño: 2.5" x 9.375" (57 mm x 238 mm) (con la antena doblada)
Peso: 16,9 onzas (479 gramos)
Pilas: 3 pilas AA de litio de 1,5V reemplazables (también se puede usar pilas alcalinas)
Antena: Monopolo SMA macho de 2dBi
Módem: dispositivo 4G LTE UE Categoría M1 (700/800/850/900/1700/1800/1900/2100 MHz)

Figura 2-1 Especificaciones del LevelSender



2.1.1 Identificación de la luz LED

El LevelSender se encuentra encendido y realizando una tarea.

El LED de inicio se ilumina en verde fijo y luego se apaga. Si hay un error, el LED parpadeará en rojo tres veces.



2.1.2 Antena del LevelSender

El LevelSender 5 viene con una antena monopolo SMA macho de 2dBi. Para conectar la antena:

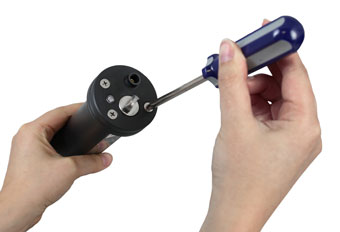

  1. Utilice un destornillador de estrella para remover los tres tornillos de la tapa del LevelSender
  2. Remueva la tapa del LevelSender.

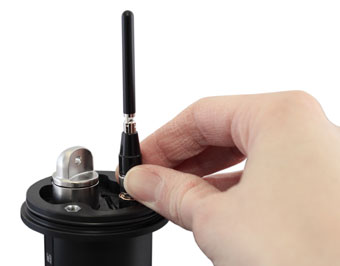

  3. Alinear el conector y atornillarlo a la conexión en la parte superior de la tapa del LevelSender.

Nota:

Con la tapa removida, ver sección 2.2.1 para instalar la SIM card.

La antena del LevelSender usa una conexión SMA, por ello, puede abastecer otras antenas que tengan un conector SMA macho, según se requiera.

Nota:

Si requiere remover la tapa y antena ya se encuentra instalada, primero es necesario aflojar la antena de la base y removerla conjuntamente con la tapa.

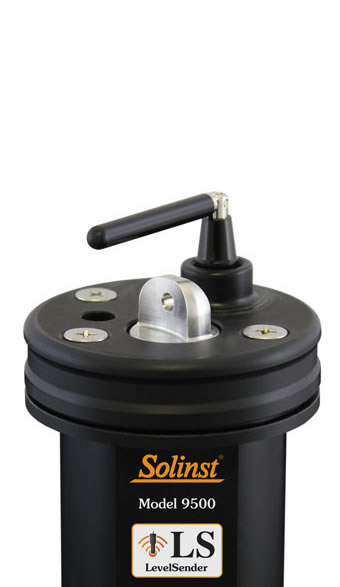

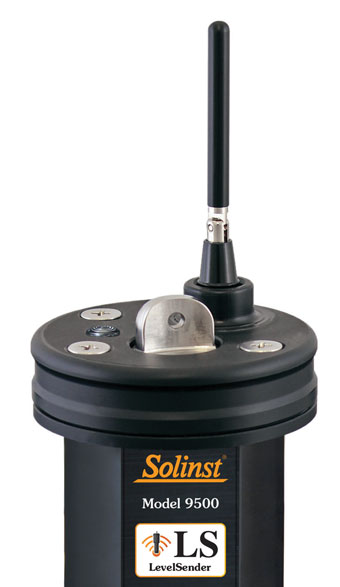

figura 2-2 antena del levelsender

figura 2-2 antena del levelsender

figura 2-2 antena del levelsender

figura 2-2 antena del levelsender

Figura 2-2 Antena del LevelSender 5
