1.5.1.2 Conexión al cabezal de pozo del AquaVent

Nota:

Consulte la sección 8.2.2 para ver cómo instalar la base del tapa pozos y el soporte colgante de sujeción para asegurar el cable cuando se esté instalando.

cómo conectar un cable venteado al cabezal de pozo

Retire las tapas de almacenamiento de los conectores del cabezal de pozo y del cable venteado



Nota:

Asegúrese de guardar todas las tapas de almacenamiento para usarlas en el futuro.



Nota:

Para propósitos de diagnóstico, es conveniente instalar el extremo del cable venteado con el número de serie hacia la conexión del cabezal de pozo en la superficie.

pin de alineación solinst levelvent en el conector del cabezal de pozo

pulgar alineado con la clavija

conector de alineación de solvent levelvent en los conectores de cables ventilados

alinee el zócalo de alineación en el conector del cable ventilado con el pin de alineación en el conector del cabezal de pozo

Alinee el enchufe de alineación del conector del cable venteado con la clavija de alineación del conector del cabezal de pozo.



apriete el acople de acero inoxidable mientras sostiene fijamente el cuerpo del cable conector de acero inoxidable.

Cuidadosamente, presione los conectores entre sí. Gire ligeramente el cable conector hasta que sienta un pequeño clic cuando se realice la conexión de alineación correctamente.



Nota:

No gire el cable venteado ni el cuerpo del cable conector de acero inoxidable cuando los conecte al cabezal de pozo o al logger AquaVent. Gire únicamente el acople de acero inoxidable.

apriete el acople de acero inoxidable hasta que se asiente

Apriete el acople de acero inoxidable mientras sujeta fijamente el cuerpo del cable conector de acero inoxidable. Apriete el acople de acero inoxidable hasta que se asiente. No gire el cable venteado ni el cabezal de pozo.

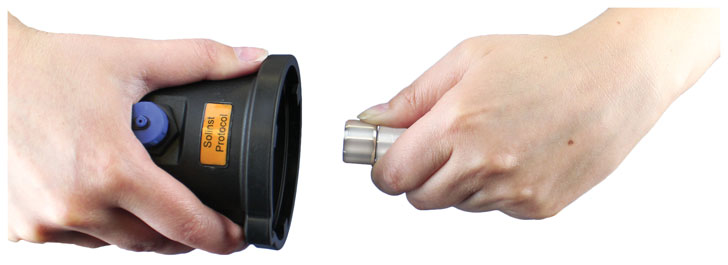

Figura 1-10 Cómo conectar un cable venteado al cabezal de pozo del AquaVent
