Tag Line

El Tag Line de Solinst tiene una pesa sujeta a un cable o cinta marcados con láser y está principalmente diseñada para su uso durante la instalación de pozos de monitoreo. El Tag Line también brinda un método simple para medir la profundidad del fondo de un pozo.

El Tag Line es perfecta para su uso al instalar los Sistemas de niveles múltiples modelo 403 CMT de Solinst, ya que se puede medir fácilmente la profundidad de la parte superior de la capa de arena o bentonita de relleno durante la inalización de un pozo. También es ideal como una línea de soporte marcada para usos múltiples.

El cable o cinta está montado en un carrete independiente y robusto con manija de transporte, soporte de pesa y freno.

solinst tag line tag line de solinst herramientas de instalación del pozo de monitoreo herramientas de finalización de pozo monitoreo de niveles múltiples tag lines marcadas con láser cable marcado con láser cinta plana marcada con láser image

El Tag Line tiene una pesa sujeta a una cinta plana de PVDF marcada
con láser o a un cable de acero inoxidable recubierto con polietileno.

Solicitud de Cotización



Cable marcado con láser

El Tag Line usa un cable de acero inoxidable duradero trenzado recubierto con polietileno de 1/16" (1,6 mm) con una resistencia a la rotura mínima de 270 lb (122 kg). Se comercializa en longitudes estándares de 100 a 1000 pies (de 30 a 300 m). Otras longitudes disponibles a solicitud.

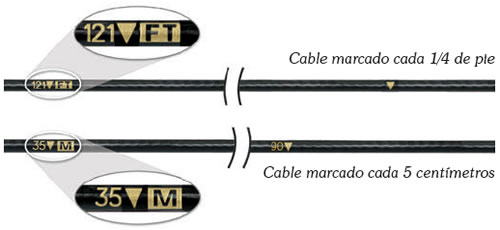

Las marcas están grabadas con láser de manera clara y precisa cada 1/4 de pie o cada 5 centímetros de cable. Las marcas de láser permiten que el cable se deslice fácilmente por la guía de la cinta.


cable marcado con láser



Cinta de PVDF marcada con láser

El Tag Line modelo 103 también está disponible con una cinta plana de PVDF de 3/8" (10 mm). La cinta tiene una resistencia a la rotura mayor a 220 lb (100 kg). Tiene un diseño de "hueso de perro" grueso que evita que se adhiera a superficies húmedas y permite que cuelgue derecha.

La cinta tiene marcas de láser cada 1/100 pies o cada milímetro. Las longitudes son de 100 a 1000 pies (de 30 a 300 m). Otras longitudes disponibles a solicitud.

LM2: pies y décimas de pulgada, con marcas cada 1/100 pies.
LM3: metros y centímetros, con marcas cada milímetro.



cinta de pvdf marcada con láser



Opciones de longitud estándar

Las Tag Lines Solinst 103 están disponibles en las siguientes longitudes estándar:

Carrete pequeño 30 m 100 ft
60 m 200 ft
100 m 300 ft
Carrete mediano 150 m 500 ft
250 m 750 ft
300 m 1000 ft



Aplicaciones en las cuales el tag line es útil

Pesas de acero inoxidable 316

La pesa de acero inoxidable estándar es de 1,5 lb (0,68 kg) y mide 3/4" x 1 pie (19 mm x 30 cm). También está la opción de una pesa angosta, de 1/2" x 1 pie (13 mm x 30 cm), que pesa 0,65 lb (0,30 kg). Las pesas tienen extremos cónicos para minimizar los enganches mientras se bajan y vuelven a la superficie, y pueden montarse y removerse del cable o cinta. Esto permite que el cable o la cinta marcados montados en carrete sirvan para otros usos.

pesas de acero inoxidable 316



guía de la cinta

Guía de la cinta

Se proporciona una guía de cinta con cada Tag Line. Se puede colocar sobre la parte superior del encamisado del pozo para un uso fácil y para protegerla de daños por bordes ásperos. También puede aumentar la precisión de las mediciones.



Otras Opciones

Maletines: Como una opción extra, se ofrecen maletines pequeños y medianos de nylon acolchados para transportar los niveles. Poseen correa, bolsillo frontal con cremallera, tapa con cremallera y en el fondo tienen una arandela para evitar que no se acumule la humedad.

Carretes de potencia: Los carretes eléctricos pueden ser muy útiles para permitir una operación más rápida o menos extenuante de longitudes más largas de cable o cinta.

Partes de Repuesto: Están disponibles para las pesa, cables, y otros repuestos.

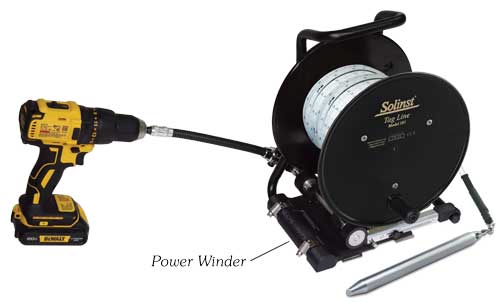

Power Winder

La Power Winder modelo 101 de Solinst permite la facilidad de uso cuando se implementan longitudes más largas de cinta o cable. Es liviano y fácil de colocar en el marco de su Tag Line (consulte la ficha técnica de la Power Winder modelo 101). Un taladro estándar proporciona energía, que hace girar los rodillos que están en contacto con el carrete. El taladro se usa a varias velocidades, hacia adelante y hacia atrás, para girar el carrete y desenrollar y rebobinar la cinta o el cable.

la power winder modelo 101 de solinst
