Instrucciones de Funcionamiento de la Bomba de Vejiga de 1,66

Principios de funcionamiento

Cuando se coloca la bomba de vejiga de Solinst en un pozo o una perforación, el agua se eleva dentro de la vejiga y el tubo de muestreo hasta el nivel estático. Se suministra nitrógeno o aire comprimido a la bomba a través de una tubería de impulsión que usa una unidad de control. Aplicar presión comprime la vejiga y cierra la parte inferior de la válvula de retención, forzando el agua desde la vejiga hacia la tubería de muestreo.

Durante un ciclo de venteo se libera la presión desde la tubería de impulsión. La vejiga vuelve a su estado inicial a medida que vuelve a ingresar agua en la bomba, mientras la válvula de control superior evita que el agua que ya se encuentra en la tubería de muestreo vuelva a caer dentro de la vejiga. El ciclo de impulsión y venteo proporciona el caudal de agua, cuya velocidad se puede ajustar para purgado o muestreo.



Notas:

  1. La profundidad máxima para el funcionamiento de una bomba de vejiga es 500 pies (150 m) por debajo del grado.
  2. NO exceda una presión de funcionamiento de 250 psi.
  3. Se recomienda el uso de secadores de aire, si utiliza compressor para operar la Bomba de Vejiga.



Funcionamiento de la bomba

Portátil: La bomba se conectará a una tubería doble con un diámetro exterior de 1/4" unida de manera intermitente, montada en un carrete.

  1. Para acomodar la manguera de muestreo de 1/4", desatornille el vástago de muestreo de 3/8". Utilice una llave Allen pequeña (2mm) introduciéndola en el pequeño agujero lateral del vástago para liberarlo. Atornille en su lugar el vástago de 1/4" (extra de repuesto). Apriete con la llave Allen (ver al reverso).
  2. Empuje las mangueras de impulsión y muestreo sobre los vástagos que se encuentran identificados con una "S" (muestreo) y una "D" (impulsión) grabadas en la bomba.
  3. Nota:

    si se requiere, utilice un punzón para abrir los extremos de las mangueras o caliente las mangueras para permitir colocarlas completamente sobre los vástagos.

  4. Baje el conjunto de la bomba de vejiga dentro del pozo, usando una línea de seguridad de acero inoxidable conectada al cáncamo en la bomba. Se puede usar la Tag Line Modelo 103 de Solinst para este fin.
  5. Conecte la línea de alimentación con el secador en línea de la fuente de gas comprimido a la unidad de control. La línea de impulsión se conecta desde la unidad de control hasta el carrete (la unidad de control Modelo 464 cuenta con líneas de impulsión y de alimentación).
  6. Conecte una línea de muestreo corta (3 pies o 1 m) con un diámetro exterior de 1/4" al conector de muestreo en el carrete.

Dedicada: La bomba se comercializa con un rollo(s) de tubería que se debe cortar a la longitud deseada, para conectar al cabezal del pozo.

  1. Corte la tubería al largo deseado. Consulte el paso b) anterior para ver las instruccione de conexión de la tubería a la bomba.
  2. Conecte la línea de muestreo y la línea de impulsión al acople a presión correcto en el lado inferior del cabezal del pozo (consulte el diagrama de la derecha para ver el uso de los acoples a presión y adaptadores).
  3. Baje la bomba de vejiga dentro del pozo, usando la línea de seguridad de acero inoxidable, si lo desea. Si resulta útil, sujete la línea de seguridad en el gancho de suspensión que se encuentra en la parte inferior del cabezal del pozo. Empuje hacia abajo firmemente el cabezal del pozo en la prolongación del encamisado.
  4. Conecte la línea de alimentación con el secador en línea de la fuente de gas comprimido a la unidad de control. La línea de impulsión se conecta desde la unidad de control hasta el cabezal del pozo (la unidad de control Modelo 464 cuenta con líneas de impulsión y de alimentación).
  5. Conecte una línea de muestreo corta (3 pies o 1 m) al conector de muestreo del cabezal del pozo (consulte el diagrama a la derecha para ver el uso de los acoples a presión).

Para obtener instrucciones de bombeo detalladas, consulte las Instrucciones de funcionamiento de la unidad de control Modelo 464 de Solinst.



Nota:

Los acoples de tubería se basan en el uso de una línea de impulsión de 1/4" y una línea de muestreo de 3/8". Se suministra una longitud adicional de manguera de 1/4" cuando se prefiere utilizar manguera doble de 1/4", o cuando de esta utilizando un carrete portátil para la manguera.

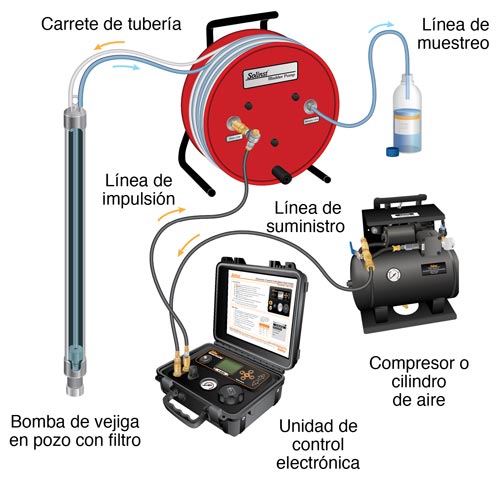

Configuración de muestreo portátil

solinst bombas de vejiga vejiga muestreadores de agua subterránea muestreo de COV bombas dedicadas bombas de muestreo dedicadas instrucciones de funcionamiento de la bomba de vejiga de solinst 103181 image

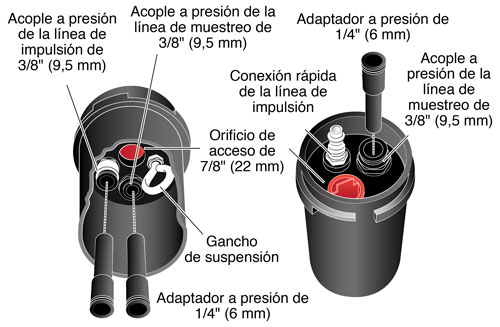

Configuración del cabezal de pozo dedicado (110227)

solinst bombas de vejiga vejiga muestreadores de agua subterránea muestreo de COV bombas dedicadas bombas de muestreo dedicadas instrucciones de funcionamiento de la bomba de vejiga de solinst 103181 image



ilustración de adaptador de ajuste de presión de un cuarto de pulgada de bomba de vejiga

Los cabezales de pozo están provistos con tres adaptadores a presión de 1/4" para posibilitar el uso de tuberías de 1/4" o 3/8", según se prefiera.

Para conectar la tubería simplemente empújela dentro del acople a presión. Para liberar la tubería empuje hacia abajo en ambos lados del anillo superior y tire de la tubería para extraerla.

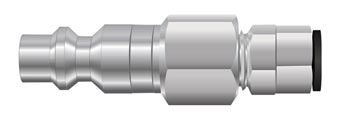

Adaptador de manguera de inyección (107117)

Conexión Rápida "M Style"de la linea de suministro de aire

bomba de vejiga solinst adaptador de línea de accionamiento opcional

Acople a presión de la línea de impulsión de1/4" (6,4 mm)

Cuando una Bomba de Vejiga se instala en un pozo sin Tapa Pozos o sin Carrete portátil con Manguera, debe utilizar un Adaptador para Manguera para lograr la conexión con el Adaptador de Conexión Rápida de la Unidad de Control a la linea de suministro de aire.
