Instrucciones del Power Winder

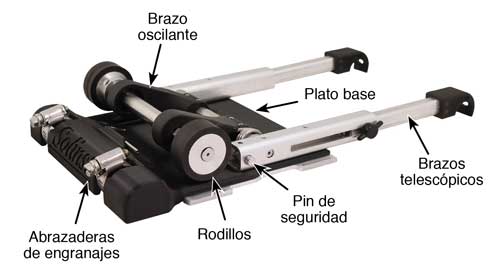

power winder solinst modelo 101 116159 mostrada mirando hacia la izquierda

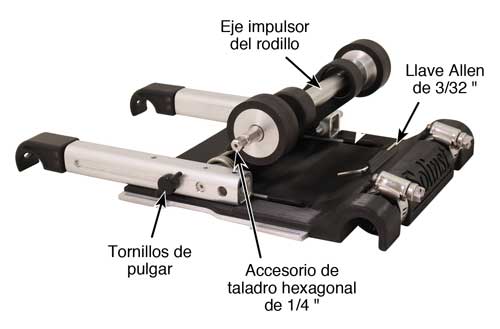

power winder solinst modelo 101 116159 mostrada mirando hacia la derecha

Power Winder Solinst Modelo 101 (# 116159)



Instrucciones de instalación

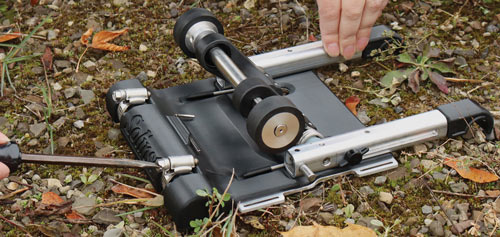

  1. Utilice un destornillador grande de cabeza plana o una llave / dado de 8 mm (5/16 ") para aflojar las dos abrazaderas de engranajes. (Cuando reciba el Power Winder por primera vez, las abrazaderas del engranaje se aflojarán).
  2. ajuste de la power winder antes de instalarla en un carrete

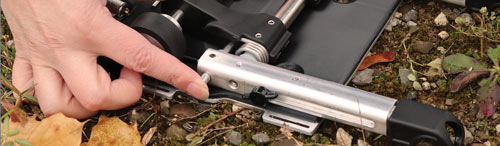

  3. Tenga en cuenta los posibles puntos de pellizco del movimiento del brazo oscilante. Utilice el "talón" de la mano para empujar firmemente hacia abajo el eje impulsor del rodillo hasta que llegue a la placa base. Empuje el pasador de bloqueo en el orificio del brazo oscilante. Esto mantendrá el brazo oscilante cargado por resorte en su lugar. Asegúrese de que el pasador esté completamente insertado. Esto mantendrá los rodillos apartados mientras se instalan en un carrete SC1000 (pequeño).
  4. Nota:

    Si se instala en un carrete Solinst SC2000 (mediano) o SC3000 (grande), es posible que no se requiera el paso 2, ya que hay suficiente espacio entre el marco y el cubo para colocar fácilmente la Power Winder.

    empuje el pasador de bloqueo en el orificio del brazo oscilante



  5. Coloque el carrete de costado con la placa frontal hacia arriba.

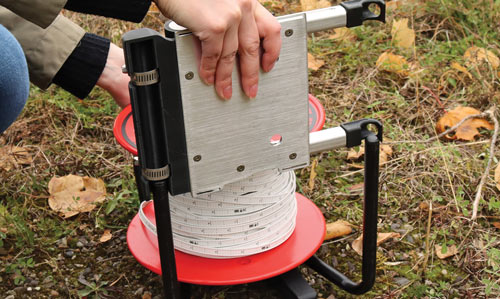

  6. Deslice la base de la Power Winder sobre la pata izquierda del marco del carrete, con los rodillos hacia el cubo. Asegúrese de que la base de la Power Winder esté completamente hacia atrás en la pata izquierda del carrete hasta que se detenga.
  7. enrollador power winder por las patas de un carrete medidor de nivel de agua de Solinst para colocarlo en la posición correcta y alinear los rodillos con las placas frontales delantera y trasera



  8. Con el carrete todavía de lado, apriete las abrazaderas del engranaje para asegurar la Power Winder al carrete. Esto asegura que la Power Winder esté apretada contra el extremo de la pata y que los rodillos estén alineados con el carrete.

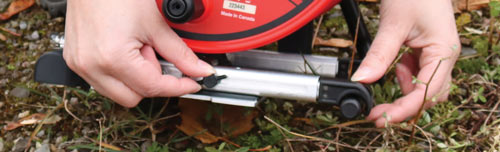

  9. Si aún no lo ha hecho, afloje los tornillos de mariposa negros de los brazos telescópicos de la Power Winder y ajústelos a la longitud adecuada para que quepan sobre las patas del armazón del carrete. Apriete los tornillos de mariposa para mantener los brazos en su lugar.
  10. ajuste y colocación de extensiones de patas en el power winder para adaptarse a las patas del medidor de nivel de agua solinst

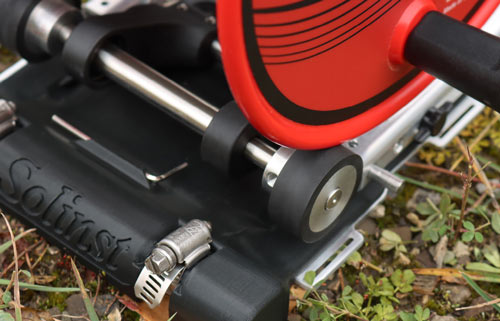

  11. Empuje hacia abajo el eje impulsor del rodillo para liberar el pasador de bloqueo. El brazo oscilante se levantará y los rodillos se engancharán contra los bordes de la placa frontal y la placa posterior del carrete.
  12. power winder solinst con espectáculo de rodillos que entra en contacto con la placa frontal del medidor de nivel de agua solinst



    Notas:

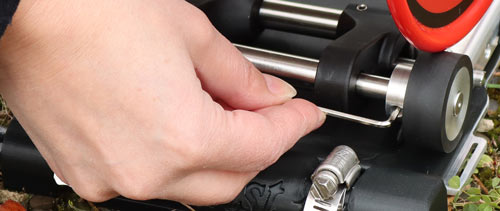

    La llave Allen de 3/32 "suministrada con la Power Winder se puede utilizar para aflojar los dos rodillos de modo que pueda ajustarlos para que quepan en cubos de carrete de diferentes anchos. Deslícelos en las posiciones correctas y luego apriételos en su lugar.

    Los extremos del eje impulsor del rodillo tienen forma de D para que un tornillo de ajuste se apriete en la parte plana de la "D" y el otro tornillo de ajuste se ajustará en la parte redonda del eje.

    Los rodillos también pueden girar 180º para adaptarse a otros tipos de carretes. Los rodillos también se pueden instalar mirando hacia adentro para adaptarse a carretes más estrechos (mantenga un espacio mínimo de 3/32 "para evitar el desgaste del rodillo contra el brazo oscilante).

    el técnico de campo hace ajustes para apretar la ubicación del rodillo de la power winder
