10.1 Instalación

solinst leveloggers instalación del levelogger mantenimiento del levelogger instalación y mantenimiento instalación y mantenimiento de leveloggers instalación instalaciones libres suspendidas instalaciones del datalogger instalaciones del datalogger de agua subterránea cable de lectura directa transductor del levelogger línea de medición del transductor image

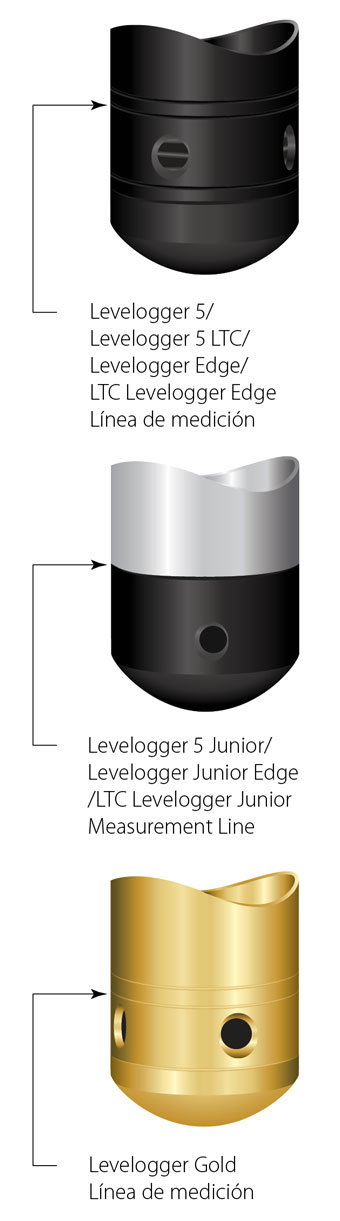

Figura 10-1

Hay muchas opciones para instalar el Levelogger, pero en esencia, estos métodos de instalación pueden clasificarse en dos amplias categorías: instalaciones libres suspendidas o fijas.

  1. En las instalaciones libres suspendidas, el Levelogger se cuelga mediante un cable de suspensión o un cable de lectura directa desde un tapa pozos o una ubicación de amarre fija en el cabezal del pozo.
  2. En instalaciones fijas, el Levelogger se fija en su sitio mediante un conector de presión, un mecanismo de sujeción, correas de metal simples, etc.

La mayoría de los Leveloggers se instalan en posición vertical. No obstante, también es aceptable instalarlos de forma inclinada u horizontal. El sensor de nivel en el Levelogger está indicado por la línea troquelada sobre el cuerpo del logger, justo encima de los orificios de acceso a la presión. El transductor de presión está orientado en un plano normal hacia el eje largo del cuerpo y detecta la presión dirigida a lo largo del plano del eje largo (Figura 10-1). El sensor detecta la presión total por encima de la línea del transductor de presión.

Tenga cuidado de no dejar caer el Levelogger sobre una superficie dura. Los Leveloggers siempre deben estar instalados con la tapa de instalación puesta (si no se usa un Cable de lectura directa), ya sea si está colgado a través de la tapa o no. Esto evita el desgaste innecesario de las pilas y protege los sensores ópticos.

Asegúrese de estimar correctamente los niveles de agua máximo y mínimo esperados durante el período de monitorización. Debe instalar su Levelogger de modo que permanezca sumergido en todo momento y asegurarse de que su profundidad máxima de inmersión durante el período de monitorización permanezca dentro del rango especificado.



Nota:

Cuando se realice la instalación en un pozo, mida la profundidad total para asegurarse de que el Levelogger no toque el fondo (evite sumergirlo en sedimento).



El transductor de presión puede dañarse si el datalogger está sobrepresurizado debido a una inmersión superior a la de su rango de nivel. El Levelogger 5, el Levelogger 5 Junior, el Levelogger 5 LTC, el Levelogger Edge, el Levelogger Junior Edge, y el LTC Levelogger Edge están garantizados para funcionar en presiones de hasta un 200% por encima de su rango total de nivel de escala (150% en los modelos de Levelogger Gold, Levelogger Junior y LTC Levelogger Junior). No obstante, no se puede garantizar la precisión más allá de su escala total.

Otras consideraciones importantes al instalar el Levelogger en lugares presurizados o intermitentemente presurizados como recipientes de presión, tuberías presurizadas, condiciones de pulso de flujo, estructuras con caídas o cerca de obras hidráulicas, son tener en cuenta el efecto potencial del golpe de ariete o martillo a vapor y el salto hidráulico. El golpe de ariete es ocasionado por una alteración abrupta de la dirección del caudal, lo que genera sobrecargas de presión. El martillo a vapor se produce cuando el vapor ingresa a una tubería fría parcialmente llena de agua. El efecto del golpe de ariete puede aumentar significativamente la presión hidráulica y posiblemente exponer el sensor de presión a presiones que superan su especificación máxima. El salto hidráulico es un fenómeno que se produce cuando el agua se "levanta" o crea una "rampa" debido a la velocidad u obstrucciones del caudal. El salto hidráulico causa turbulencia y crea condiciones de cabezal no representativas en la columna de agua. Se debe tener cuidado para evitar instalar el logger en puntos susceptibles al salto hidráulico.
