Reemplazo de Estructura, Freno y Soporte Para Sonda

Herramientas y materiales necesarios

  1. Pieza de repuesto necesaria
    • Conjunto de la estructura (n.º 103562, n.º 105292, o n.º 105293)  (viene con Dispositivo de Frenado instalado)
    • Conjunto del freno (n.º 103564)
    • Conjunto del soporte de la sonda (n.º 110384)
  2. Destornillador Phillips
  3. Pinzas del anillo de retención
  4. Llave Allen de 1/8" (3,2 mm)
  5. Llave o pinzas de 1/4" (6,4 mm)

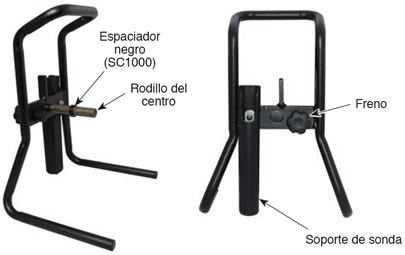

conjunto de la estructura

Conjunto de la estructura



Reemplazo de la estructura

  1. Use el destornillador Phillips o Robertson para destornillar los tres tornillos que sujetan la cubierta frontal al cubo.
  2. Para medidores con una conexión Molex, desconecte el conector que conecta la electrónica de la placa frontal a la cinta. Para multímetros con cables de cinta conectados a la placa de circuito, presione hacia abajo los accesorios de liberación a presión en la placa de circuito para quitar los cables de cinta. Recuerde qué cable se retira de cada terminal; esto es importante al volver a conectar.
  3. Asegure la cinta al cubo para que no se desenrosque cuando esté retirando el cubo.

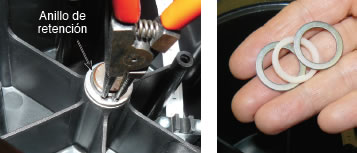

  4. Use las pinzas del anillo de retención para retirar el anillo de retención que sujeta el cubo a la barra del centro de la estructura. Retire las tres arandelas.
  5. Nota:

    Los medidores de interfaz modelo 122 tendrán una arandela adicional sobre la barra del centro que está conectada al cable de puesta a tierra. Retire también esta arandela.

instale las tres arandelas sobre la arandela de nailon de la barra central
entre las dos arandelas de acero inoxidable y vuelva a instalar el retenedor
anillo en la varilla central

  1. Saque el cubo y de la cubierta trasera desde la estructura.
  2. Coloque el soporte de la sonda en la estructura. (Consulte "Reemplazo del soporte de la estructura" a la derecha.)
  3. Asegúrese de que el espaciador Delrin negro esté instalado en la barra del centro de la estructura y que el freno esté ajustado para que la pastilla ses sitúe al mismo nivel que la parte trasera de la estructura. Deslice el cubo y la cubierta trasera hacia atrás en la nueva estructura.
  4. Reemplace las tres arandelas sobre la barra del centro (la arandela de nylon entre las dos arandelas de acero inoxidable) y vuelva a instalar el anillo de retención en la barra del centro.
  5. Para medidores con conexión Molex, conecte el conector de la placa frontal a la cinta. Para medidores con cables de cinta que se conectan a la placa de circuito, empuje hacia abajo los terminales blancos en la placa de circuito, inserte los cables y luego suelte los terminales. Asegúrese de que el medidor esté funcionando correctamente (consulte las instrucciones si es necesario).
  6. Reemplace la cubierta frontal en el cubo y vuelva a asegurar los tres tornillos.



Reemplazo del freno

conjunto de freno del medidor de nivel de agua solinst
  1. Siguiendo los pasos 1–5 de la izquierda, retire y desconecte la cubierta frontal del cubo y retire el cubo y la cubierta trasera de la estructura.
  2. Sostenga la pastilla del freno y desatornille la perilla de la pastilla. Retire el freno de la estructura.
  3. Inserte la nueva perilla del freno a través de la abertura en la estructura.
  4. Estabilice la nueva pastilla de freno y atornille la perilla en la pastilla (use Blue Loctite® en la rosca de la perilla del freno).
  5. Siguiendo los pasos 7-10 de la izquierda, reemplace la cubierta trasera y el cubo dentro de la estructura y vuelva a poner la cubierta frontal sobre el cubo.



Reemplazo del soporte de la sonda

ensamblaje del soporte de la sonda del medidor de nivel de agua solinst
  1. Siguiendo los pasos 1–5 de la izquierda (consulte "Reemplazo de la estructura"), retire y desconecte la cubierta frontal del cubo, retire el cubo y la cubierta trasera de la estructura.
  2. Alinee el orificio en el soporte de la sonda con el orificio en la parte trasera de la estructura. Alinee la arandela en el soporte de la sonda e inserte el tornillo a través del orificio en el soporte de la sonda y la parte trasera de la estructura.
  3. Para asegurar el soporte de la sonda a la estructura, utilice el destornillador para estabilizar el tornillo al mismo tiempo que usa la llave o pinza para ajustar la tuerca en el tornillo desde la parte delantera de la estructura.
  4. Siguiendo los pasos 7-10 de la izquierda (consulte "Reemplazo de la estructura"), reemplace la cubierta trasera y el cubo en la estructura y vuelva a poner la cubierta frontal en el cubo.
