10.1.1.2 Instalación de conjunto de cable de lectura directa

Cuando use un cable de lectura directa, el Levelogger de Solinst puede desplegarse antes de programarse e iniciarse con el software. El cable de lectura directa se enrosca al Levelogger, mientras que el conector de superficie en el lado opuesto del cable de lectura directa se encaja en el inserto para tapa pozos especialmente diseñado. El cable de interfaz de computadora se conecta al conector de superficie, permitiendo que el Levelogger se comunique con una computadora (consulte la Sección 2). Si bien se recomienda y es conveniente usar el conjunto de tapa pozos Modelo 3001 (consulte la sección 10.1.1.3), su uso es opcional siempre y cuando se encuentre un punto de amarre alternativo lo suficientemente seguro para el cable de lectura directa.

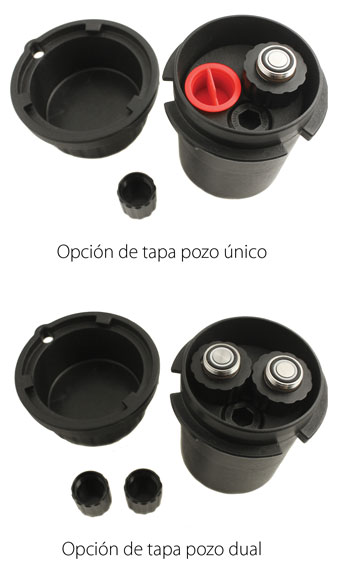

figura 10-7 tapa pozos con cierre para candado de 2" de solinst para instalar el cable de lectura directa

Figura 10-7 Tapa pozos con cierre para candado de 2" de Solinst para instalar el cable de lectura directa



Nota:

También existe la opción de comunicarse con un DataGrabber 5 o la interfaz Levelogger 5 App Interface (consulte la guía del usuario que se proporciona por separado).

Solinst proporciona conjuntos de cable de lectura directa en longitudes de hasta 457 m (1500 pies). El cable tiene un encamisado de poliuretano resistente a la abrasión y además es flexible y resistente.

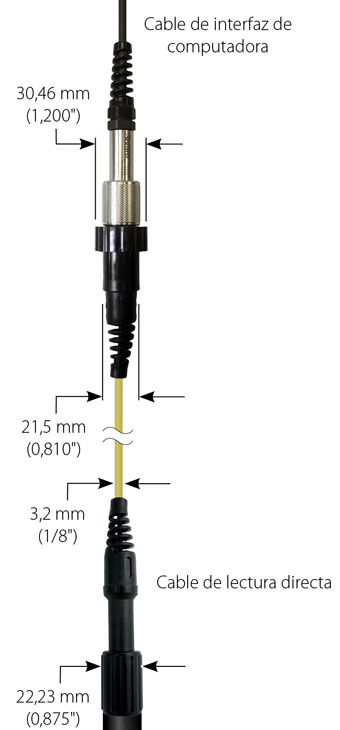

figura 10-8 dimensiones del cable de lectura directa del modelo l5

Figura 10-8 Dimensiones del cable de lectura directa del modelo L5

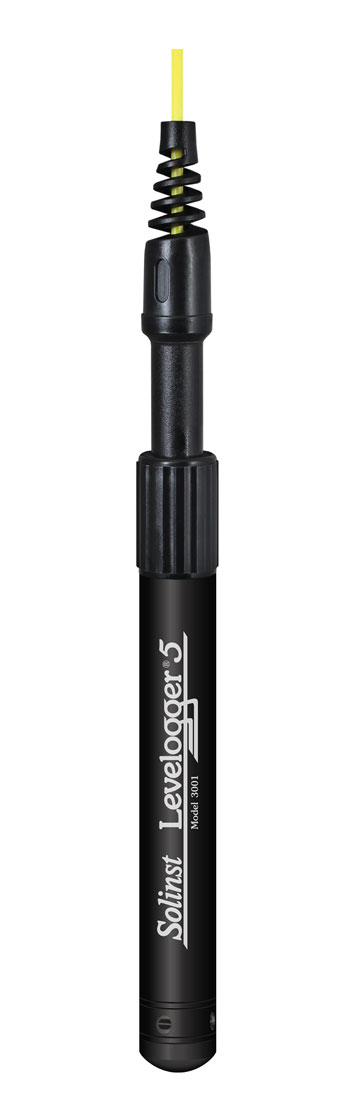

figura 10-9 levelogger 5 conectado al cable de lectura directa

Figura 10-9 Levelogger 5 conectado al cable de lectura directa

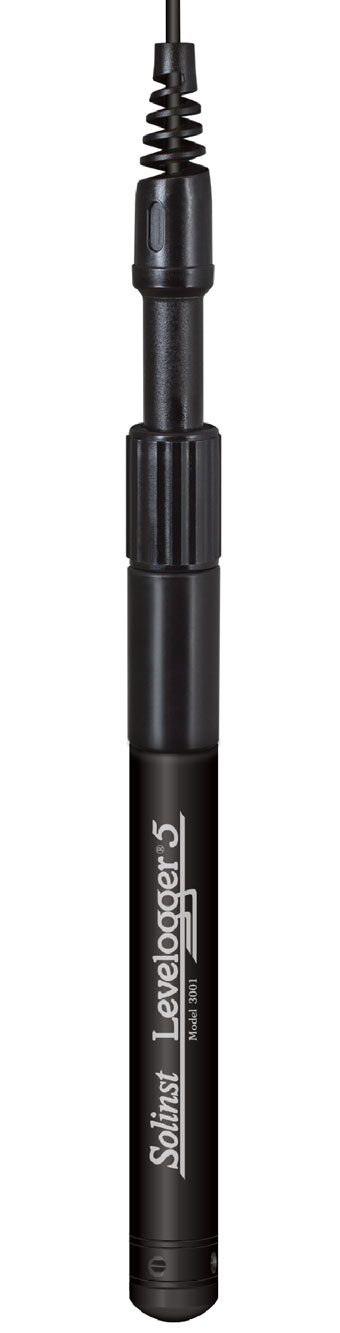

figura 10-10 levelogger 5 conectado a un cable de lectura directa más antiguo mediante un adaptador para cable de lectura directa de los modelos l5 y edge

Figura 10-10 Levelogger 5 conectado a un cable de lectura directa más antiguo mediante un adaptador para cable de lectura directa de los modelos L5 y Edge



Los dataloggers de la serie Levelogger 5 pueden usarse con un cable de lectura directa de modelos L5, así como también con los cables de lectura directa más antiguos (los cables que se usan con los dataloggers de la serie Edge y Gold). Para usar cables de lectura directa más antiguos, se necesita un adaptador para cable de lectura directa de los modelos L5–Edge.

Nota:

Cuando conecte un cable de lectura directa más antiguo a un adaptador para cable de lectura directa de los modelos L5-Edge, solo deberá girar el acople del cable de lectura directa y sujetar el adaptador en su sitio.

Nota:

El adaptador para cable de lectura directa de los modelos L5-Edge tiene una pila pequeña de larga duración (no puede reemplazarse por el usuario). Siempre guarde el adaptador a una temperatura que esté por encima del punto de congelación y con las tapas puestas para evitar que las pilas se agoten innecesariamente y proteger los sensores ópticos.

Los dataloggers de la serie Levelogger Edge y Gold pueden usarse con cables de lectura directa del modelo L5, así como también con cables de lectura directa más antiguos. Para usar cables de lectura directa del modelo L5, se necesita un adaptador para cable de lectura directa de los modelos L5–Edge.

Nota:

El adaptador para cable de lectura directa de los modelos Edge-L5 tiene una pila pequeña de larga duración (no puede reemplazarse por el usuario). Siempre guarde el adaptador a una temperatura que esté por encima del punto de congelación y con las tapas puestas para evitar que las pilas se agoten innecesariamente y proteger los sensores ópticos.

Nota:

Cuando conecte un adaptador para cable de lectura directa de los modelos Edge-L5, solamente debe girar el acople del adaptador y sujetar el datalogger en su sitio. Sujete el adaptador en su sitio mientras enrosca el acople del cable de lectura directa.

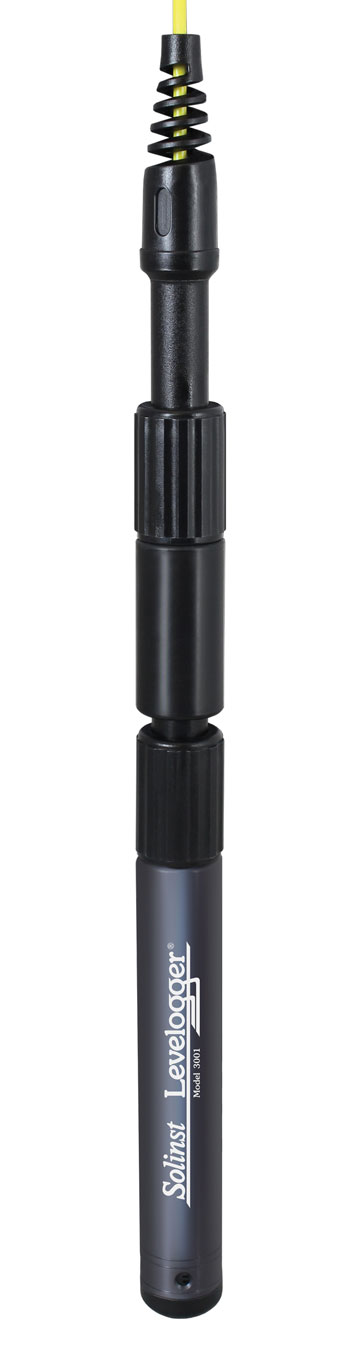

figura 10-11 levelogger edge conectado a un cable de lectura directa del modelo l5 mediante un adaptador para cable de lectura directa de los modelos edge y l5

Figura 10-11 Levelogger Edge conectado a un cable de lectura directa del modelo L5 mediante un adaptador para cable de lectura directa de los modelos Edge y L5

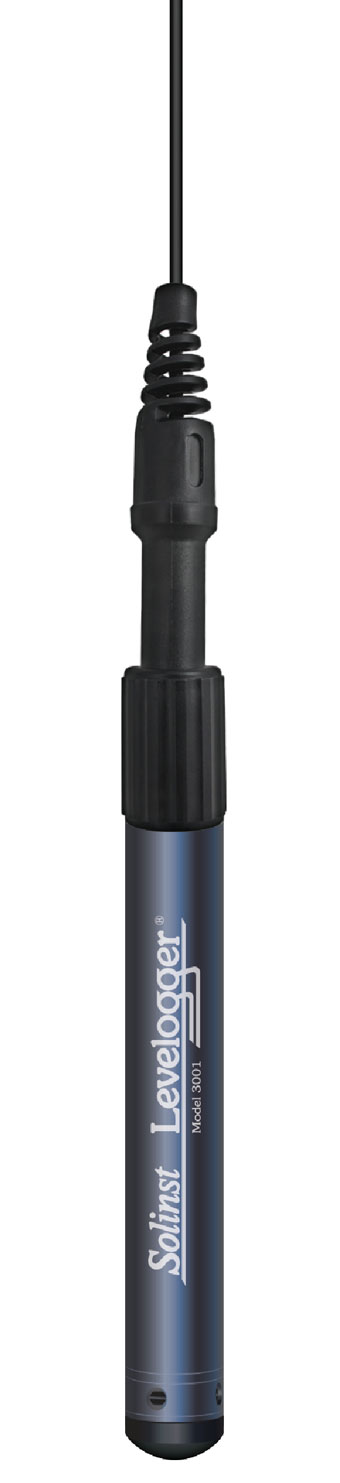

figura 10-12 levelogger edge conectado al cable de lectura directa más antiguo

Figura 10-12 Levelogger Edge conectado al cable de lectura directa más antiguo



Nota:

Las dimensiones del cable de lectura directa más antiguo son las mismas que las del cable de lectura directa del modelo L5.



Siga estos pasos para instalar un conjunto de cable de lectura directa al Levelogger 5:

  1. Retire la tapa de instalación del Levelogger, alinee el enchufe óptico del cable de lectura directa del modelo L5 con el Levelogger y enrosque firmemente el acople en el Levelogger (mientras sujeta el datalogger en su sitio). Si va a usar un adaptador, primero enrosque el adaptador en el Levelogger, después enrosque el acople del cable de lectura directa en el adaptador (mientras sujeta el adaptador en su sitio).

Nota:

Revise frecuentemente la junta tórica del extremo óptico del Levelogger y reemplácela si es necesario. Consulte la Sección 10.2.

Para asegurarse de que haya un sellado hermético que impida el paso del agua, cuando conecte un cable de lectura directa o un adaptador, apriete el acople en el Levelogger hasta que no se vea la junta tórica verde.



figura 10-13 conexión correcta del cable de lectura directa

Figura 10-13 Conexión correcta del cable de lectura directa

  1. El Levelogger (y el adaptador) y el cable de lectura directa se conectarán mediante el orificio del inserto del tapa pozos.
  2. El conector de superficie del cable de lectura directa se asentará en el inserto del tapa pozos.
  3. Los dos orificios con tapón del tapa pozos pueden abrirse para proporcionar un puerto de acceso para un Barologger y también para la sonda del medidor de nivel de agua.

Cuando retire un cable de lectura directa de un Levelogger (o adaptador), asegúrese de girar solamente el acople. Para evitar ocasionar posibles daños, no gire el alivio de tensión del cable de lectura directa.

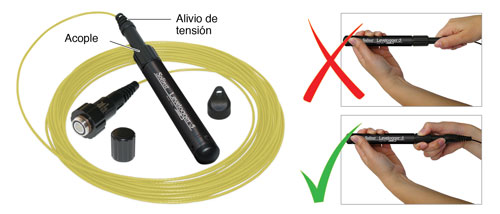

figura 10-14 forma correcta de retirar un cable de lectura directa de un levelogger

Figura 10-14 Forma correcta de retirar un cable de lectura directa de un Levelogger
