1.5.1 Conexiones del cable venteado

Nota:

Para propósitos de diagnóstico, es conveniente instalar el extremo del cable venteado con el número de serie hacia la conexión del cabezal de pozo en la superficie.

Los extremos del cable venteado terminan con conexiones giratorias tipo hembra en el lado que se conecta al logger LevelVent o AquaVent y a los cabezales de pozo. Por lo tanto, los cables venteados son intercambiables (es decir, no importa qué extremo se instala en el cabezal de pozo o en el logger).



1.5.1.1 Connecting to the LevelVent Wellhead

conectando al solinst levelvent wellhead

Retire las tapas de almacenamiento de los conectores del cabezal de pozo y del cable venteado.



Nota:

Asegúrese de guardar todas las tapas de almacenamiento para usarlas en el futuro.



Nota:

Para propósitos de diagnóstico, es conveniente instalar el extremo del cable venteado con el número de serie hacia la conexión del cabezal de pozo en la superficie.

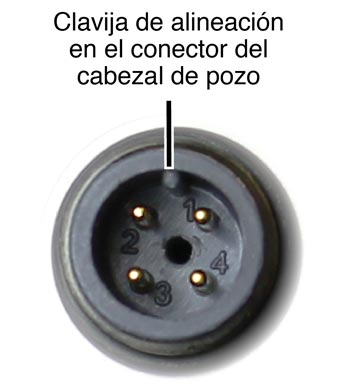

pin de alineación solinst levelvent en el conector del cabezal de pozo

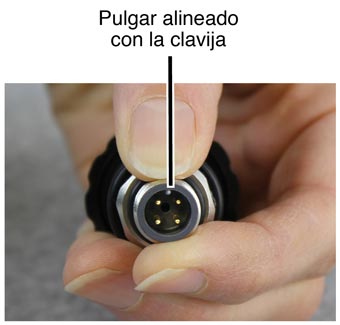

mantenga su pulgar en línea con el pin de alineación de solinst levelvent en la boca del pozo

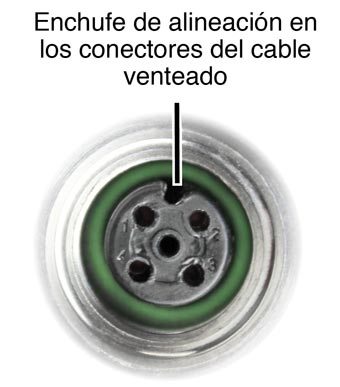

solinst levelvent alignment socket in the vented cable connectors

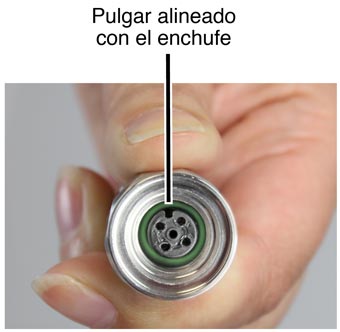

alinee el zócalo de alineación en el conector del cable ventilado con el pin de alineación en el conector del cabezal de pozo

Alinee el enchufe de alineación del conector del cable venteado con la clavija de alineación del conector del cabezal de pozo.



empuje cuidadosamente los conectores juntos. gire ligeramente el conector del cable hasta que sienta un pequeño clic cuando se realice la conexión correctamente alineada

Cuidadosamente presione los conectores entre sí. Gire ligeramente el cable conector hasta que sienta un pequeño clic cuando se realice la conexión de alineación correctamente.



apriete el acoplamiento de acero inoxidable mientras sujeta el cuerpo del conector del cable de acero inoxidable aún

Apriete el acople de acero inoxidable mientras sujeta fijamente el cuerpo del cable conector de acero inoxidable. Apriete el acople de acero inoxidable hasta que se asiente. No gire el cable venteado ni el cabezal de pozo.



Figura 1-9 Cómo conectar un cable venteado al cabezal de pozo del LevelVent



Nota:

No gire el cable venteado ni el cuerpo del cable conector de acero inoxidable cuando los conecte al cabezal de pozo o al logger LevelVent. Gire únicamente el acople de acero inoxidable.
