Instrucciones de funcionamiento de la bomba sumergible de 12 V

INSTRUCCIONES DE SEGURIDAD

  • El controlador de bomba de 12 V puede calentarse. Está programado para apagarse a 65ºC.
  • No bloquee la entrada del ventilador ni la ventilación de escape durante el funcionamiento del controlador de bomba de 12 V.
  • No toque el interior de la bomba sumergible de 12 V después de que haya estado funcionando; el módulo del motor se calienta mucho.
  • Esta bomba sumergible de 12 V solo debe usarse para purgar/ muestrear aguas subterráneas.
  • El controlador de bomba de 12 V es resistente al agua pero no es sumergible en agua. No sumergir en agua.
  • No utilice el controlador de bomba de 12 V cerca de líquidos o gases inflamables.
  • La bomba sumergible de 12 V está diseñada para funcionar solo sumergida.
  • El controlador de 12 V modelo 415 de Solinst solo está diseñado para funcionar con la bomba sumergible de 12 V modelo 415 de Solinst.



Fuente de alimentación

El controlador de bomba de 12 V funciona con una fuente de alimentación externa de corriente directa de 12 voltios, como una batería de 12 voltios de automóvil, camión o marina que puede suministrar hasta 45 amperios con un consumo máximo. El controlador de bomba tiene un cable de alimentación de 2,3 m (7,5 pies) con clips de conector para la conexión directa de la batería.

Los clips del cable de alimentación son de gran tamaño para usar con baterías de automóviles. El clip rojo se conecta al terminal positivo (+) de la batería, el negro al terminal negativo (-) de la batería. Si la batería está conectada con la polaridad inversa, el controlador no se dañará, pero NO funcionará hasta que la polaridad esté conectada correctamente (el LED del controlador de la bomba permanecerá apagado con la polaridad inversa).

Un botón de reinicio del circuito está ubicado en el costado del controlador de bomba. En caso de que el amperaje supere los 50 amperios, el disyuntor se disparará (el botón salta) y apagará el controlador. Para reiniciar el disyuntor, gire el dial a "0" y luego presione el botón de reinicio nuevamente para volver a operar.

Si la bomba va a funcionar con una batería de vehículo típica de 45 Ah, arranque el vehículo y déjelo funcionar durante 15 minutos para recargar la batería, luego reinicie el vehículo cada 15 minutos durante 5 minutos para mantener la energía de la batería durante el muestreo.



Operación

  1. Conecte el clip negativo (negro) de la batería al terminal negativo de una batería de 12 voltios corriente directa y el clip positivo (rojo) de la batería al terminal positivo.
  2. Conecte el cable de la bomba al cable conector del controlador de la bomba.
  3. Conecte el tubo de 3/8" diámetro interno a la bomba. Asegúrese de que el tubo esté completamente insertado en la lengüeta del tubo.
  4. Baje la bomba a la profundidad de muestreo requerida. Use una línea de seguridad conectada al gancho en la parte superior de la bomba, si lo desea (como un TagLine modelo 103).
  5. Gire el dial para ajustar el flujo como desee.

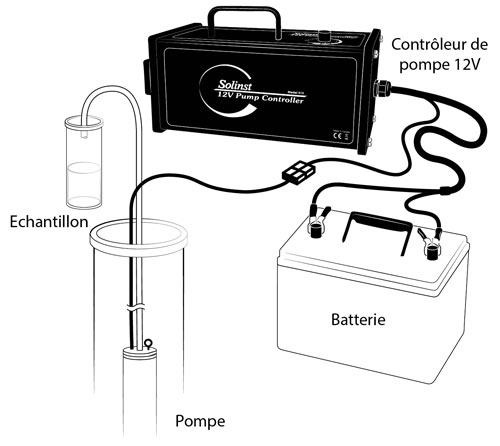

la ilustración muestra la bomba sumergible solinst 415 de 12 v conectada a una configuración de batería de 12 v con un vaso de muestreo



Nota:

Consulte la página 3 para conocer la configuración específica con un conjunto de tapa de pozo de 2".



Estimaciones de caudal máximo
Profundidad al agua Caudal
30 ft (10 m) 12,5 l/min
40 ft (12 m) 11,0 l/min
50 ft (15 m) 9,5 l/min
70 ft (21 m) 7,5 l/min
80 ft (24 m) 6,0 l/min
100 ft (30 m) 4,25 l/min
110 ft (33,5 m) 1,5 l/min

Nota: Consulte la hoja de datos de la bomba sumergible modelo 415 de 12 V para ver la curva completa de la bomba.



Especificaciones de la manguera
1/2" OD x 3/8" ID LDPE (rollo de 100 pies) 109490
1/2" OD x 3/8" ID LDPE (rollo de 250 pies) 109489
1/2" OD x 3/8" ID LDPE (rollo de 500 pies) 109488
