Conjunto de tapa de pozo dedicado de 2"

colector de cabezal de pozo de bomba sumergible de 12 v dedicado de 2 pulgadas de solinst

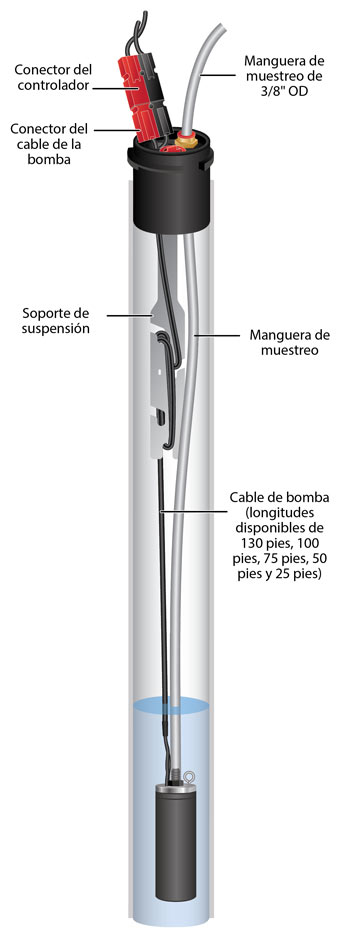

ilustración de la bomba sumergible de 12 v dedicada de solinst

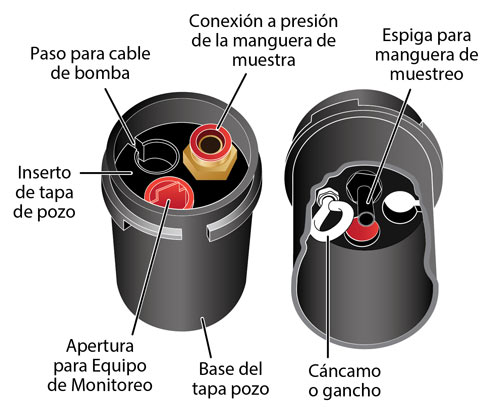

(#116244) Incluye la base de la tapa del pozo, la tapa, el inserto y el soporte de suspensión (adaptador de 4" también disponible (#110235)

  1. Envuelva el extremo superior del cable de la bomba alrededor del soporte colgante, insertando el cable en los cortes del soporte para asegurarlo. Deje aproximadamente 3" de holgura en el cable de la bomba (el extremo superior tiene conectores para el controlador) por encima de la parte superior del soporte.
  2. Nota:

    Los agujeros en el soporte pueden acomodar bridas plásticas para asegurar el cable al soporte, si lo desea.



  3. Justo por encima del soporte de suspensión, deslice el cable de la bomba a través del paso en el costado del inserto de la tapa del pozo y dentro de la abertura (la conexión de ajuste a presión de la tubería en el inserto hacia arriba). Alinee el inserto con el soporte de suspensión para evitar torcer el cable.
  4. Conecte la manguera de muestra de la bomba a la lengüeta del tubo en la parte inferior del inserto de la tapa del pozo. Asegúrese de que la tubería esté completamente insertada en la lengüeta de la tubería.
  5. Deslice la base de la tapa del pozo en el revestimiento / ademe del pozo.
  6. Baje el conjunto de la bomba por el pozo hasta que soporte se asiente sobre el hombro interno de la base de la tapa del pozo.
  7. Empuje un trozo corto de tubo de manguera de 3/8" en la conexión de ajuste a presión en la parte superior de la tapa del pozo.
  8. Conecte el controlador al conector del cable de la bomba y opere la bomba de 12 V de la misma manera que se describe en la página 1.
  9. Nota:

    Durante el muestreo, el tapón rojo se puede quitar de la abertura en el inserto de la tapa del pozo para acomodar otros equipos de monitoreo, como un medidor de nivel de agua de Solinst o un Levelogger.



  10. Una vez que haya terminado de tomar muestras, suelte la manguera de muestreo de la conexión "push-fit" empujando hacia abajo ambos lados del anillo superior y extraiga la manguera.
  11. Asegure la tapa del pozo a la base de la tapa del pozo. Adjunte un candado opcional si es necesario.
