Reemplazo completo de los componentes electrónicos del medidor del nivel de agua

Herramientas y materiales necesarios

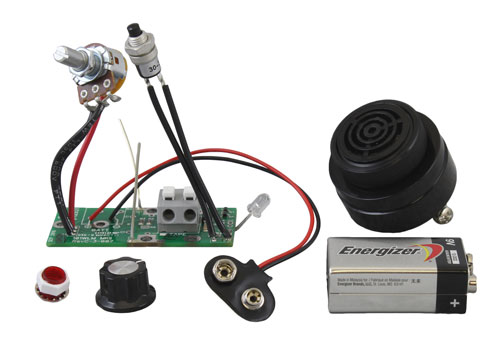

  1. El paquete completo de componentes electrónicos (n.º 107485) del modelo 102M Mk2 incluye:
    • Kit de reparación del sistema electrónico de la cubierta frontal del 102 M (placa de circuitos con cableado, interruptor y perilla de sensibilidad, luz y lente rojo, botón de prueba y conector de la batería)
    • Sonalert
    • Batería alcalina de 9 V
  2. Destornillador Phillips o Robertson n.º 2
  3. Destornillador plano pequeño de 1/10" (3 mm)
  4. Llave de 3/8" (10 mm)
  5. Cortador de cables, si es necesario
  6. Pinzas

solinst modelo 102m mini indicador de nivel de agua placa de circuito que muestra conexiones de cables





Instrucciones

de los medidores de nivel de agua Mk2 (conexión de cinta tipo presión y liberación)

  1. Retire la cubierta frontal desajustando los tres tornillos en la parte delantera.
  2. Desconecte la batería.
  3. Presione los terminales blancos de los acoples tipo presión y liberación en la placa de circuitos y tire hacia afuera para retirar los cables.
  4. En la parte delantera de la cubierta frontal, con un destornillador plano pequeño desatornille el tornillo que sujeta la perilla de control del interruptor de sensibilidad. Retire la perilla de control.
  5. Use la llave o las pinzas para soltar la tuerca que sujeta el interruptor de sensibilidad a la cubierta frontal. Empuje el interruptor a través de la cubierta frontal.
  6. solinst 102m mini medidor de nivel de agua mk2 parte posterior de la placa frontal

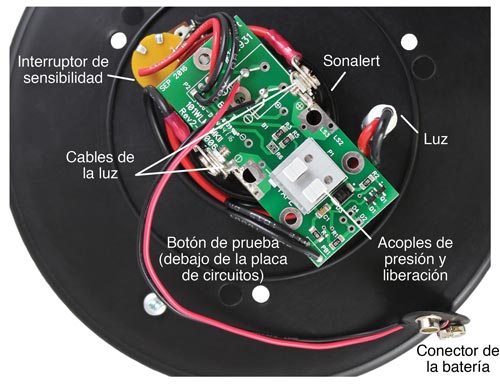

    Parte posterior de la cubierta frontal del medidor del nivel de agua Mk2 con la luz de estilo más antiguo



  7. Use la llave o las pinzas para soltar la tuerca que sujeta el botón de prueba a la cubierta frontal. Empuje el botón a través de la cubierta frontal.
  8. parte posterior de la placa frontal del medidor de nivel de agua solinst mk2 con luz de estilo más antiguo

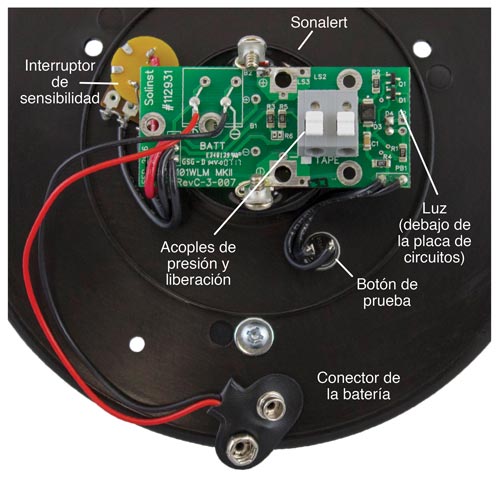

    Parte posterior de la cubierta frontal del medidor del nivel de agua Mk2 con la luz de estilo más reciente



  9. Si tiene una luz de estilo más antiguo (cables conectados a los terminales del Sonalert: vea la fotografía de abajo), corte el cable rojo y el cable negro que están conectados a la luz y empuje la luz hacia afuera a través de la parte delantera de la cubierta frontal.
  10. Retire el aro de retención del Sonalert de la parte delantera de la cubierta frontal y retire el Sonalert antiguo y el conjunto de la placa de circuitos.

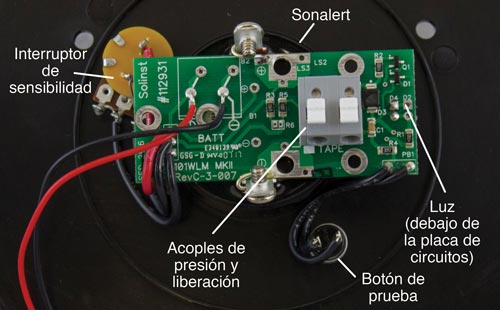

  11. Coloque el Sonalert nuevo en la abertura y asegúrelo con el aro de retención. Use la fotografía de la cubierta frontal totalmente montada que se muestra arriba como referencia para su colocación.
  12. Si tiene una luz de estilo más antiguo (o es necesario reemplazar el lente), inserte el lente rojo nuevo a través de la abertura de la cubierta frontal y asegúrelo usando la tuerca blanca.
  13. Coloque el conjunto de la placa de circuitos en su posición en la parte superior del Sonalert, asegurándose de que los lados marcados con +ve y -ve estén alineados con los terminales correspondientes en el Sonalert y que la luz esté asentada en el lente.

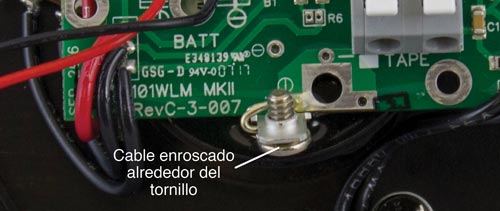

  14. Para conectar la placa de circuitos, afloje los dos tornillos del Sonalert. Enrosque los dos cables pelados de la placa de circuitos alrededor de los tornillos, entre la cabeza del tornillo y los terminales del Sonalert. Comience llevando los cables debajo de los tornillos (vea la fotografía de abajo). Apriete los dos tornillos.
  15. para conectar la placa del circuito, afloje los dos tornillos de la sonda que envuelve los dos cables pelados de la placa del circuito alrededor de los tornillos entre la cabeza del tornillo y los terminales de la sonda



  16. Inserte el botón de prueba a través de la abertura de la cubierta frontal y asegúrelo en su lugar con la tuerca.
  17. Inserte el interruptor de sensibilidad a través de la cubierta frontal con las tres clavijas ubicadas hacia el lado contrario del centro de la cubierta frontal e inclinadas hacia abajo (vea la fotografía de abajo). Ajuste la perilla de control de sensibilidad en la parte delantera del interruptor con el tornillo de bronce.
  18. parte posterior de la placa frontal del medidor de nivel de agua solinst mk2 con luz de estilo más antiguo

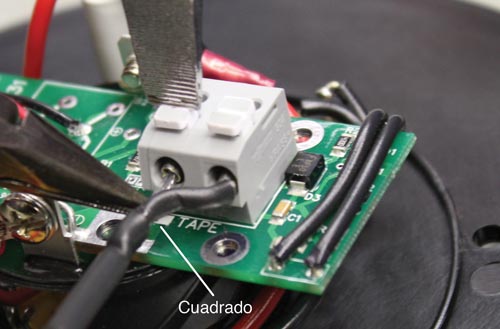

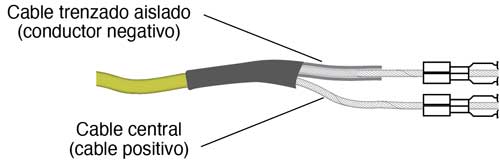

  19. Conecte el cable al nuevo conjunto de placa de circuito presionando hacia abajo los terminales blancos en la placa de circuito e insertando los conductores. Suelte los terminales y los cables deben estar asegurados. El cable negativo se inserta en el terminal con un cuadrado blanco debajo en la placa de circuito. (El pin negativo está conectado al cable trenzado aislado negro y el el cable positivo tiene el pin conectado al cable central).
  20. conecte el cable al nuevo conjunto de la placa de circuito presionando hacia abajo los terminales blancos en la placa de circuito e insertando los cables suelte las terminales y los cables deben estar asegurados



  21. Conecte la batería nueva.
  22. Con la sonda en un vaso de agua de grifo, encienda el medidor del nivel de agua colocándolo en la posición "ON". Si las conexiones se realizaron correctamente, el zumbador y la luz se activarán. Si el zumbador o la luz no se activan, compruebe todas las conexiones y la polaridad de la batería.
  23. Vuelva a sujetar la cubierta frontal al carrete con los tres tornillos.





Instrucciones

de los medidores de nivel de agua Mk1 (conexión de cinta Molex)

Herramientas y materiales necesarios

  1. El paquete completo de componentes electrónicos (n.º 107485) del modelo 102M Mk2 incluye:
    • Kit de reparación del sistema electrónico de la cubierta frontal del 102 M (placa de circuitos con cableado, interruptor y perilla de sensibilidad, luz y lente rojo, botón de prueba y conector de la batería)
    • Sonalert
    • Batería alcalina de 9 V
  2. Destornillador Phillips o Robertson n.º 2
  3. Destornillador plano pequeño de 1/10" (3 mm)
  4. Llave de 3/8" (10 mm)
  5. Cortacables
  6. Pinzas

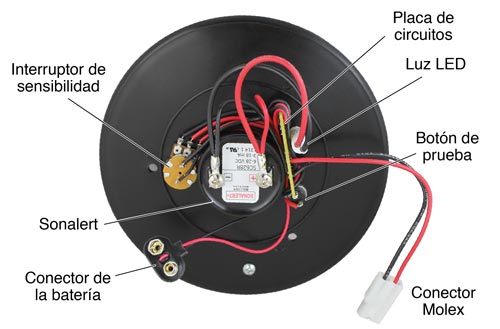

Diagrama de reemplazo de electrónica de 102 m.

Parte posterior de la cubierta frontal del medidor del nivel de agua Mk1


  1. Retire la cubierta frontal desajustando los tres tornillos en la parte delantera.
  2. Desconecte la batería.
  3. Desconecte el conector Molex que conecta la placa de circuitos al cable.
  4. Puede que haya una banda de goma que sujeta el cableado interno contra el Sonalert, retire la banda para acceder a los cables.
  5. En la parte delantera de la cubierta frontal, con un destornillador plano pequeño, desatornille el tornillo que sujeta la perilla de control del interruptor de sensibilidad. Retire la perilla de control.
  6. Use la llave o las pinzas para soltar la tuerca que sujeta el interruptor de sensibilidad a la cubierta frontal. Empuje el interruptor a través de la cubierta frontal.
  7. Use la llave o las pinzas para soltar la tuerca que sujeta el botón de prueba a la cubierta frontal. Empuje el botón a través de la cubierta frontal.
  8. Corte los cables rojo y negro conectados a la luz y empuje la luz hacia afuera a través de la parte delantera de la cubierta frontal.
  9. Retire el aro de retención del Sonalert de la parte delantera de la cubierta frontal y retire el Sonalert antiguo y el conjunto de la placa de circuitos.
  10. Coloque el Sonalert nuevo en la abertura y asegúrelo con el aro de retención. Use la fotografía de la cubierta frontal totalmente montada que se muestra abajo como referencia para su colocación.
  11. Inserte el lente rojo nuevo a través de la abertura para luz de la cubierta frontal y asegúrelo usando la tuerca blanca.
  12. Coloque el conjunto de la placa de circuitos en su posición en la parte superior del Sonalert, asegurándose de que los lados marcados con +ve y -ve estén alineados con los terminales correspondientes en el Sonalert y que la luz esté asentada en el lente.
  13. Para conectar la placa de circuitos, afloje los dos tornillos del Sonalert. Enrosque los dos cables pelados de la placa de circuitos alrededor de los tornillos, entre la cabeza del tornillo y los terminales del Sonalert. Comience llevando los cables debajo de los tornillos (vea la fotografía de abajo). Apriete los dos tornillos.
  14. para conectar la placa del circuito, afloje los dos tornillos de la sonda que envuelve los dos cables pelados de la placa del circuito alrededor de los tornillos entre la cabeza del tornillo y los terminales de la sonda



  15. Inserte el botón de prueba a través de la abertura de la cubierta frontal y asegúrelo en su lugar con la tuerca.
  16. Inserte el interruptor de sensibilidad a través de la cubierta frontal con las tres clavijas ubicadas hacia el lado contrario del centro de la cubierta frontal e inclinadas hacia abajo (vea la fotografía de la parte inferior izquierda). Ajuste la perilla de control de sensibilidad en la parte delantera del interruptor con el tornillo de bronce.
  17. Parte posterior de la placa frontal del medidor de nivel de agua totalmente ensamblada

    Parte posterior de la cubierta frontal del medidor del nivel de agua completamente montada

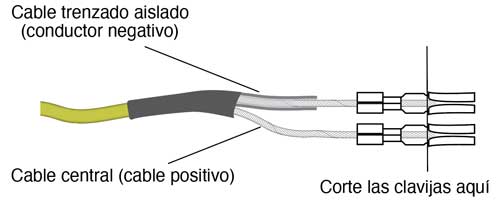

  18. Retire el conector Molex de los cables presionando las dos clavijas hacia afuera. Corte las clavijas por la mitad (vea la ilustración de abajo para ver la ubicación correcta). Use las pinzas para aplanar el resto de la clavija contra el cable, de tal manera que quepa fácilmente en los terminales de la placa de circuitos.
  19. quite el conector molex de los cables al empujar hacia afuera las dos clavijas cortando cada clavija por la mitad



  20. Conecte el cable al nuevo conjunto de placa de circuito presionando hacia abajo los terminales blancos en la placa de circuito e insertando los conductores. Suelte los terminales y los cables deben estar asegurados. El cable negativo se inserta en el terminal con un cuadrado blanco debajo en la placa de circuito. (El pin negativo está conectado al cable trenzado aislado negro y el el cable positivo tiene el pin conectado al cable central).
  21. conecte el cable al nuevo conjunto de la placa de circuito presionando hacia abajo los terminales blancos en la placa de circuito e insertando los cables suelte las terminales y los cables deben estar asegurados



  22. Conecte la batería nueva.
  23. Con la sonda en un vaso de agua de grifo, encienda el medidor del nivel de agua colocándolo en la posición "ON". Si las conexiones se realizaron correctamente, el zumbador y la luz se activarán. Si el zumbador o la luz no se activan, compruebe todas las conexiones y la polaridad de la batería.
  24. Vuelva a sujetar la cubierta frontal al carrete con los tres tornillos.
