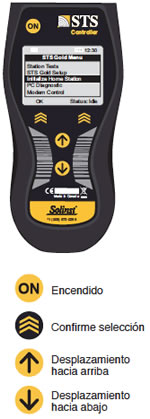

Figura 5-4 Controlador del STS Gold
El controlador del STS Gold enciende la estación remota para su configuración y prueba iniciales. Recolecta, almacena y envía datos desde los dataloggers remotos a la computadora de la estación doméstica. El controlador del STS Gold está conectado a la caja de distribución en la conexión etiquetada usando el cable provisto del controlador.
Se pueden almacenar hasta 8 MB en la memoria no volátil del controlador del STS Gold, hasta una hora especificada cuando el controlador "envía" los datos a la estación doméstica, donde se cargan todos los datos acumulados. Si existen interrupciones del servicio celular, el controlador del STS Gold almacenará todos los datos internamente hasta que se hayan cargado correctamente en la computadora de la estación doméstica.
El controlador del STS Gold tiene un potente procesador ARM de 32 bits, una interfaz LCD y un teclado numérico de cinco botones para simplificar la configuración y la monitorización de datos en el campo. Se pueden cargar las actualizaciones de firmware al controlador desde una computadora portátil o de escritorio por medio de la caja de distribución usando el cable de serie del módem.

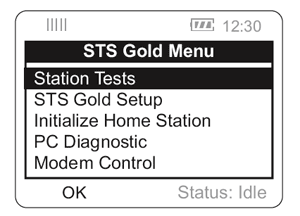

Figura 5-5 Menú principal del controlador del STS Gold
La Figura 5-5 muestra el menú principal del controlador del STS Gold. El ícono ubicado en la parte superior izquierda indica la potencia de señal del módem, el indicador de batería muestra la energía remanente en la batería de 12 V y el texto ubicado en la esquina inferior derecha describe el estado del controlador del STS Gold.
- Inactivo - indica que el controlador está inactivo y esperando para su inicialización.
- Inic - muestra que el controlador está realizando el proceso de inicialización (este proceso se trata en la Sección 5.6).
- Registro - indica que el controlador está recolectando datos de losdataloggers.
- FUT. ST - indica que se ha programado el STS con la opción de inicio futuro.
Hay cinco elementos de menú en el controlador del STS Gold que se desplazan usando las flechas del teclado numérico y seleccionan empleando el botón chevron como se indica en la pantalla:
- Pruebas de la estación - verifique la conexión con la estación doméstica, vea lecturas en tiempo real de cada datalogger conectado y verifique el voltaje de la batería de la estación.
- Configuración del STS Gold - se usa para configurar el controlador del STS Gold y el módem de la estación remota. Puede cambiar el contraste de la pantalla de LCD y recuperar las configuraciones originales de fábrica. Puede ver la información del STS, incluyendo la versión de firmware del STS y memoria disponible. Además debe configurar su módem en la estación remota con la misma configuración del puerto que ingresó al programar el módem. Consulte la Sección 5.5.
- Inicialización de estación doméstica - se usa para contactar con la estación doméstica e inicializar el sistema STS Gold (este proceso se trata en la Sección 5.6).
- Diagnóstico de PC - se usa para realizar actualización de firmware en el controlador del STS Gold.
- Control del módem - se usa para encender o apagar el módem.
Consulte la guía de inicio rápido de la estación remota del STS Gold dentro del receptáculo NEMA 4X del STS para ver completamente todos los elementos del menú.
