10.1.1.3 Conjunto de tapa pozo Modelo 3001 Levelogger

El conjunto de tapa pozos Modelo 3001 está diseñado para caber en pozos de 2" y brinda opciones para instalar Leveloggers con cable metálico, cordón de Kevlar o mediante un cable de lectura directa.

La base del tapa pozos proporciona un ajuste firme de fricción en el encamisado del pozo. La tapa se fija a la base con un cierre roscado. Para más seguridad, se puede usar un candado con cierre de 9,5 mm (3/8") de diámetro. El tapa pozos está ventilado para permitir la ecualización de la presión barométrica dentro del pozo. Los usuarios pueden fijar el tapa pozos de PVC permanentemente al encamisado del pozo usando tres puntos de enrosque en el soporte interior de la base del tapa pozos.

Nota:

El inserto tiene unas aberturas para sujetar dos cables de lectura directa en el mismo pozo, además de un tercer orificio (con un diámetro interno de 0,7" [1,77 cm]) para conectar una sonda medidora del nivel de agua para realizar mediciones manuales en el campo.

Para colgar el cable metálico o el cordón de Kevlar, simplemente utilice el gancho de suspensión en el lado inferior del inserto para fijar el Levelogger al tapa pozos (consulte la Sección 10.1.1.1). Para realizar la instalación con un cable de lectura directa, baje el Levelogger con el cable de lectura directa a través de la abertura del inserto (consulte la Sección 10.1.1.2).

figura 10-15 Conjunto de tapa pozos del modelo 3001 (N.º 110099) hay un adaptador reductor para instalar leveloggers en pozos de 4". (N.º 110235)

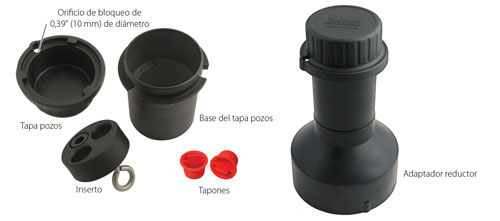

Figura 10-15 Conjunto de tapa pozos del modelo 3001 (N.º 110099)
Hay un adaptador reductor para instalar Leveloggers en pozos de 4". (N.º 110235)



Hay disponible un soporte colgante de sujeción para usar con el conjunto de tapa de pozo. Cuando se instala, el soporte proporciona una opción para sujetar y organizar los cables o cordones debajo del pozo, o enrollar un cable de lectura directa adicional en caso de que no se necesite su extensión completa. Se inserta a través de la parte superior de la base del tapa pozos, colgando desde el soporte.

Nota:

Hay tres orificios en la parte superior del soporte colgante de sujeción que pueden utilizarse para fijar el soporte a la base del tapa pozos utilizando unos tornillos.

figura 10-16 soporte colgante de sujeción (n.° 112764)

Figura 10-16 Soporte colgante de sujeción (N.° 112764)
