Conexión al Carrete de la Cinta de Repuesto Marcada con Laser

Instrucciones

1. Coloque el carrete sobre una mesa de trabajo plana, con el plato frontal hacia arriba. Desatornille los tres tornillos de la cubierta frontal y retírela lentamente del carrete.
2. Para cintas con el conector Molex, desconecte el conector viejo del conector Molex que está en plato.

3. Para cintas con los cables conectados a la tarjeta de circuitos, presione los terminales blancos para remover los cables y remover la cinta. Recuerde el orden de conexión de los cables a cada terminal – es importante al reconectar.

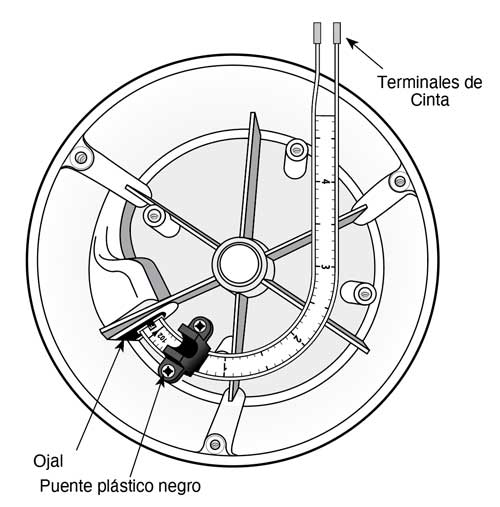

Vista interior del carrete del Mk3 107/ Mk2 101 P7/ 101D / 201 / 105

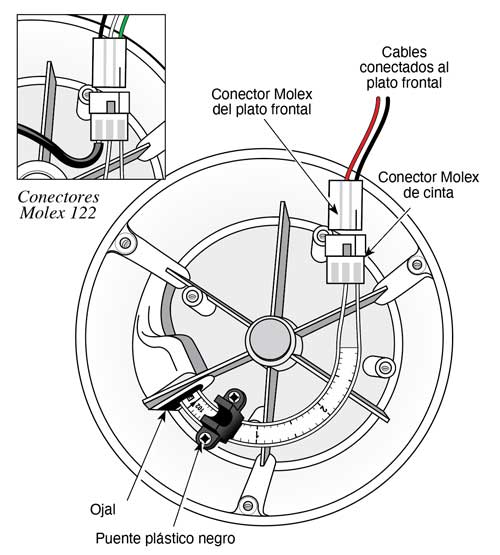

4. Desatornille los dos tornillos del puente negro plástico sosteniendo la cinta dentro del cubo del carrete y retire la parte superior del puente.
5. Para el Mk2 107, 122, y Mk1 101 P7, use el cortacables para cortar el conector Molex de cinta usado de la cinta vieja. Retire el polo a tierra del conector Molex de cinta 122 empujando hacia fuera la clavija. Tire de la cinta usada a través del ojal y retírela del carrete.
6. Para cintas con los cables conectados a la tarjeta de circuitos, simplemente jale la cinta vieja por el ojal y remuévala del carrete.
7. Pase la nueva cinta marcada con láser a través del ojal en el carrete.

Nota:

La cinta de repuesto trae un nuevo ojal. El ojal usado puede reemplazarse con el nuevo, o dejarse si no está dañado.

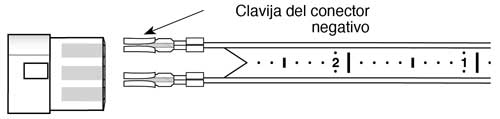

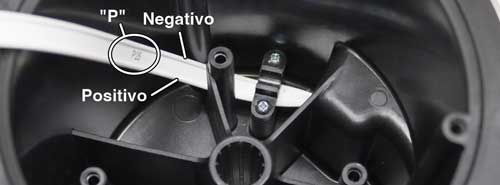

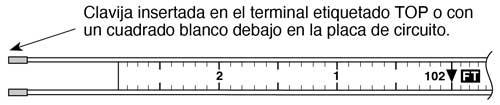

8. Para cintas con el conector Molex, inserte a mano los conectores dentro de la carcasa del nuevo conector Molex. El pin del conector negativo se inserta en el lado con punta de la carcasa del conector Molex y el pin del conector positivo se inserta en el terminal el centro. El pin del conector negativo se encuentra en la parte superior de los números en la cinta (ver diagrama abajo). El tercer terminal en el conector Molex se deja abierto para la cinta del modelo 107, 101 P7, y para insertar el cable a tierra del modelo 122.

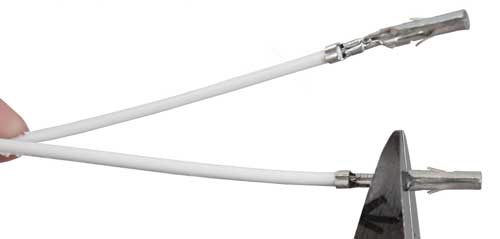

9. Para modelos con las guías que se insertan en la tarjeta de circuitos, corte los pines que están en las guías de la cinta tal y como se aprecia en la foto abajo. Utilice alicates para aplanar las guías de tal manera que se puedan colocar en los terminales de a tarjeta (ver paso 12).





10. Coloque la cinta dentro del carrete con el puente negro de plástico sobre la parte superior y vuelva a ajustar los dos tornillos para asegurar la cinta al carrete.

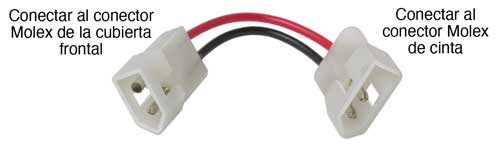

11. Para cintas con conector Molex, conecte el conector Molex al conector Molex que se encuentra en el plato.

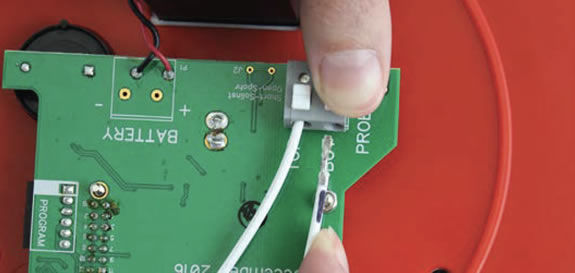

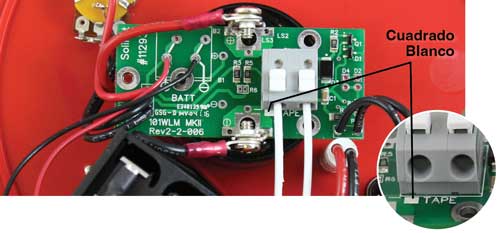

12. . Para cintas cuyas guías se conectan a la tarjeta, oprima los terminales en la tarjeta e inserte las guías. Libere el terminal y las guías deben quedar aseguradas. Para la generación MK3 del modelo 107 y 201, la guía de la parte inferior de la cinta (marca negra en la guía) se inserta en el terminal rotulado BOT en la tarjeta de circuitos. Para la generación MK2 de los modelos 101 P7, 101D y 105, la guía de la parte inferior de la cinta (marca negra en la guía) se inserta en el terminal que tiene grabado un cuadro justo debajo en la tarjeta de circuitos. Ver las siguientes imágenes.

13. Sujete la sonda al sello de la cinta (sonda existente o de repuesto). Consulte las instrucciones de reemplazo de la sonda que se proporcionan por separado.

14. Modelos 101P7/101D/107/201: Con el sensor dentro de un recipiente con agua del grifo, encienda el instrumento 'ON'. Si no suena el pitido y no se enciende la luz, o para el modelo 107/201 no aprecia la temperatura en el monitor LCD (o conductividad para el modelo 107), verifique que estén bien las conexiones tanto del sensor como de la cinta. (Pruebe el modelo 101D en el modo para nivel de agua).

    Modelo 122: con la sonda en un vaso con agua y producto, coloque el medidor de interfase en la posición "ON". Un tono y luz continuos indican un producto, mientras que un tono intermitente indica agua. Si el zumbador o la luz no se activan, revise las conexiones de la sonda y cinta.

    Modelo 105: empuje el émbolo en la parte inferior de la sonda. Si el pitido no suena o la luz no se enciende, verifique que estén bien las conexiones tanto del sensor como de la cinta.


15. Reemplace la cubierta frontal en el carrete y vuelva a ajustar los tres tornillos.
16. Lentamente enrolle la cinta en el carrete sosteniendo para asegurar que no quede floja.
