10.1.1.1 Instalación de cable/cuerda de suspensión

solinst leveloggers instalaciones libres suspendidas instalación de cables en suspensión instalación de cables conjunto de cables de acero inoxidable en suspensión cables trenzados y ganchos de acero inoxidable image

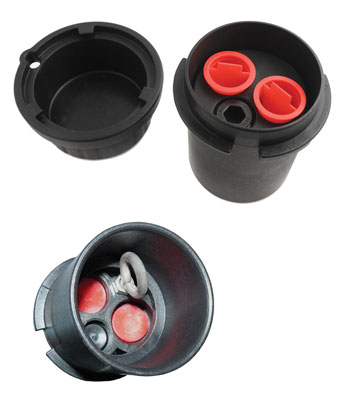

Figura 10-2 Tapa pozos de cierre con candado de 2"
de Solinst para cable metálico o cordón de Kevlar

Cuando se instala sobre un cable o cuerda de suspensión, el Levelogger está preprogramado y se inicia usando el software. Luego se instala con un cable o cuerda de suspensión conectado a la tapa de instalación de Levelogger hacia el lado inferior de un tapa pozos.

Los datos se recuperan manualmente retirando el Levelogger, retirando la tapa de instalación y conectando un lector óptico Field Reader 5 o Desktop Reader 5 (consulte la Sección 2) Este tipo de instalación es aplicable a aplicaciones de inmersión y aplicaciones barométricas.





Nota:

También existe la opción de comunicarse con un DataGrabber 5 o la interfaz Levelogger 5 App Interface (consulte la guía del usuario que se proporciona por separado).

Antes del despliegue, para asegurarse de que el sello esté cerrado herméticamente para evitar el paso del agua, apriete la tapa de instalación en el Levelogger hasta que no se vea la junta tórica verde.

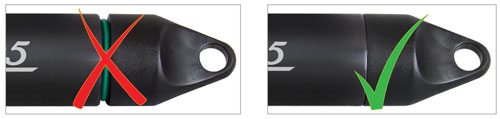

figura 10-3 conexión correcta de la tapa de instalación

Figura 10-3 Conexión correcta de la tapa de instalación



Nota:

Revise frecuentemente la junta tórica del extremo óptico del Levelogger y reemplácela si es necesario. Consulte la Sección 10.2.



Solinst proporciona conjuntos de cables de suspensión de acero inoxidable que incluyen cables trenzados y ganchos de acero inoxidable disponibles en varias longitudes que van de 15 m (50 pies) a 150 m (500 pies) y conjuntos de cordón de Kevlar de hasta 150 m (500 pies). Solinst también provee conjuntos de tapa pozos de 2" para modelos 3001 en los que se puede colgar el Levelogger. Además, hay un adaptador para pozos de 4" (consulte la Sección 10.1.1.3).

Siga estos pasos para instalar el Levelogger usando cables y ganchos de acero inoxidable:

  1. Enrosque el cable a través de la bobina 2 del conjunto del gancho, luego enrolle los hilos enroscados varias veces alrededor del eje del gancho y páselos a través de la bobina 1.
  2. Pase la bobina 3 a través del ojal del tapa pozos o el ojal del Levelogger/ Barologger y vuelva a colocar la bobina 3 en el eje del gancho.
  3. Si no usa el tapa pozos, entonces deberá usar o instalar algún punto de amarre seguro.
  4. Si va a instalar un Barologger, asegúrese de que el nivel de suspensión esté por encima del nivel de agua más alto esperado.
  5. Cuando recupere datos y/o reprograme el Levelogger, retírelo de la ubicación de monitorización, desenrosque la tapa de instalación, examine y vuelva a colgar la unidad revisando nuevamente la seguridad de las abrazaderas del cable metálico cada vez que realice este procedimiento.

El cable metálico es de acero inoxidable 304 con hebras múltiples y con una resistencia a la rotura de 18,14 kg (40 lb).

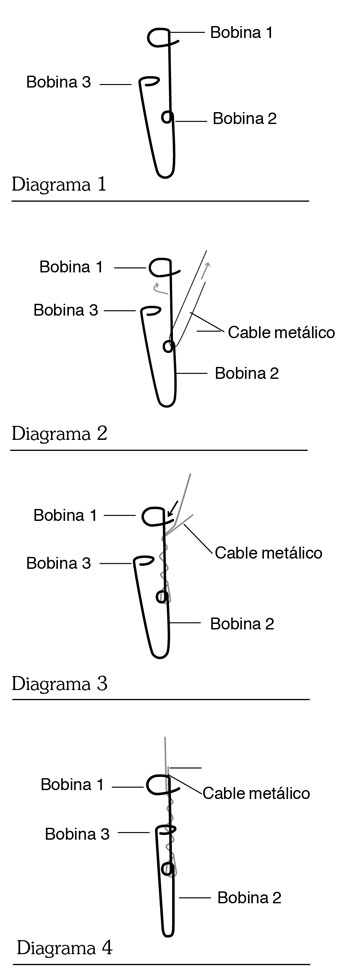

figura 10-4 instalación del gancho del cable metálico

Figura 10-4 Instalación del gancho del cable metálico

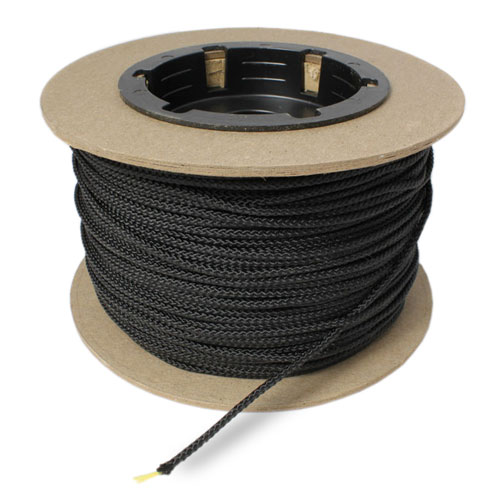

figura 10-5 cordón de kevlar

Figura 10-5 Cordón de Kevlar

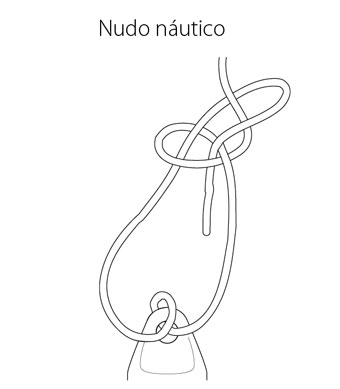

figura 10-6 nudo náutico usado para conectar el cordón de kevlar al levelogger

Figura 10-6 Nudo náutico usado para conectar el cordón de Kevlar al Levelogger



Se recomienda conectar el cordón de Kevlar al Levelogger y tapa pozo usando un nudo náutico (consulte Figura 10-6). El cordón de Kevlar está compuesto por hebras múltiples trenzadas con poliéster negro y tiene una resistencia a la rotura de 68 kg (150 libras). El Kevlar es muy conveniente para aplicaciones bajo el agua en entornos de agua dulce o salada, ya que el material resiste la corrosión.
