Funcionamineto de la Bomba

Nota:

  1. La elevación máxima para las bombas de acero inoxidable es de 500 pies (150 m).
  2. NO exceda una presión de funcionamiento de 250 psi.



Conjunto de la bomba

Portátil:

La bomba de doble válvula se monta conectándola a una tubería doble unida de manera intermitente, con un diámetro exterior de 1/4", montada en un carrete.

  1. Para acomodar la manguera de muestreo de 1/4", desatornille el vástago de muestreo de 3/8". Utilice una llave Allen pequeña (2mm) introduciéndola en el pequeño agujero lateral del vástago para liberarlo. Atornille en su lugar el vástago de 1/4" (extra de repuesto). Apriete con la llave Allen (ver al reverso).
  2. Empuje las mangueras de impulsión y muestreo sobre los vástagos que se encuentran identificados con una "S" (muestreo) y una "D" (impulsión) grabadas en la bomba.
  3. Nota:

    si se requiere, utilice un punzón para abrir los extremos de las mangueras o caliente las mangueras para permitir colocarlas completamente sobre los vástagos.

  4. Baje el conjunto de la DVP Bomba de Doble Válvula dentro del pozo, usando una línea de seguridad de acero inoxidable conectada al cáncamo en la bomba. Se puede usar la Tag Line Modelo 103 de Solinst para este fin.
  5. Conecte la línea de alimentación con el secador en línea de la fuente de gas comprimido a la unidad de control. La línea de impulsión se conecta desde la unidad de control hasta el carrete (la unidad de control Modelo 464 cuenta con líneas de impulsión y de alimentación).
  6. Conecte una línea de muestreo corta (3 pies o 1 m) con un diámetro exterior de 1/4" al conector de muestreo en el carrete.

Dedicada:

La bomba de doble válvula se monta conectándola a un cabezal de pozo dedicado con tuberías de muestreo y línea de impulsión con un diámetro exterior de 3/8" o 1/4".


  1. Corte la manguera a las longitudes requeridas. Ver pasos a) y b) arriba, instrucciones de como conectar las mangueras a la bomba. El vástago extra de repuesto de 1/4" para la línea de impulsión se puede utilizar si se prefiere utilizar manguera de 1/4".

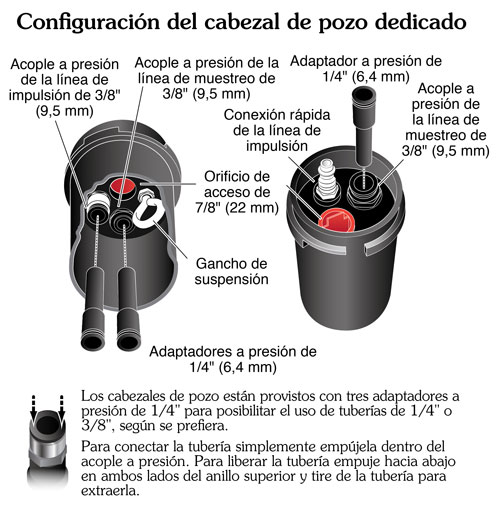

  2. Conecte las líneas de muestreo y de impulsión a los acoples a presión correctos en el lado inferior del cabezal del pozo (consulte el diagrama de la derecha para ver el uso de los acoples a presión y adaptadores).
  3. Baje la DVP dentro del pozo, usando la línea de seguridad de acero inoxidable, si lo desea. Si resulta útil, sujete la línea de seguridad en el gancho de suspensión que se encuentra en la parte inferior del cabezal del pozo. Empuje firmemente el cabezal del pozo en la prolongación del encamisado.
  4. Conecte una línea de muestreo corta (3 pies o 1 m) con un diámetro exterior de 1/4" o 3/8" al conector de la línea de muestreo del cabezal del pozo (consulte el diagrama a la derecha para ver el uso de los acoples a presión y adaptadores).
  5. Conecte la línea de alimentación con el secador en línea de la alimentación de gas comprimido a la unidad de control. La línea de impulsión se conecta desde la unidad de control en la parte superior del cabezal del pozo (la unidad de control Modelo 464 cuenta con líneas de impulsión y de alimentación).

Para obtener instrucciones de bombeo detalladas, consulte las Instrucciones de funcionamiento de la unidad de control Modelo 464 de Solinst.

solinst muestreadores de agua subterránea bombas impulsadas por gas muestreo de pozos de agua agua subterránea bomba de doble válvula instrucciones para la bomba de doble válvula instrucciones para la 408 nivel de agua estática muestreo de agua subterránea image



Adaptador Opcional para la Línea de Inyección de Gas (107117)

Línea de Inyección de Gas con Conector Rápido Estilo "M"

solinst adaptador opcional para la línea de inyección de gas

Línea de Inyección de Gas con Conector de Presión de 1/4" (6,4 mm)



Cuando la Bomba de Vejiga se instala sin la Tapa de Pozo Solinst o Carrete Portátil Solinst para la Manguera, debe usar entonces el Adaptador Opcional de Manguera de Inyección que permite una conexión entre el Conector de la manguera negra de inyección de gas que viene de la Caja de Control y la manguera de inyección de gas que viene de la bomba.
